杠杆式蝶阀完整装配结构三维设计

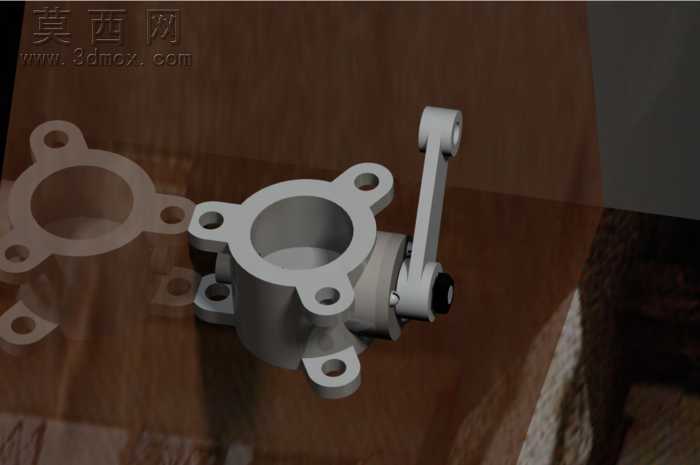

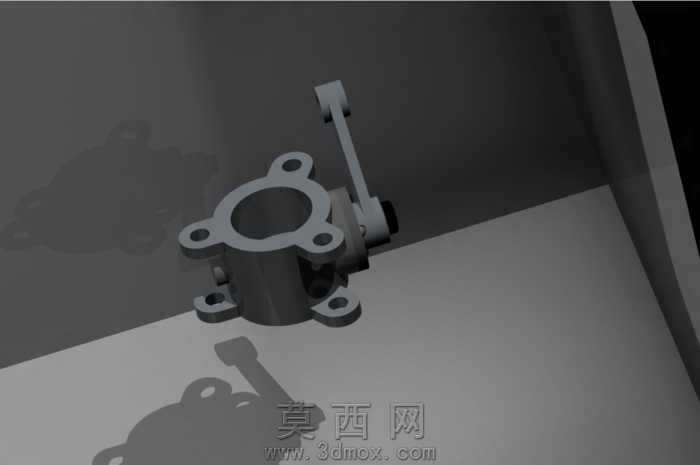

本套蝶阀装配模型采用Creo Parametric 2.0完成全参数化三维建模，整体建模过程遵循自顶向下的装配设计逻辑，先完成整体装配骨架的布局规划，明确各零部件的装配基准、配合公差与运动行程范围，再逐一拆分创建单个零件，确保所有零件装配后无干涉，可完整模拟蝶阀的启闭动作过程。模型包含阀体、驱动轴、紧固件螺丝、密封护圈、锁紧螺母五大核心组成部分，其中阀体作为核心承载构件，建模时重点还原了法兰端的安装孔位布局、内腔流道的圆弧过渡结构、手柄连接端的限位卡槽结构，所有安装孔均采用同轴度约束定位，孔位尺寸符合常规低压管道蝶阀的安装适配标准，阀体表面赋予哑光铸铁材质，渲染时调整了金属粗糙度参数，还原铸件表面的细微磨砂质感，同时在边角处添加了轻微的倒角光影效果，避免模型边缘过于生硬。驱动轴作为传动核心构件，建模时重点处理了轴身与阀体内腔的配合段、与手柄连接的扁方定位段、与蝶板连接的驱动端结构，轴身与阀体的配合间隙控制在合理的动配合范围内，确保转动过程无卡滞，轴体表面赋予光亮钢材材质，通过调整高光反射参数区分与阀体的材质差异。紧固件螺丝与锁紧螺母均采用标准件参数化建模，螺纹特征采用螺旋扫描方式生成，还原真实螺纹的牙型结构，装配时按照实际装配顺序依次添加同轴、面贴合约束，还原真实的螺栓锁紧装配逻辑。密封护圈采用弹性橡胶材质，建模时还原了唇边密封结构，确保护圈与阀体内壁、轴身的贴合度，渲染时赋予半哑光深黑色橡胶材质，调整材质的漫反射参数，还原橡胶件的柔和质感。整套模型完成装配后，在Creo自带的渲染模块中完成效果渲染，采用深墨绿色渐变背景，添加左上方45度主光源与右下方补光，调整阴影的柔和度参数，让模型的结构层次更加清晰，所有零件的装配关系一目了然，可直接用于阀门结构教学、装配工艺演示、管道系统配套选型参考等场景，模型的所有特征均保留参数化编辑属性，可根据实际使用需求调整通径尺寸、安装孔距、手柄长度等参数，快速衍生出不同规格的同系列蝶阀模型。
