法兰式手动球阀工业三维设计模型

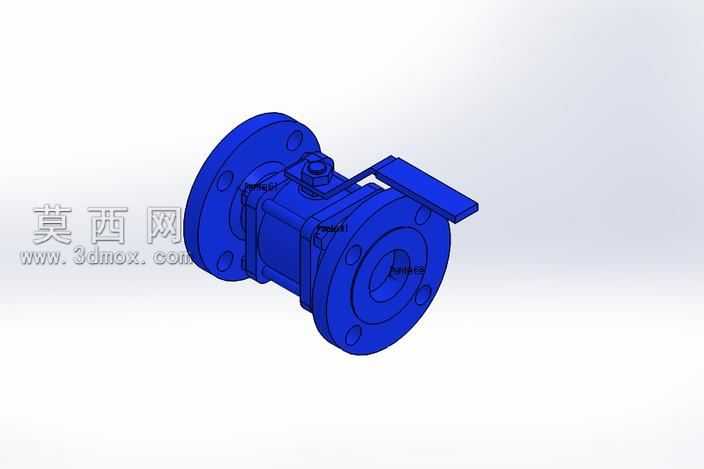

本模型为法兰连接式手动球阀的三维设计成果，建模过程依托SolidWorks平台完成全参数化构建，严格遵循工业球阀的实际尺寸比例与装配逻辑开展设计。建模阶段首先梳理球阀的核心组成结构，从两端带螺栓孔的法兰阀体开始，通过旋转凸台命令构建阀体的中空流道主体，精准绘制法兰端面上的均布螺栓孔阵列，保证孔位间距、孔径参数符合法兰连接的通用工业标准，确保模型可直接对接常规管道装配场景。随后依次构建球体阀芯、阀杆、手柄驱动结构、密封压盖等零部件：球体阀芯采用旋转命令生成完整球面后，切除出贯通的等径直流通孔，保证流道与阀体通道同轴对齐；阀杆部分设计出与阀芯顶部卡槽匹配的扁位结构，同时预留密封件安装位，还原真实阀杆的传动与密封逻辑；手动操作手柄采用钣金特征与拉伸结合的方式构建，设计出与阀杆顶端配合的安装卡口，手柄表面做了贴合操作握持的弧度处理，还原工业球阀手柄的实际形态。装配阶段严格按照实际产品的装配顺序添加配合约束，阀体与阀芯之间添加同轴心配合保证转动顺畅，阀杆与阀体、阀芯之间添加对应的传动配合，确保旋转手柄时可带动阀芯完成90度回转，实现阀门通断状态的切换，所有密封槽、螺栓连接位都做了细节还原，没有遗漏工业产品的关键结构特征。材质与渲染阶段，为模型赋予工业阀门常用的铸钢蓝色涂装材质，调整材质的粗糙度、金属度参数还原工业铸件的哑光金属质感，对密封件位置赋予橡胶材质的深色哑光效果，手柄部分做了与阀体一致的涂装处理，通过环境光调整突出模型的结构轮廓，清晰展现法兰端面、螺栓孔、阀杆连接位、手柄结构的细节特征。设计过程中充分考虑了球阀的实际使用场景，流道直径、法兰厚度、手柄长度等参数都参考同规格工业球阀的通用参数设定，整体模型结构完整，装配关系准确，可用于阀门产品的结构展示、管道系统装配模拟、工业教学演示等场景，模型的每个零部件都可单独编辑修改，方便后续根据实际需求调整尺寸参数、变更连接规格，适配不同压力等级、不同管径的管道使用需求。
