500桶容量带便携式围堰储液罐

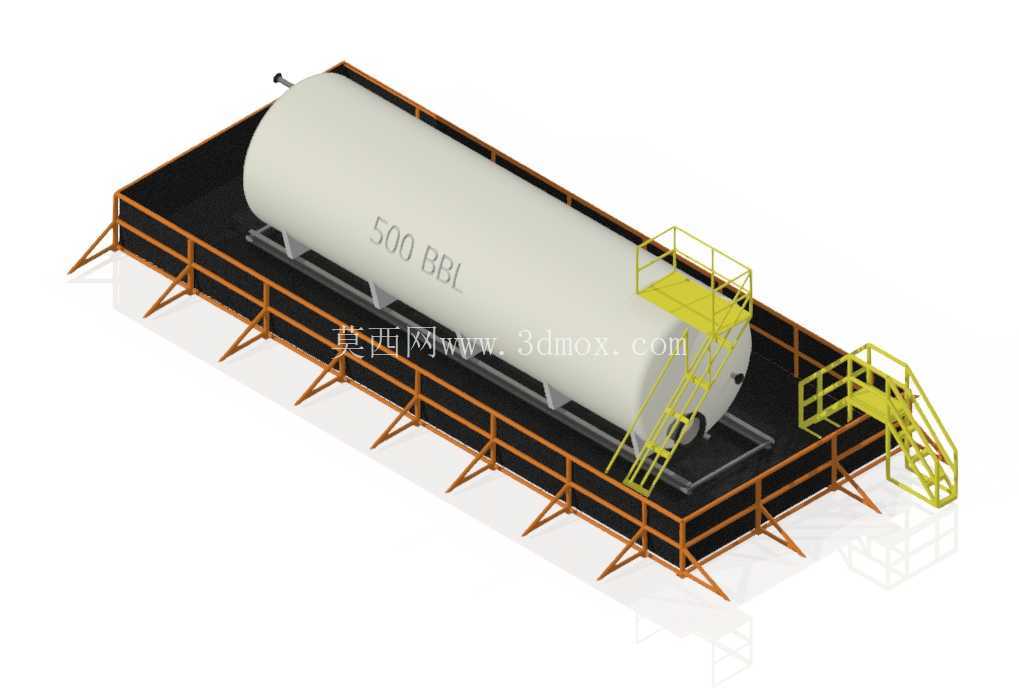

　　这套带便携式围堰的500BBL储液装置，主要面向油气开采野外作业现场的临时储液需求，在钻井压裂、试采作业、井场物料中转场景中，用来存储原油、压裂返排液、采出水等介质，解决野外无固定储液设施时的介质暂存问题，同时满足环保要求的防渗漏、防外溢管控标准。整套装置的核心承载结构是卧式圆柱形储液罐体，公称容积对应500桶的行业通用规格，也就是约79.5立方米的有效存储容量，罐体采用鞍式支座支撑，支座直接固定在围堰的底座平台上，省去了现场浇筑混凝土基础的工序，适配野外场地不平整、快速转场的作业特点。外围的便携式围堰是这套装置的核心设计亮点，围堰整体采用模块化拼接结构，底座为一体化防渗底盘，边缘做了加高挡边，挡边高度满足单罐全容积泄漏时的液体收容要求，不会出现外溢污染土壤的情况；围堰四周设置了可拆卸的橙色安全防护栏杆，栏杆采用插接式安装，转场运输时可以全部拆解叠放，减少运输占用空间，栏杆立柱底部带有斜向支撑脚，直接卡在围堰底座的预留卡槽内，不需要螺栓紧固，现场组装时两个人配合半小时内就能完成全部护栏安装，大幅缩短现场部署周期。

　　罐体端部设置了带安全护笼的直爬梯，爬梯直接连通罐体顶部的操作平台，操作平台同样采用黄色格栅板制作，平台四周设置了1.2米高的防护栏杆和100毫米高的挡脚板，满足高空作业的安全防护要求，操作人员可以通过爬梯到达罐顶，完成液位检测、阀门操作、取样检测等日常作业动作。从设计逻辑上看，整套装置完全围绕野外快速部署、转场复用的核心需求展开，所有部件都做了标准化接口设计，罐体和围堰底座之间采用定位销加快速锁紧装置固定，运输时可以将罐体、围堰底座、护栏、爬梯分别打包，适配普通货运卡车的装载尺寸，不需要特种运输车辆，降低转场运输成本。

　　安装边界方面，整套装置组装完成后，总长度约13米，总宽度约4.5米，总高度（含护栏和爬梯顶部）约5.2米，现场部署时只需要将场地平整压实，不需要额外做硬化处理，围堰底座的支撑脚可以适应一定范围内的地面高差，通过调整垫脚就能保证罐体的水平度，满足储液罐的安装水平度要求。在功能设计上，围堰除了收容泄漏液体的作用，还集成了排液接口，当围堰内有积液或者雨水积存时，可以通过侧边的排液阀将液体导到指定收集装置，不需要人工清理；护栏上预留了警示标识安装位，可以根据现场要求挂载禁止烟火、当心坠落等安全标识；罐体的鞍座和围堰底座之间设置了绝缘垫片，避免不同金属材质接触产生电化学腐蚀，延长整套装置的野外使用寿命。

　　不同于固定罐区的储液设施，这套装置的所有结构都考虑了反复拆装的强度要求，护栏、爬梯等受力部件都采用型钢焊接制作，表面做了防腐喷涂处理，适应野外高湿、高盐、多风沙的恶劣环境，正常使用条件下可以完成数十次转场复用，相比传统的现场砌筑围堰加固定安装储液罐的模式，综合使用成本降低六成以上，也避免了现场施工对作业场地的环境破坏。在结构细节处理上，爬梯的踏步采用防滑格栅板，即使在雨天或者沾有油污的情况下，也能保证操作人员上下的摩擦力，避免滑倒风险；罐顶操作平台的格栅板间隙控制在30毫米以内，防止工具、小零件从间隙掉落砸伤下方人员；围堰的防渗底盘采用整体焊接结构，焊缝全部做了煤油渗漏检测，确保不会出现渗漏点，满足油气田作业的环保防渗要求。
