小型撬装式燃气压缩机组结构设计

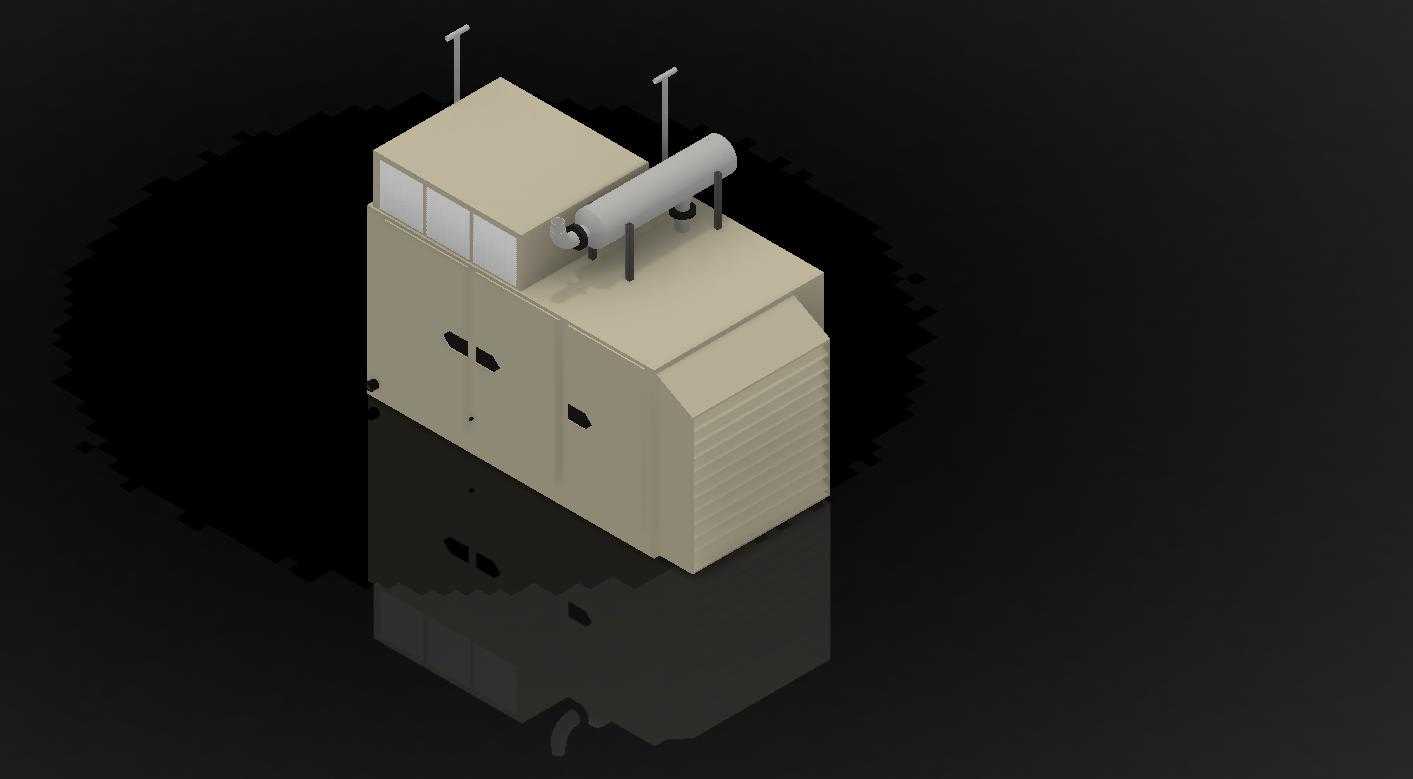

　　从结构设计逻辑来看，整个机组采用了分层布局的思路，下部的柜体区域做了全封闭的钣金围护，一方面把压缩主机、润滑油路系统、冷却循环管路全部收纳在柜体内部，减少现场运行时的噪音扩散，另一方面钣金围护上预留了通风散热的格栅开口，对应内部机组的散热风道走向，保证长时间满负荷运行时柜内温度不会超限；柜体侧面预留了检修门的安装位，日常维护时不需要拆解整个外围护，打开对应位置的检修门就能触及滤芯、阀门、油路检测点这些需要定期维保的部件。在分布式燃气供应、小型工业燃气调压输配、偏远站点燃气增压补给的场景里，这类集成化的小型燃气压缩机组是核心的动力增压单元，区别于大型场站的分体式压缩设备，它把压缩主机、驱动单元、冷却分离组件、控制柜体全部集成在同一个撬装底座上，不需要现场做复杂的分体对接，到场后只需要衔接进出口管线、接通控制电源就能投入运行，对于场地受限、安装周期要求短的供气站点来说适配性极强。

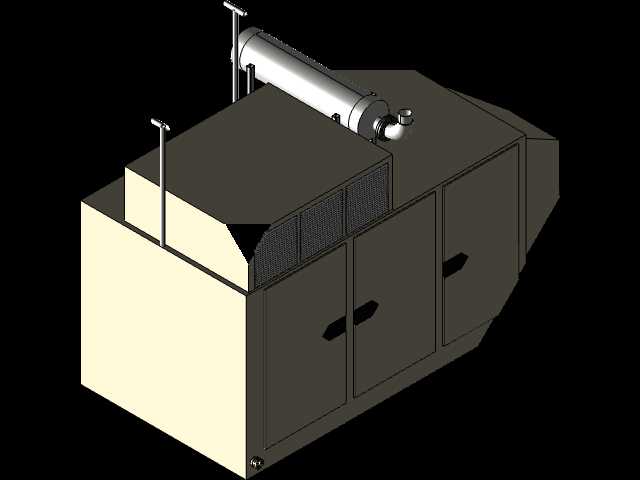

　　上部区域布置了卧式的气液分离缓冲罐，这个罐体的安装位置经过重心校核，刚好落在撬装底座的主梁上方，运行时罐体的重量、管路振动产生的动载荷可以直接通过支撑腿传递到底座主梁上，不会让外围钣金件承受额外的结构载荷；罐体顶部预留了两个天线安装位，用来安装压力、液位信号的无线传输天线，方便站点做远程运行参数监控，不需要额外在现场搭设信号支架。整个机组的安装边界在设计时做了严格的控制，撬装底座的长宽尺寸适配标准货运托盘的规格，普通的厢式货车就能完成转运，不需要申请超限运输许可；底座上预留了标准的叉车孔和吊装吊点，现场就位时不管是用叉车转运还是吊车吊装都不需要额外制作工装。

　　从功能实现的角度，这类机组主要负责把低压来气增压到指定的输送压力，内部集成的过滤组件可以先滤除燃气里携带的液态杂质和固体颗粒，避免杂质进入压缩腔造成转子或者活塞的磨损，压缩后的高温燃气经过自带的冷却段降温后再从出口送出，减少下游管路因为高温产生的密封老化问题；整个机组的控制柜体集成在撬体的一端，和压缩主机之间做了隔热隔振的分隔，避免主机运行时的振动影响控制元件的接线稳定性，控制柜面板上预留了运行参数显示、急停、本地/远程切换的操作位，现场操作人员不需要打开柜门就能完成常规的运行状态查看和操作。

　　在建模过程中，所有的钣金折弯半径、焊缝预留位置、管路的转弯半径都按照实际加工的工艺要求做了还原，比如柜体的钣金折弯处预留了合理的工艺缺口，避免折弯时出现材料挤皱的问题，管路的固定管卡位置都对应底座上的安装梁，不会出现管卡固定在薄钣金上长期振动松脱的问题；上部缓冲罐的支撑腿做了倾斜的加强筋设计，既可以承受罐体本身的静载荷，也能缓冲设备启停时管路产生的冲击载荷，避免支撑位置出现应力集中开裂的问题。考虑到现场安装的实际需求，模型里还原了进出口管线的法兰连接位置、接地端子的安装位、电缆进线的开孔位置，设计人员在做场站整体布局时，可以直接调用这个模型核对管线对接高度、检修操作空间、通风散热的预留距离，不需要再单独核对各个分体部件的安装尺寸，能大幅缩短场站布局设计的周期。
