集成柜体式工业气体压缩机组结构设计

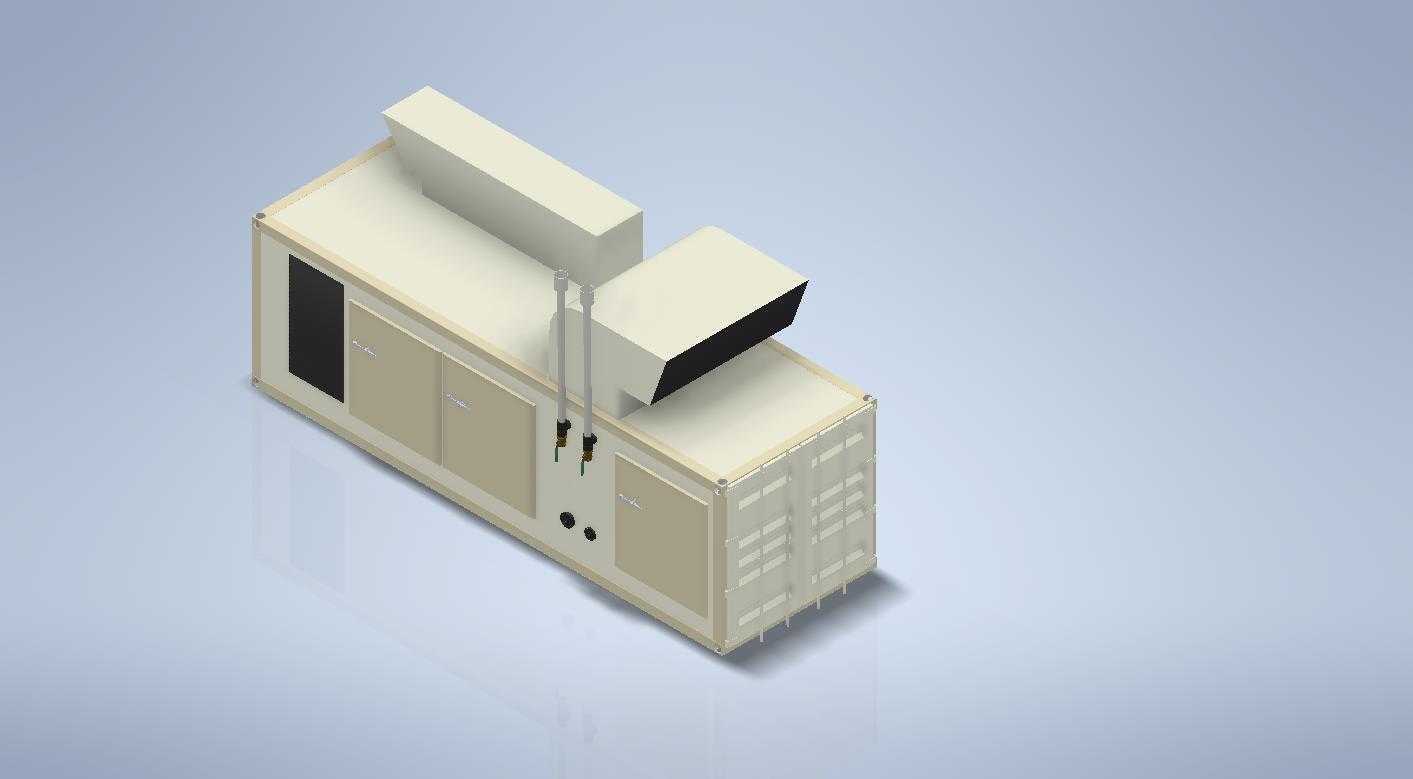

　　在工业生产的气源供给场景中，带集成柜体的气体压缩单元往往是中小型用气点位的核心动力源，这类设备不同于大型集中式空压站的分散布局，会将压缩主机、驱动单元、过滤组件、控制回路全部整合在封闭柜体内，既可以独立部署在车间边角位置，也能作为配套模块嵌入到成套生产线的气源段，减少外接管路的长度损耗。从结构设计的角度看，这类集成式压缩机组的柜体首先要兼顾散热与防护的平衡，柜体下部预留的通风栅格对应主机散热风道的进风侧，顶部凸起的两个排风罩则直接对接主机的热风出口，避免柜内热量积聚导致驱动单元过热，同时封闭的柜门结构可以阻挡车间内的金属粉尘、切削液飞溅侵入设备内部，降低日常维护的频次。

　　柜体的功能分区在三维布局时需要严格遵循操作与维护的动线逻辑，正面设置的多扇柜门分别对应不同的维护点位：左侧柜门覆盖的是电气控制与接线区域，日常排查电路、调整压力参数时不需要打开其他舱室；中间区域正对压缩主机的进气过滤端，更换滤芯、检查气路密封时可以直接操作；右侧的通风格栅区域对应冷却与换热模块，清理散热翅片、检查冷凝水排放时无需触碰核心动力部件。柜体侧面预留的穿线孔与气路接口统一布置在下部靠近安装基面的位置，外接电源线、输气管路时可以沿地面或设备基座走线，避免管线横跨操作通道带来的安全隐患。

　　设计这类集成柜体时，安装边界的尺寸校核是三维建模阶段的重点，柜体底部的支撑脚需要匹配常规工业地坪的承重要求，整体宽度控制在常规车间通道允许的设备通过尺寸范围内，顶部排风罩的突出高度要避开车间内常见的桥架、管线排布高度，避免现场安装时出现干涉。设备正面的操作元件全部布置在成年人站立操作的舒适高度区间，不需要弯腰或登高就能完成压力调节、急停操作、状态查看等日常动作，符合工业设备人机工程的基本要求。

　　从功能特性上看，这类集成式压缩机组不需要额外搭建独立的设备机房，柜体本身就具备基础的隔音降噪效果，内部敷设的隔音阻尼层可以将主机运行的噪音控制在车间环境允许的范围内，适合在组装车间、实验室配套、中小型加工点位这类对噪音控制有一定要求、又没有独立空压机房的场景使用。气路输出端预留的标准接口可以直接对接下游的干燥、过滤组件，也可以直接连接用气设备，部署灵活性远高于分体式的压缩机组。

　　建模过程中需要重点关注柜体框架的强度校核，顶部的排风罩与主机的排风管道采用软连接结构，避免主机运行时的振动传递到柜体框架引发共振，柜门与柜体之间的密封胶条选型要匹配设备运行时的温度区间，防止长期高温环境下胶条老化失效。柜体内部的组件排布要预留足够的拆装空间，每个核心部件都能在不拆除其他相邻部件的前提下完成拆卸更换，降低后期维护的难度，比如驱动电机的更换路径要正对柜门开口，不需要挪动压缩主机就能完成电机的拆装作业，进气滤芯的安装位置要预留手部操作空间，不需要专用工具就能完成滤芯更换。

　　在实际工业应用中，这类带柜体的压缩机组常作为中小型生产线的独立气源，比如小型装配线的气动工具供气、实验室的洁净气源供给、小型加工设备的气动夹具动力源，也可以作为大型空压站的补充气源，在特定工位需要更高压力或独立供气回路时单独部署，避免长距离管路输送带来的压力损失。柜体表面的涂装采用工业设备常用的耐磨涂层，能够抵御车间内常规的磕碰、油污泼溅，长期使用也不会出现涂层脱落、锈蚀的问题，底部的支撑脚可以调节水平高度，适应车间地坪存在的微小高度差，保证设备运行时的水平度，减少振动带来的部件磨损。
