U型测量管科里奥利流量检测装置结构

　　在石化、食品制药、油气输送这类对流体计量精度要求严苛的场景里，科里奥利原理的流量检测装置一直是核心计量部件，这套U型结构的检测单元，是整套流量计直接接触介质、完成核心测量动作的主体部分。不同于传统差压式、容积式流量计需要额外补偿温度、密度参数的设计，这套结构依靠测量流体流经U型振荡管时产生的科里奥利力偏移量，可同步获取流体的质量流量、介质密度、过程温度等多组参数，省去了多传感器叠加安装的冗余环节，在长输管线、反应釜进料配比、成品油装车计量这类工况中，能大幅降低现场布线与校准的工作量。

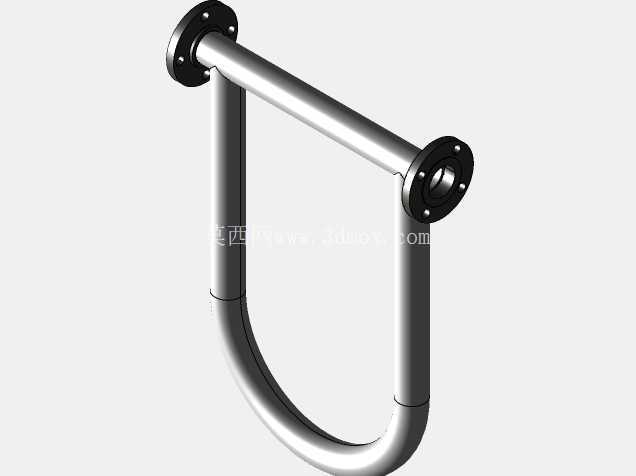

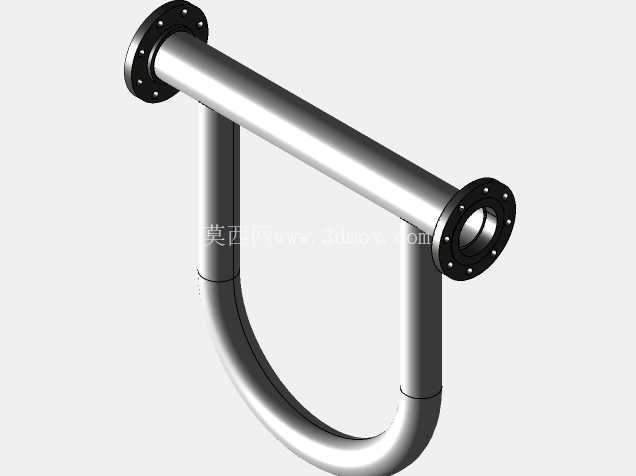

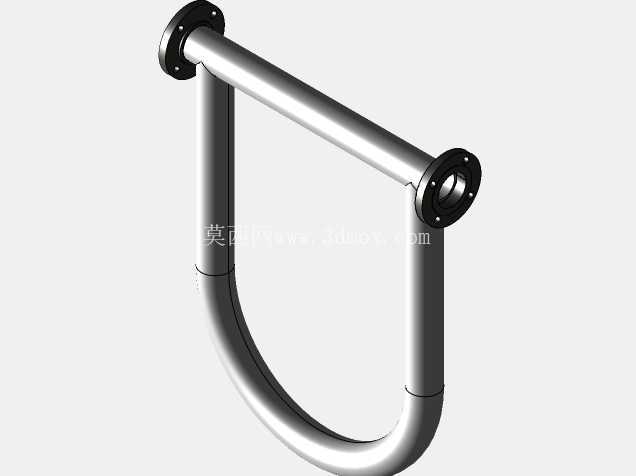

　　从结构设计逻辑来看，主体采用单U型弯管构型，相比双U型并联结构，整体流道更顺畅，介质流经时的压损更小，尤其适合高粘度流体、含微小固体颗粒的浆状介质计量场景，不会出现双管间隙卡滞、流道死角积料的问题。两端采用标准凸面带颈法兰作为连接接口，法兰端面的密封面、螺栓孔位均遵循通用工业管道连接规范，可直接与同公称通径的工艺管线对接，不需要额外制作过渡转接件，安装时只需保证两端法兰同轴度偏差在允许范围内，避免额外安装应力作用在测量管上，影响振荡测量的基准精度。测量管主体采用等径金属圆管弯制，U型弯的曲率半径经过匹配计算，既保证流体流经弯管段时流态稳定，不会产生额外的紊流干扰振荡信号，也控制了整体结构的横向安装尺寸，不会因为弯管曲率过大导致整套装置占用过多管线安装空间。两端法兰与测量管的连接段做了加厚过渡处理，一方面是作为振荡激励与信号检测元件的安装基座，保证振动激励的传递效率，另一方面也能强化根部结构强度，避免管线振动、介质冲击导致根部焊缝疲劳开裂。

　　设计过程中重点考虑了安装边界的适配性，整体结构的轴向长度、U型弯的外伸高度都控制在常规工业管线旁通安装的预留尺寸范围内，不需要对原有管线做大规模改造即可替换安装；测量管的壁厚选择兼顾了耐压能力与振荡灵敏度，壁厚过大会提升振荡驱动的功率要求，降低微小流量下的检测分辨率，壁厚过小则无法满足中高压工况的承压要求，这套结构的壁厚参数匹配常规工业管线1.6MPa-6.4MPa的常用压力等级，可覆盖绝大多数民用、工业流体计量的工况需求。在实际应用中，这套结构的测量管内无截流、无突出部件，介质流过时不会出现额外的剪切作用，对于食品行业的酱料、医药行业的无菌流体这类对介质剪切敏感的场景也能适配，不会因为结构件破坏介质性状。

　　同时U型管的自排空特性较好，当管线停止输送时，管内残留的介质可依靠重力从两端法兰口排空，不会出现积液残留导致的计量偏差、介质变质交叉污染等问题，适合需要定期管线清洗、批次切换的生产场景。结构建模时严格还原了实际加工的工艺细节，法兰端的螺栓孔位置、密封面的凸台高度、弯管段的圆度公差都按照实际加工精度要求设置，可直接用于后续的工程受力仿真、流场模拟分析，也能作为成套流量计装配设计的基础参考模型，帮助设计人员快速完成整机的外壳封装、激励元件布置、安装支架设计等后续工作，减少从零开始建模的重复工作量。
