M30外六角内螺纹连接接头结构设计

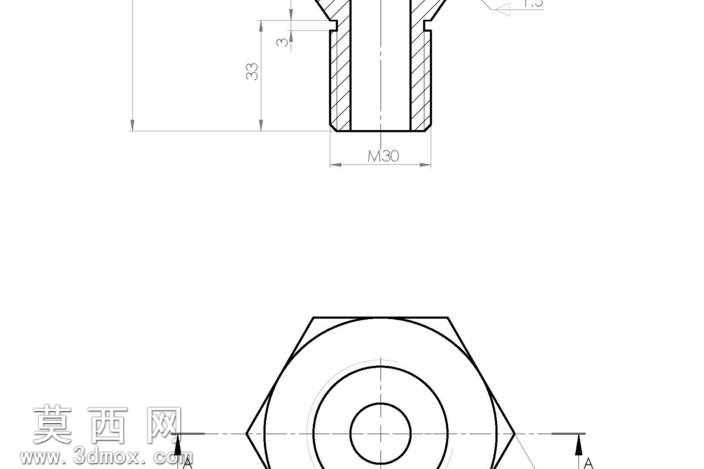

本次设计的连接接头采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械设计规范，以工程图纸标注的尺寸为基准，先绘制接头轴向截面的二维草图，通过旋转凸台特征生成接头的主体基体结构，再针对外六角扳拧部位绘制正六边形草图，通过拉伸切除特征精准加工出六角外形，保证扳拧时的受力接触面平整均匀，避免应力集中。建模过程中对螺纹部位采用装饰螺纹线结合简化牙型的处理方式，既保证M30螺纹规格的参数准确性，又合理控制模型文件体积，兼顾工程实用性与模型轻量化需求。材质设定上选用常用的304不锈钢材质，在渲染环节调整金属材质的粗糙度、反射率参数，还原不锈钢接头的金属质感，同时对接头的内孔、端面、六角棱边等关键部位做倒角处理，去除锐边，符合实际机械加工的工艺要求。结构设计层面，该接头总长度为33mm，端部设置3mm的定位止口结构，内孔为贯通式内螺纹结构，外六角部位的对边尺寸符合标准紧固件的扳拧尺寸规范，可适配对应规格的扳手进行安装紧固，整体结构紧凑，可用于液压管路、气动管路或者机械设备的油路、气路连接部位，实现不同管路元件之间的刚性连接与密封。设计思路上优先考虑连接的可靠性与安装便捷性，六角外形的设计让安装时的扭矩传递更均匀，避免安装过程中出现打滑、棱角崩损的问题，内螺纹采用标准公制粗牙螺纹，具备良好的通用性与互换性，可与同规格的外螺纹元件快速适配。建模完成后对模型进行干涉检查与尺寸校验，确保各部位尺寸与工程图标注完全一致，不存在结构干涉问题，同时保留模型的全参数化特征，后续可根据实际使用需求快速调整螺纹规格、接头长度、六角尺寸等参数，适配不同的连接工况，模型同时附带对应的工程视图，可直接用于生产加工环节的尺寸参考，也可用于管路装配仿真、连接结构力学分析等后续工作。
