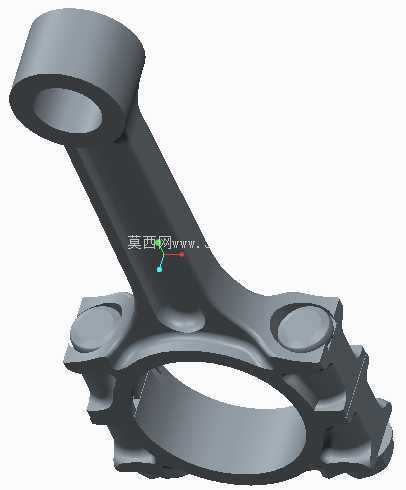

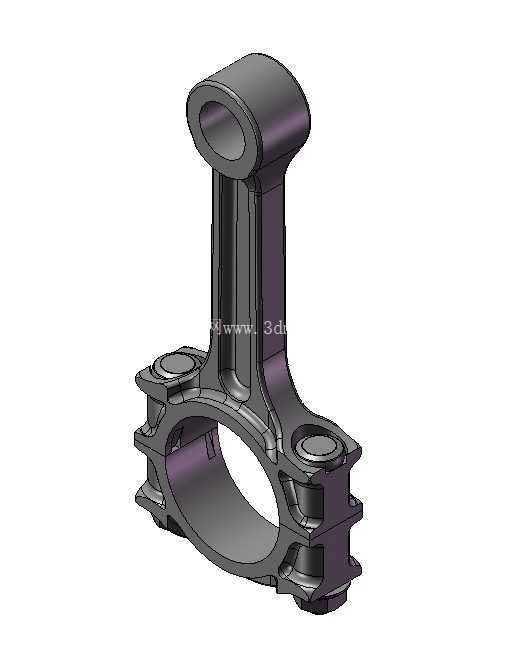

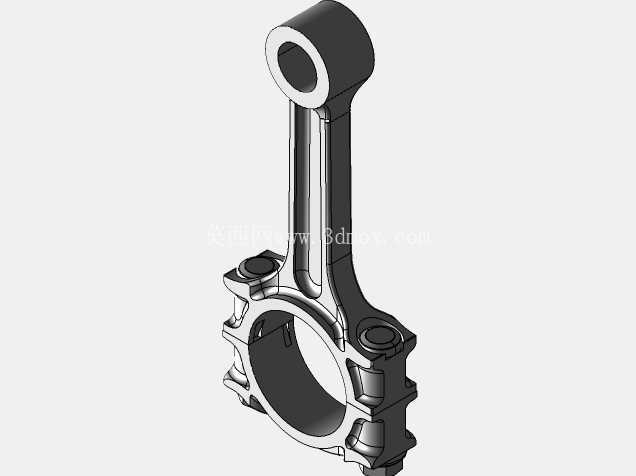

1996款马自达Miata连杆组件结构设计

　　在往复式内燃动力系统的核心传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的关键受力构件，这款适配1996年马自达Miata车型的连杆组件，其结构设计完全围绕小排量自然吸气汽油机的高转速运转特性展开，从受力路径规划到安装边界的匹配，都经过了多轮工况校核。从实际装车场景来看，这类连杆主要服役于前置后驱布局的轻型运动车型动力舱内，上端通过活塞销与铝制活塞相连，下端剖分式结构通过连杆轴瓦抱紧曲轴的连杆轴颈，将燃烧室爆燃产生的活塞顶部推力，转化为曲轴的旋转扭矩输出，同时还要承受活塞往复运动带来的交变惯性力，尤其是高转速区间的拉伸、压缩交变载荷，对杆身的结构强度与刚度匹配提出了极高要求。

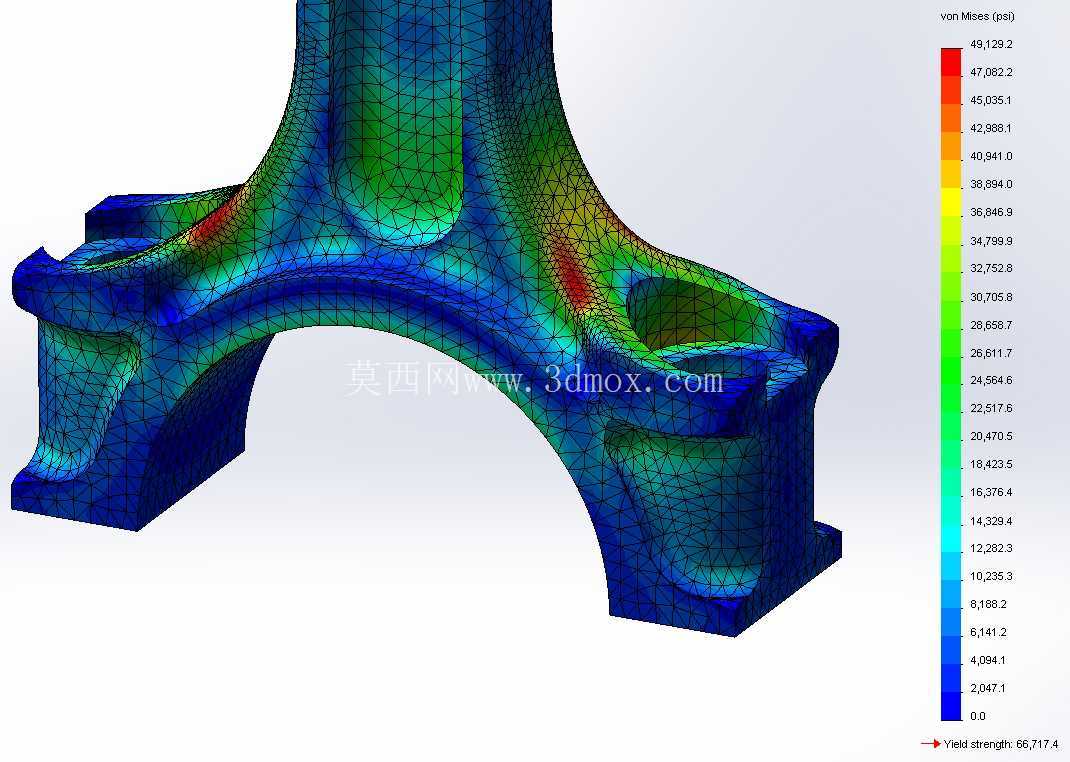

　　从结构设计思路来看，这款连杆采用了传统的工字形截面杆身设计，并非盲目追求极致轻量化，而是在Miata原厂1.6L或1.8L自然吸气机型的功率输出区间内，平衡了杆身重量与结构强度：工字形截面的翼缘厚度经过优化，既可以在压缩行程承受活塞传递的爆发压力时避免杆身失稳弯曲，又能在排气行程活塞上行的惯性拉伸工况下，降低杆身自身的往复运动质量，减少曲轴平衡块的配平负担，降低高转速下的整机振动水平。杆身与大小端的过渡区域采用了大圆弧平滑过渡，没有尖锐的应力集中棱角，从有限元应力云图可以看到，应力集中区域主要分布在杆身与大端结合的圆弧过渡处、小端活塞销孔的上下承压区域，这些区域的结构厚度都做了针对性加强，避免交变载荷下出现疲劳裂纹。

　　从安装边界与尺寸匹配来看，连杆小端采用了整体式铜套压装结构，活塞销孔的内径尺寸与原厂活塞销的配合公差严格控制在过渡配合区间，既保证活塞销在工作温度升高后可以自由转动，又避免间隙过大产生敲击异响；连杆大端采用了45度斜剖分式结构，斜切口的设计可以让连杆大端能够顺利通过气缸筒完成拆装，大端的两个螺栓孔采用了高精度铰制加工，连杆螺栓的预紧力矩有严格的工艺要求，保证大端轴瓦在高速运转时不会出现错位，轴瓦的安装定位槽与大端盖的定位凸台精准匹配，避免轴瓦在工作中出现转动堵塞油道。杆身内部设计有贯通的压力润滑油道，从大端的曲轴轴颈油道引入压力机油，通过杆身油道输送到小端活塞销位置，为活塞销与铜套的摩擦副提供持续润滑，避免干磨失效。

　　在实际工程应用中，这类连杆的设计还要充分考虑不同工况下的变形量控制：在最大爆发压力工况下，杆身的纵向压缩变形量需要控制在微米级，避免活塞到达上止点时的位置偏移导致活塞顶碰气门；大端孔在螺栓预紧后的失圆度也要严格控制，保证轴瓦与曲轴轴颈的配合间隙处于设计范围内，形成稳定的压力油膜。从应力分布云图的色彩梯度可以看到，杆身大部分区域的应力水平都处于材料的许用应力范围内，只有局部过渡区域存在应力峰值，这些峰值区域都通过圆角优化、表面喷丸强化等工艺手段提升了疲劳强度，完全可以满足民用车型日常行驶的全生命周期使用需求，即使在偶尔的高转速激烈驾驶工况下，也能保持结构可靠性，不会出现杆身弯曲、断裂等致命失效问题。
