中央供暖系统加热分布歧管管路结构

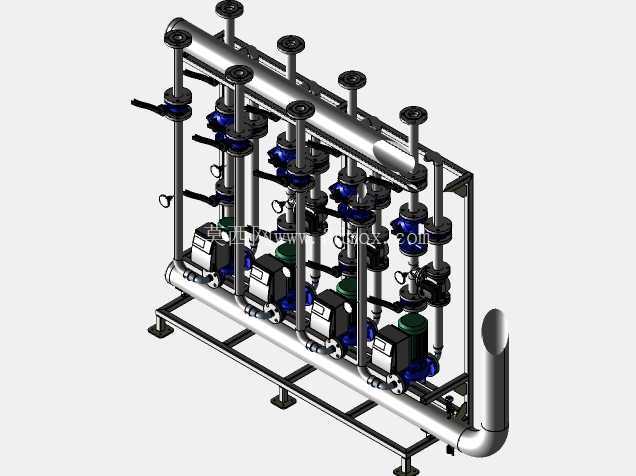

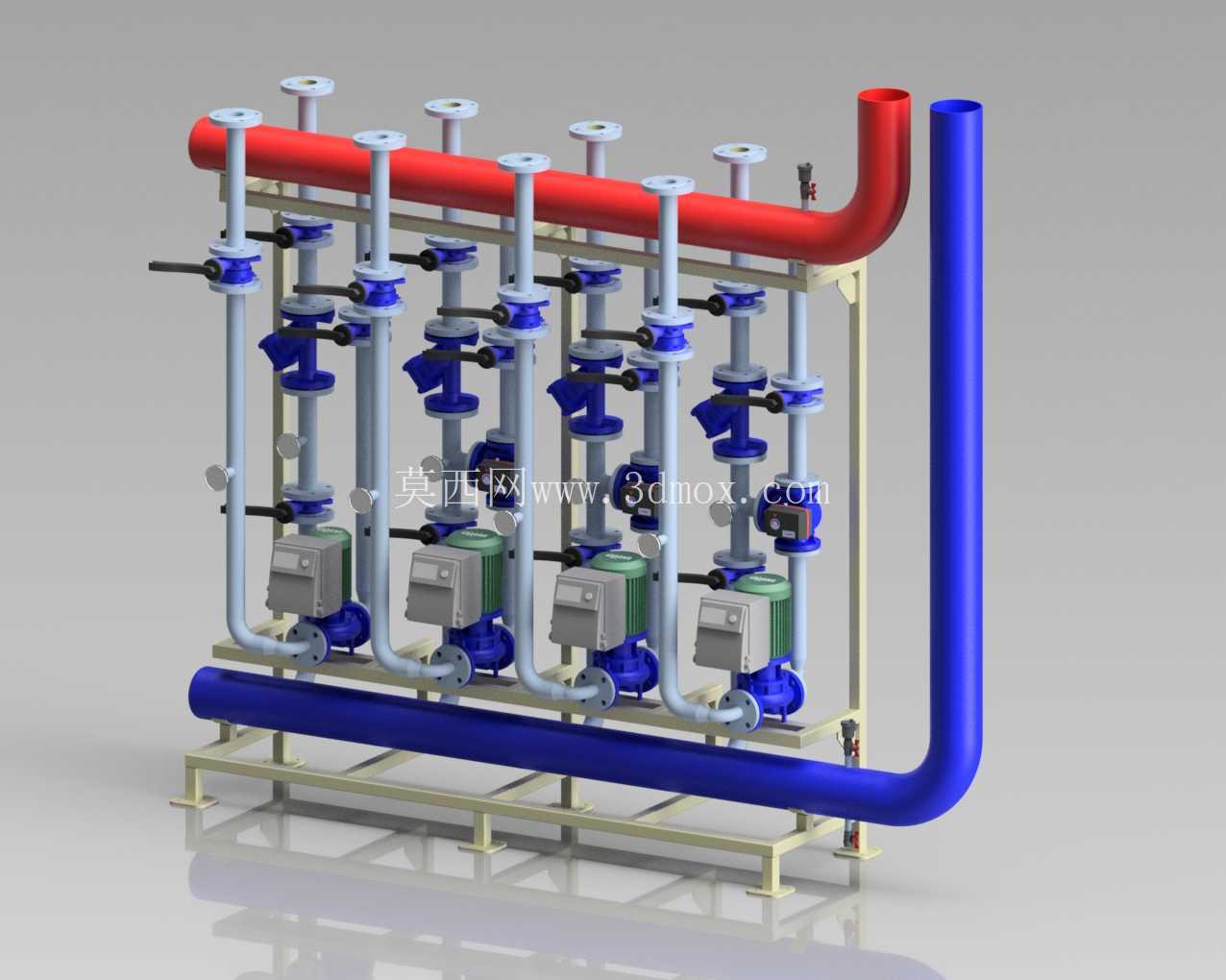

　　这套管路集成结构主要应用于民用集中供暖、商用楼宇采暖、工业厂区工艺供热回路的介质分配环节，承担着将主管道输送的热媒均匀分流至各支路末端的核心作用，是供热系统中平衡各回路流量、保障供热均匀性的关键节点部件。从实际工程落地角度看，这类歧管组件多安装于建筑地下换热站、楼层管井、设备机房的预留安装位，上游对接供热主立管来的高温热媒，下游通过支路管线连接到各个采暖末端，比如散热器、地暖盘管、空调机组换热段等位置，替代传统零散拼接的管路布局，大幅减少现场焊接、套丝的作业量，降低管路泄漏风险。

　　设计阶段首先要考虑的是管路通径的匹配逻辑，主进出管道采用大口径通径设计，保证热媒输送过程中压损控制在合理区间，避免主管道流速过高产生的振动与噪音问题；各支路接口采用等间距排布，间距尺寸充分预留了阀门操作、仪表安装、后期维护的手部操作空间，不会出现相邻支路阀门手轮干涉、无法完全启闭的问题。整套组件集成了切断阀、流量调节构件、支路排污接口、固定支撑框架，所有管路走向经过排布优化，避免出现气堵、液袋的不合理结构，管道弯折处采用大曲率半径的弯头，减少介质流动的局部阻力，同时降低管道冲蚀磨损的速率，延长整套组件的使用寿命。

　　从安装边界来看，底部支撑框架采用标准化型材焊接制作，框架底部预留了地脚固定孔位，可直接通过膨胀螺栓固定在混凝土设备基础上，也可搭配减震垫安装在有降噪要求的机房场景；整体安装完成后的外轮廓尺寸充分适配常规管井、机房的通道预留宽度，侧面预留的检修空间满足日常运维时拆卸阀门、更换密封件的操作需求，不需要额外拆解周边其他管线。主管道的接口位置设置在组件侧上方，对接现场主管道时不需要做过多的管线弯折调整，降低现场施工的改造成本。

　　功能设计上，各支路独立配置的调节构件可单独对应该回路的流量进行精准调校，在系统调试阶段可以根据不同区域的热负荷需求，匹配对应的介质流量，避免出现近端区域过热、远端区域供热不足的水力失衡问题；切断阀可在单一支路出现故障时单独关断，不影响其他回路的正常供热，大幅降低运维阶段的停机影响范围。管路支架的设计充分考虑了热胀冷缩的位移补偿，管道与支架之间预留了微量滑移间隙，避免热媒温度变化时管道热应力无处释放导致的接口拉裂、变形问题。所有过流部件的内壁光滑度经过结构优化，减少杂质滞留的死角，降低管路堵塞的概率，同时配套的过滤衔接位可在进水端加装过滤构件，拦截热媒中的焊渣、锈屑等杂质，保护下游支路的阀门与末端设备。

　　在三维建模过程中，所有管路接口的尺寸、阀门的安装位置、框架的支撑点位都严格遵循暖通管路设计的相关规范，各构件之间的装配间隙经过干涉校验，不存在虚拟装配下的穿模问题，可直接用于施工交底、预制加工的参考依据，也可作为暖通系统BIM建模时的族库构件使用，适配不同规模供热系统的集成设计需求。
