0603封装贴片陶瓷电容三维结构模型

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，0603封装的贴片陶瓷电容是出现频率极高的无源器件，这类元件的三维建模精度，直接影响到PCB装配干涉检查、钢网开孔设计、SMT贴片机吸嘴路径仿真的最终效果，很多刚接触结构设计的工程师容易忽略这类小型贴片元件的建模细节，往往只做一个简单方块代替，等到实际打样贴装时才发现，元件端电极的弧度、本体高度公差、焊盘匹配间隙这些细节没考虑到，要么出现元件与周边结构件干涉，要么出现贴装偏移、立碑等焊接缺陷。

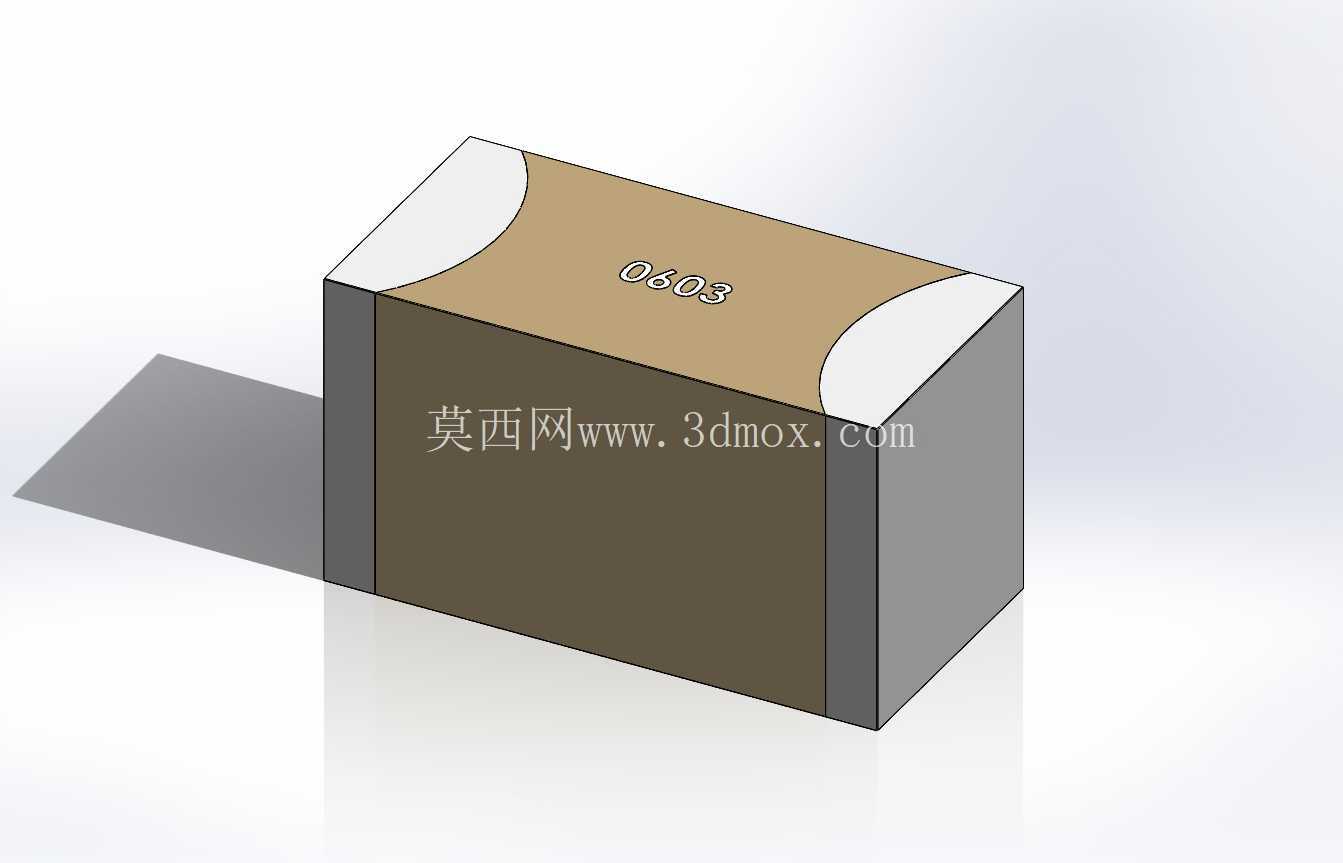

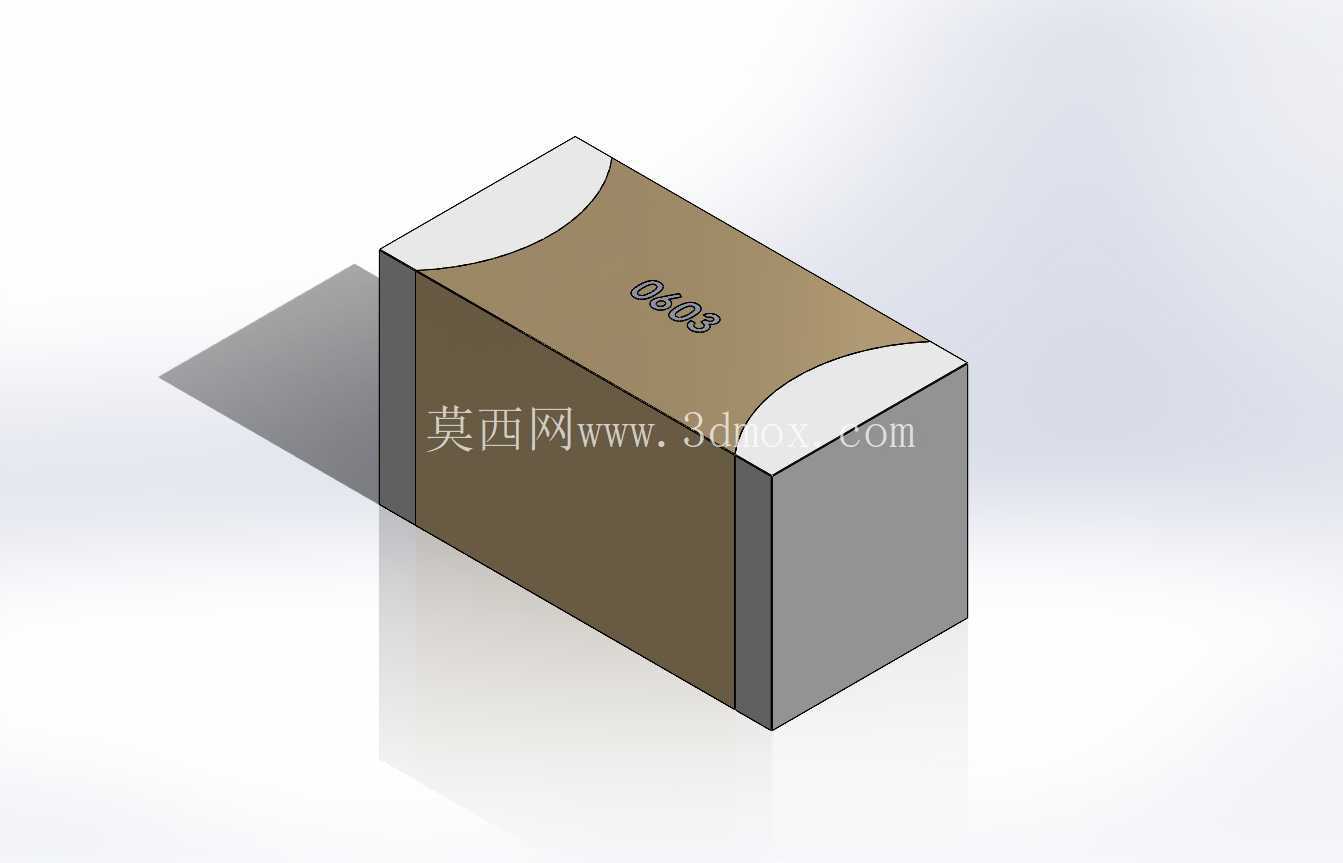

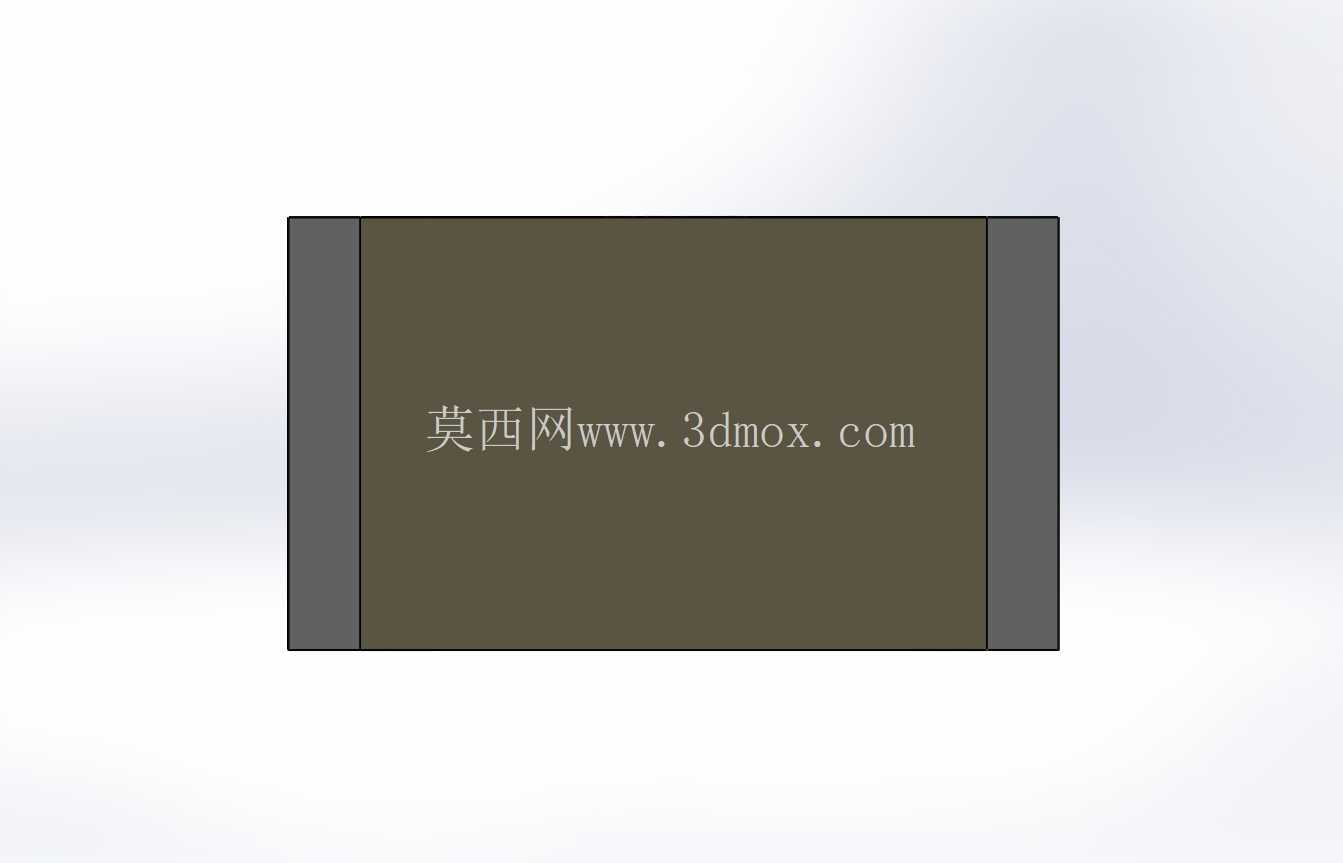

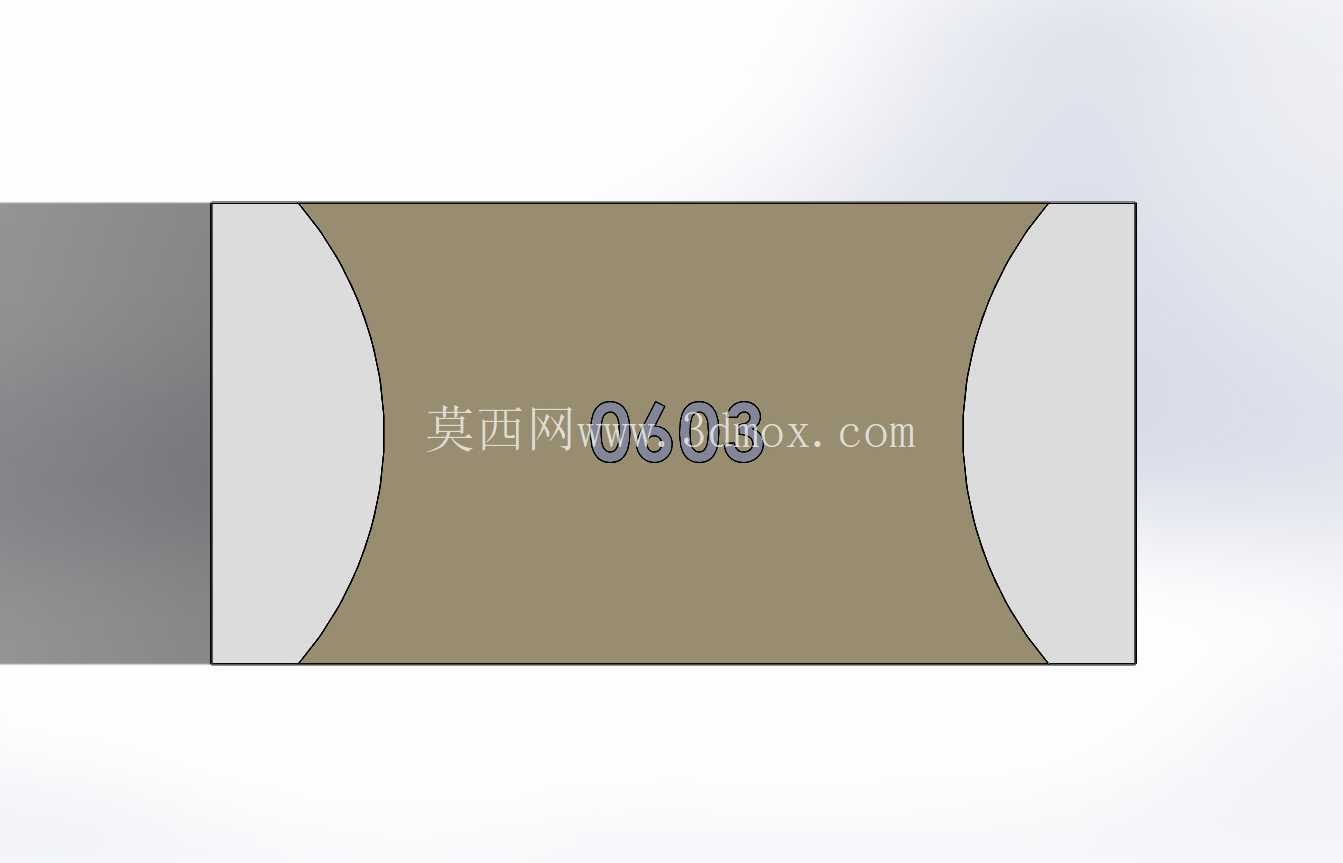

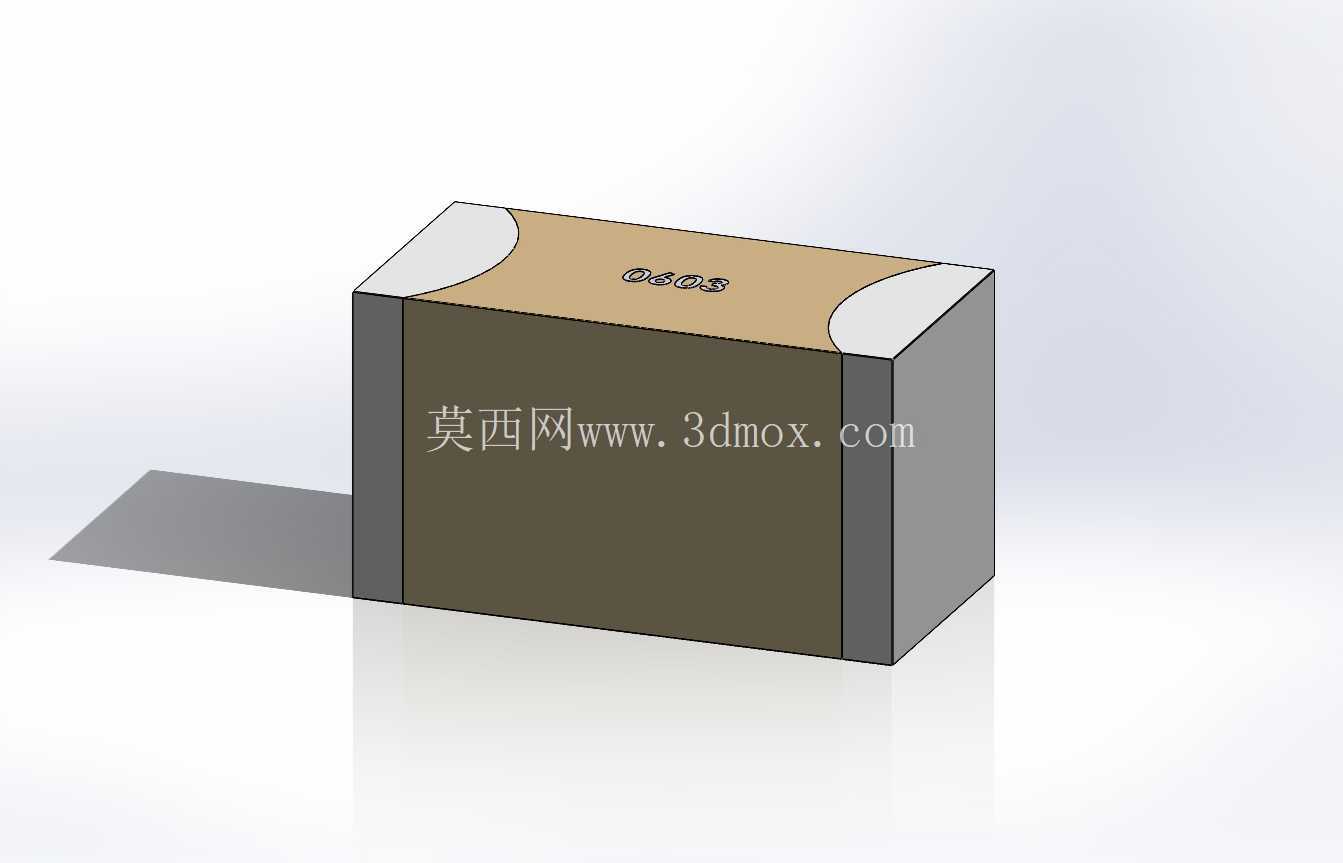

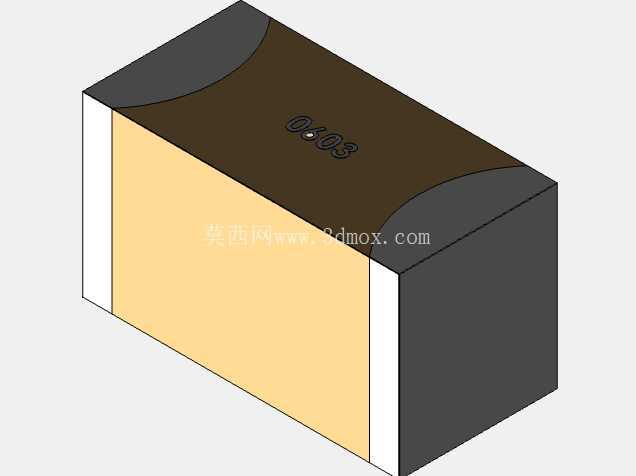

　　这款0603贴片陶瓷电容的建模，完全遵循行业通用的封装尺寸规范，本体长宽高控制在1.6mm×0.8mm×0.9mm的标准公差范围内，建模时没有直接用直角长方体做简化，而是还原了两端端电极的弧形过渡结构——实际量产的MLCC陶瓷电容，两端的金属端电极并不是垂直于本体平面的直角结构，而是带有一定的圆弧包覆，这个细节在做SMT贴装仿真时尤为关键，吸嘴拾取元件时的接触面积、回流焊时焊锡的爬锡路径，都和这个弧形结构直接相关，如果建模时省略这个弧度，仿真出来的焊锡浸润效果会和实际生产存在明显偏差，很容易误导工艺端的参数设置。

　　从设计思路上来说，这类小型无源器件的建模不需要做内部介质层的细节还原，毕竟结构工程师、PCB Layout工程师使用这个模型的核心场景，是做整机结构的空间校验、装配路径检查、热分布仿真时的元件占位参考，所以建模时重点还原的是外部装配边界：本体的陶瓷部分采用哑光棕褐色的实体特征，两端电极做金属镀层的质感区分，本体表面的丝印标识也按照实物比例做了凹陷或者贴图处理，方便在三维装配体中快速识别元件类型，不会和同封装的电阻、电感混淆。

　　实际选型应用中，0603封装的陶瓷电容容值覆盖范围从几pF到几十μF不等，耐压等级也有6.3V、10V、25V、50V多个档位，不同容值、耐压的产品本体尺寸公差会有细微差异，但外部安装边界是统一的，所以这个模型可以适配绝大多数0603封装MLCC的布局占位需求，不管是做手持消费类电子产品的主板堆叠，还是工业控制板的元器件布局，都可以直接调用这个模型来做空间校核。

　　很多工程师在做板卡结构设计时，容易把元件的高度尺寸按标称值做死，忽略了不同厂家产品的公差范围，这款模型在高度方向预留了0.05mm的公差余量，在做结构件与PCB板的间隙设计时，可以直接参考模型的最大高度边界来预留安全间隙，避免后期因为元件高度超差导致结构件装配顶到元件，造成元件破裂或者焊接脱落的问题。另外两端电极的宽度尺寸也严格按照IPC封装标准来设置，和标准0603焊盘的匹配间隙控制在0.15mm到0.2mm之间，在做焊盘设计校验时，可以直接通过模型和焊盘的配合来检查焊盘尺寸是否合理，避免因为焊盘设计过大或者过小导致的焊接缺陷。

　　在车载电子、高可靠性工业设备的设计场景中，这类贴片元件的模型精度要求更高，因为这类产品往往要做振动仿真、跌落仿真，元件的质心位置、和PCB的接触面积都会影响仿真结果的准确性，这款模型的质心设置在本体几何中心位置，和实际陶瓷电容的质心分布一致，导入仿真软件后不需要额外调整质心参数，就可以直接用于结构可靠性仿真，减少了仿真前的模型处理工作量。

　　另外在做整机的BOM校验、装配可视化指导文件制作时，带有真实外观细节的元件模型，比简化的方块模型辨识度高很多，生产线上的操作人员可以通过三维装配图快速识别对应位置的元件类型，减少错料、错装的概率，这也是为什么看似简单的小型贴片元件，也需要做精细化三维建模的原因——越是批量大、应用广的基础元器件，模型细节对整个产品设计、生产环节的影响就越广，一个细节的偏差，在百万级量产规模下就可能造成不小的质量损失。
