多缸发动机润滑结构曲轴三维设计

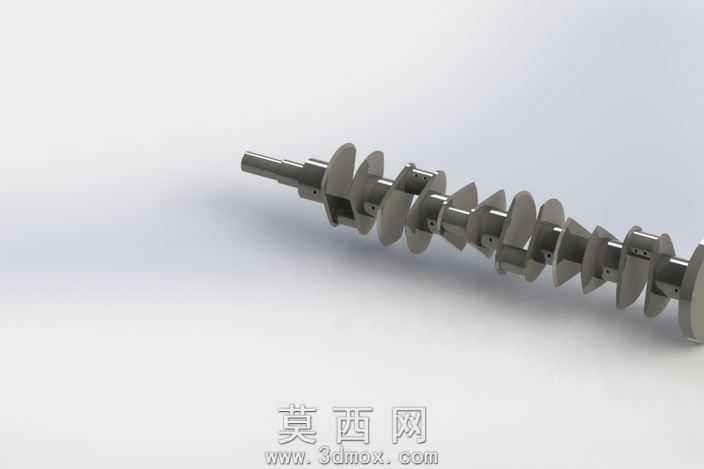

本曲轴三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循内燃机曲轴的实际工程设计规范，首先通过草图绘制确定各主轴颈、连杆轴颈的中心距与回转半径，精准匹配多缸发动机的点火间隔角设计要求，保证各曲拐的相位角排布符合动力输出的平衡特性。建模阶段对曲轴的油道结构进行了精细化还原，完整复刻了主轴颈与连杆轴颈之间的贯通润滑油路，油路的走向、孔径尺寸均参照1.6587（18crnimo7-6）合金钢曲轴的实际加工参数设定，确保模型能够直观呈现曲轴运转过程中的润滑油输送路径，还原压力润滑的工作逻辑。模型对曲轴的平衡块结构进行了细节刻画，每一块平衡块的外形轮廓、配重厚度都经过参数化调整，可直观展示曲轴动平衡设计的结构思路，同时对轴颈表面的圆角过渡、键槽定位结构、端部连接法兰的螺栓孔位都做了1:1的结构还原，没有省略任何关键装配特征。材质渲染阶段，为模型赋予了18crnimo7-6合金钢的真实材质属性，调整金属材质的粗糙度、反射率参数，还原锻钢曲轴经机加工后的金属质感，渲染输出的效果图清晰展现曲轴的整体结构形态，各轴颈的圆柱面、平衡块的曲面过渡都呈现出真实的金属光影效果。设计过程中充分考虑了曲轴的结构工艺性，所有轴颈的过渡圆角都符合机械加工的应力分散要求，油道孔的端口倒角结构也完整呈现，既保证模型的结构完整性，也能为曲轴的加工工艺设计、装配模拟提供可靠的三维参照，可直接用于发动机动力系统的装配干涉检查、运动仿真分析等工程场景。
