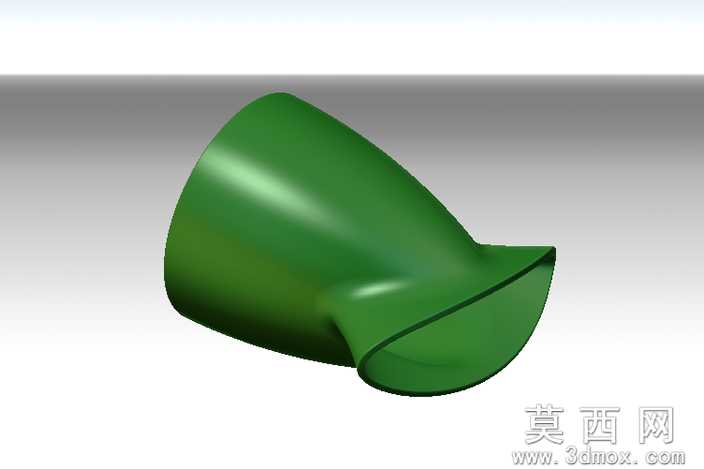

鼓风机喇叭口曲面结构三维设计作品

本作品为鼓风机配套的喇叭口导流部件，整体采用曲面建模思路完成三维构建，建模过程中优先保障气流过渡面的顺滑连续性，避免出现曲面折角、阶差等影响气流流通的结构缺陷。建模起始阶段先完成喇叭口两端的基准轮廓绘制，一端为适配鼓风机主体的圆形直筒连接端，另一端为向外扩张的喇叭形导流端，两个轮廓基准面根据鼓风机的安装倾角设置对应偏移角度，确保安装后可与风机主体、排风风道精准对接。曲面构建阶段采用多截面曲面放样的方式生成主体过渡面，针对直筒端与扩张端衔接处的曲率变化区域，通过调整曲面控制点的权重参数优化曲面光顺度，让气流从风机腔体流出时可沿曲面平缓过渡，有效降低风阻与气流紊流产生的运行噪音。模型的壁厚采用均匀抽壳方式设置，边缘处做了圆弧卷边处理，既提升部件自身的结构强度，避免薄边结构在安装、运输过程中出现变形磕碰，也能进一步优化出口处的气流导向效果。材质渲染阶段选用哑光深绿色工业涂装材质，还原通风设备常用的漆面质感，通过调整材质的反光度、粗糙度参数，模拟真实金属基材表面喷涂防护漆后的视觉效果，渲染时添加柔和的环境漫反射光照，清晰呈现曲面的曲率变化与结构轮廓，让模型的结构细节可直观展现。整个建模过程严格遵循流体部件的设计逻辑，所有曲面的曲率变化均围绕气流导流需求设置，直筒连接端预留了足够的配合长度，可保障与风机出风口的连接密封性，扩张端的曲面弧度经过反复调整，兼顾导流效率与结构紧凑性，不存在多余的冗余结构，整体造型简洁流畅，完全适配鼓风机的排风作业需求，可直接用于后续的结构装配验证、工艺加工参考以及产品展示使用。
