工业存储卷料支撑放置架结构设计

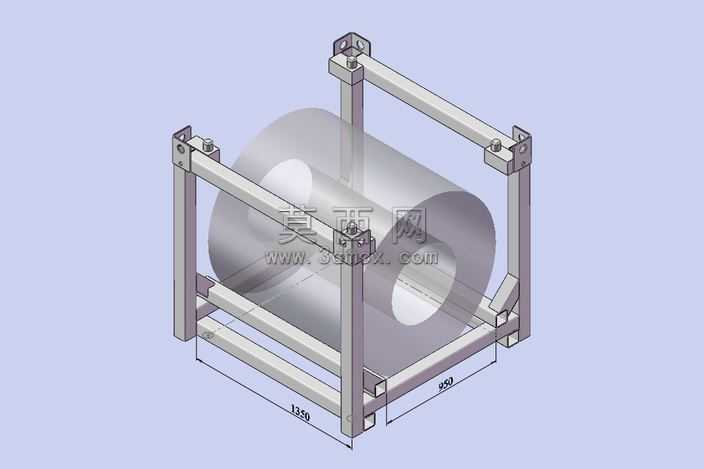

本作品为工业场景下适配大直径卷状物料的存储支撑放置架，采用三维建模软件完成全参数化设计，整体建模过程严格遵循机械设计的装配逻辑，先完成各组成零件的独立建模，再按照实际装配约束完成整体组装，确保各部件之间的配合关系符合实际生产加工的公差要求。模型渲染阶段采用哑光金属材质模拟方管焊接架体的真实质感，对卷料部分采用半透明磨砂材质进行表现，既清晰展示架体的内部支撑结构，也直观呈现卷料放置后的整体空间占位效果，同时在模型上标注了关键的外形尺寸，方便使用者快速掌握架体的长宽高参数与卷料适配范围。从结构设计来看，该架体采用矩形方管作为主体框架材料，底部设置双层横向支撑梁，保证架体放置时的整体稳定性，避免架体受卷料重压出现变形；架体两侧设置带安装孔的立式支撑柱，顶部通过横向连接梁形成门式稳定结构，四个角位设置带螺栓孔的固定安装板，既可以实现架体的地面固定，也可根据使用需求加装卷料转动轴，实现卷料的转动放料功能。设计思路上充分考虑大重量卷状物料的存储需求，整体框架采用对称式受力结构，让卷料的重量均匀分散到四根立式支撑柱与底部横梁上，避免局部应力集中导致架体损坏；架体的内部净空尺寸经过合理计算，既能够适配对应直径的卷料放置，也预留了足够的操作空间，方便物料的吊装取放；整体结构无复杂异形构件，所有零件均为常规金属型材与标准紧固件，加工难度低、组装便捷，可直接根据模型尺寸下料焊接制作，适配工厂车间卷材仓储、生产线边卷材暂存等多种使用场景，能够有效规范卷料的存放管理，避免卷料随意堆放带来的磕碰损坏与安全隐患。
