通风散热型汽车盘式制动结构三维设计

　　在乘用车与轻型商用车的行车制动系统里，盘式制动结构早已成为前轮配置的主流方案，部分追求制动稳定性的车型也会将其应用于后轮，相比传统鼓式制动，它的热衰退抗性更强，涉水后制动性能恢复更快，连续制动工况下的力矩输出线性度更优，能更好匹配ABS、ESP等底盘电控系统的调节逻辑。这套制动盘的三维结构设计，首先围绕实际装车的安装边界展开，中心定位孔与轮毂轴头的配合公差选取基孔制过渡配合，保证装配后无径向窜动，周向分布的安装螺栓孔位置度严格控制在0.1mm以内，避免装车后出现制动盘偏摆，引发高速制动方向盘抖动的问题。

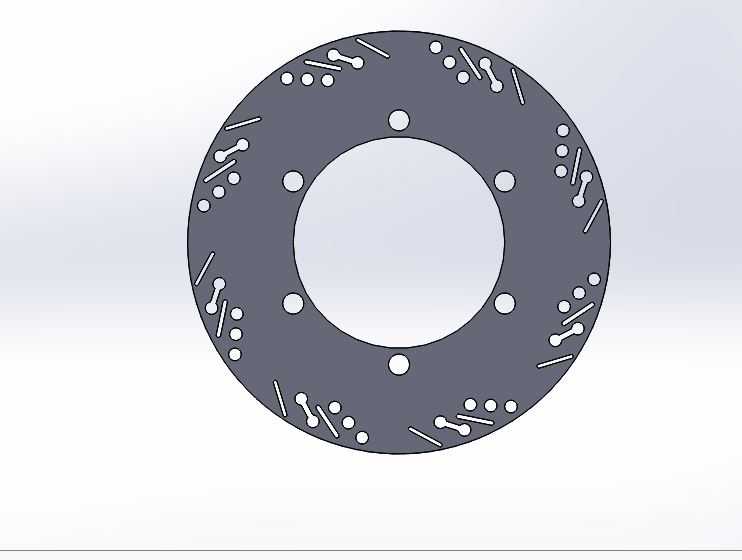

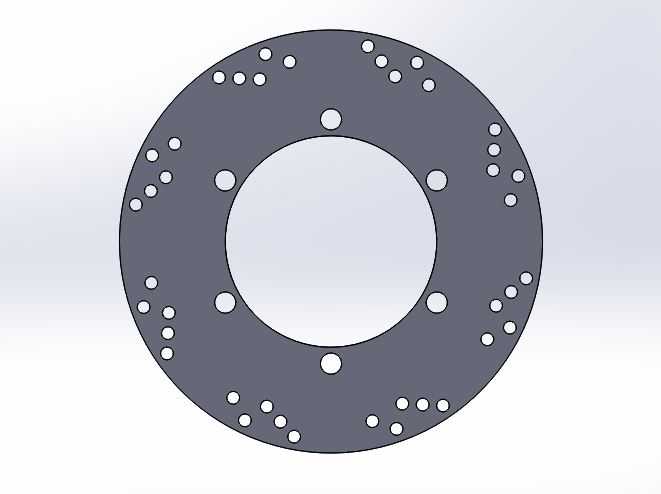

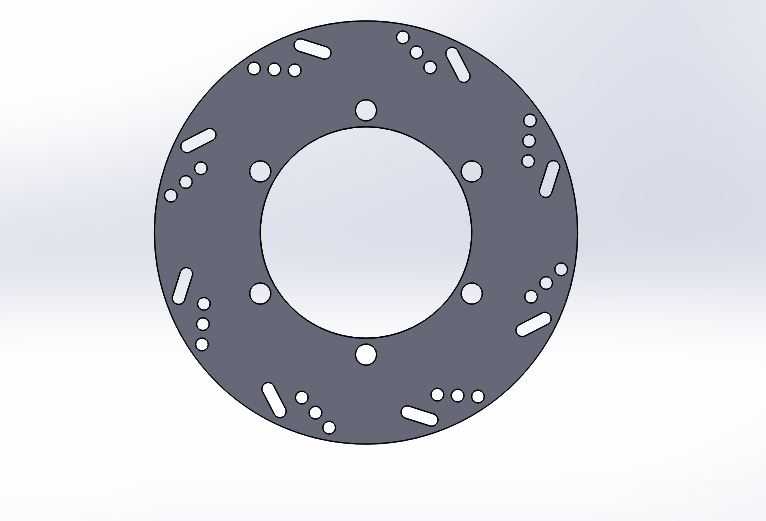

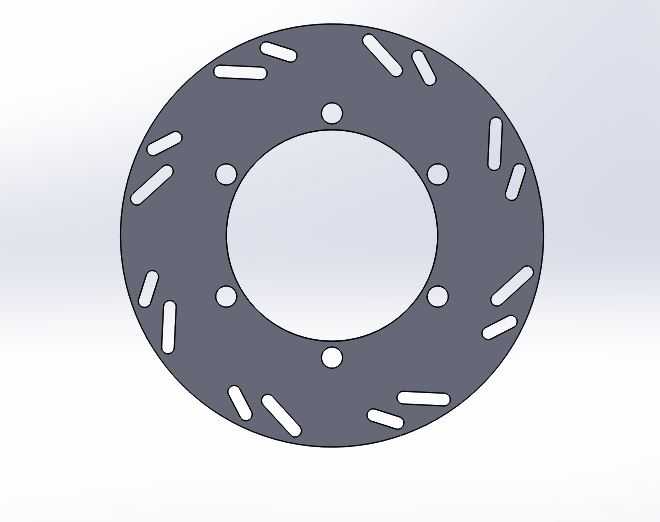

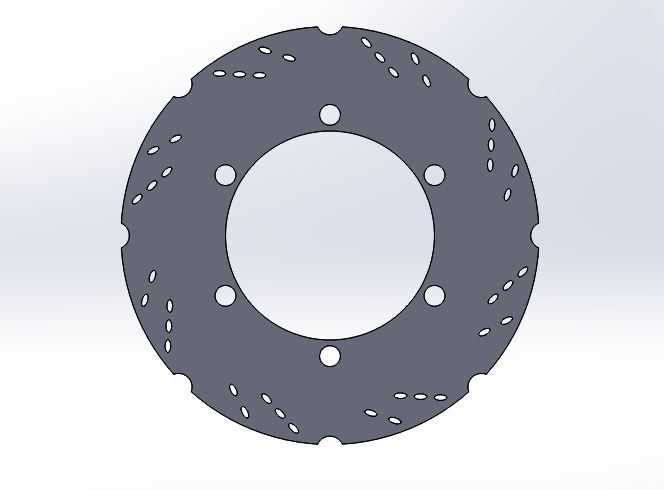

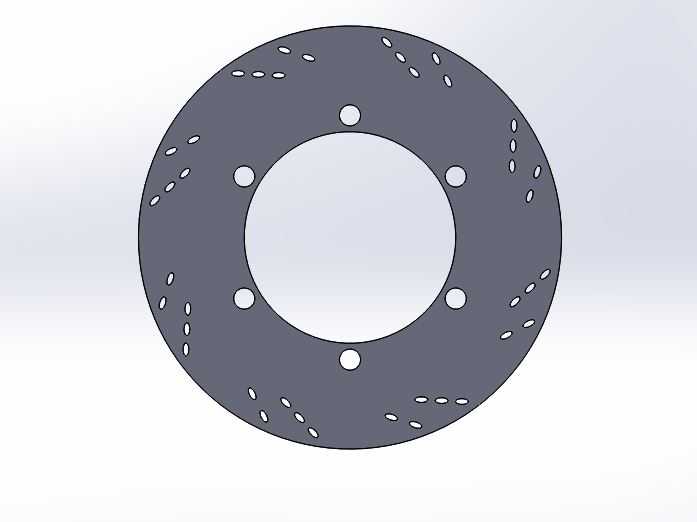

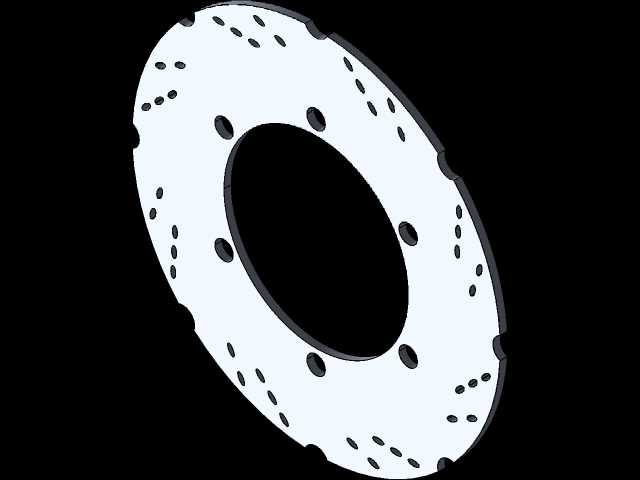

　　从功能特性来看，制动盘本体采用环形摩擦工作面设计，两侧工作面的平面度要求控制在0.03mm以内，表面粗糙度达到Ra1.6级别，保证与制动摩擦片接触时的贴合度均匀，不会出现局部压力过大导致的异常磨损。盘面分布的多组通孔与长条形通风槽，是这套结构的核心设计点：通孔一方面可以在制动时排出摩擦面间的空气，避免形成气膜降低摩擦系数，另一方面能刮除摩擦片表面磨下的碎屑，减少磨料磨损；长条形斜向通风槽则是利用制动盘旋转时的离心力，将盘体内部的热空气快速甩出，引导外部冷空气流入盘体内部通道，带走连续制动产生的摩擦热，避免盘体温度过高引发摩擦片热衰退、制动盘热变形甚至热开裂的问题。

　　设计过程中需要重点考量摩擦副的匹配逻辑，制动盘的材质选用灰铸铁时，碳当量控制在3.9%-4.2%区间，保证材料既有足够的硬度抵抗磨损，又有良好的导热性与阻尼特性，降低制动时的尖叫概率。摩擦面的有效工作半径需要匹配整车的制动力分配要求，在轮辋安装空间允许的前提下，尽量增大有效摩擦半径，可以在相同制动轮缸压力下获得更大的制动力矩，降低液压系统的工作负荷。需要注意的是，制动盘的外径不能与轮辋内壁发生干涉，两者之间需要预留至少10mm的通风间隙，保证轮辋内部的空气流通，避免热量积聚在轮辋与制动盘之间的封闭空间里。

　　安装边界的校核是三维建模阶段不可跳过的环节，除了中心孔与螺栓孔的位置匹配，还要考虑制动盘与转向节、制动卡钳的相对位置关系：制动盘的摩擦面宽度需要完全覆盖摩擦片的工作面，不能出现摩擦片偏磨的情况；制动盘背面与转向节之间的间隙要足够，避免转向过程中悬架跳动时发生运动干涉；通风槽的进出风口不能被周边的防尘罩、线束支架遮挡，否则会大幅降低通风散热的效率。另外，盘面的非摩擦区域做了减重孔设计，在保证结构强度满足1500次紧急制动循环无塑性变形的前提下，尽可能降低制动盘的转动惯量，减少非簧载质量，提升悬架的响应速度与整车的操控表现。

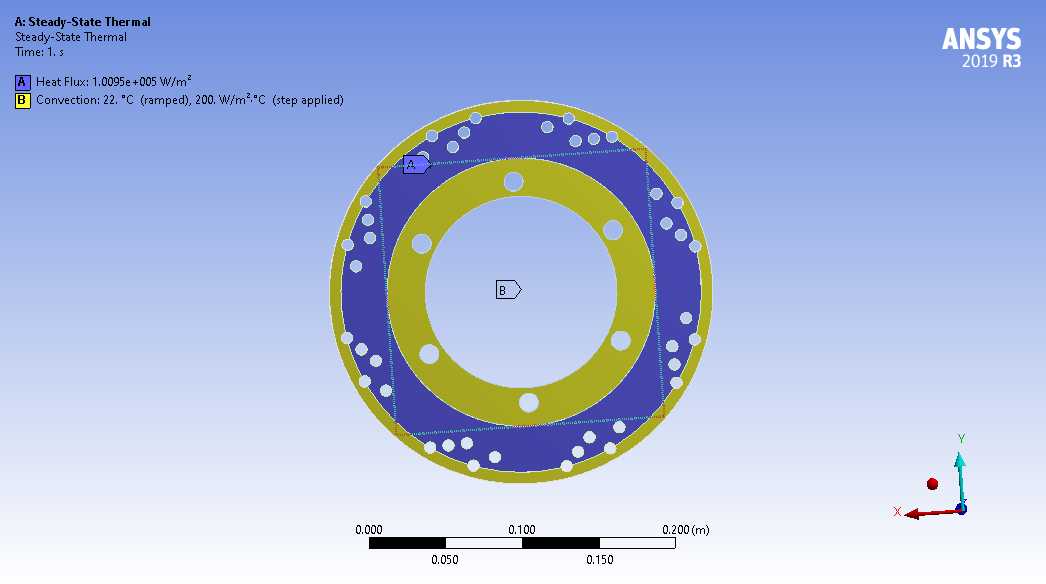

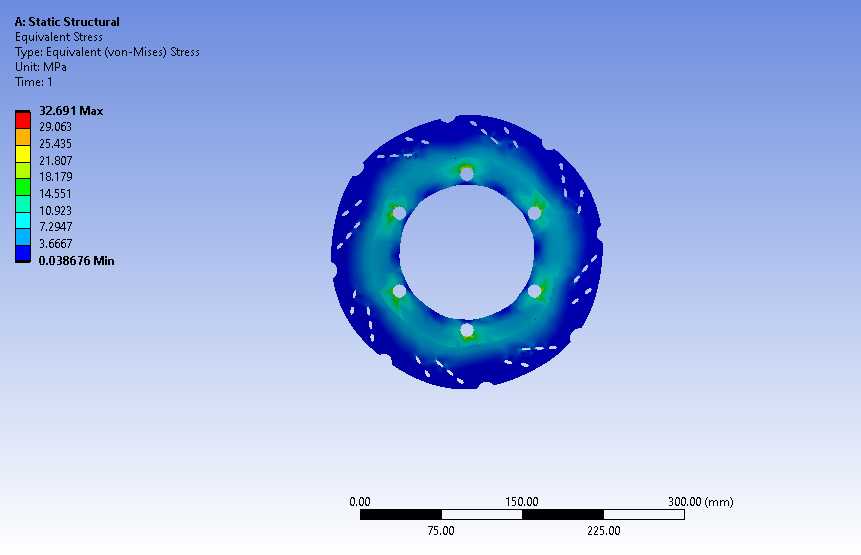

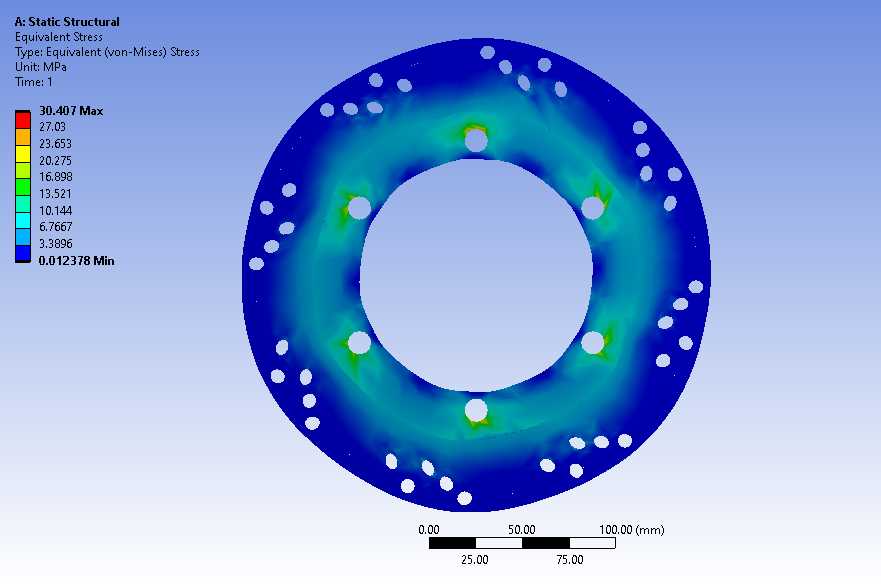

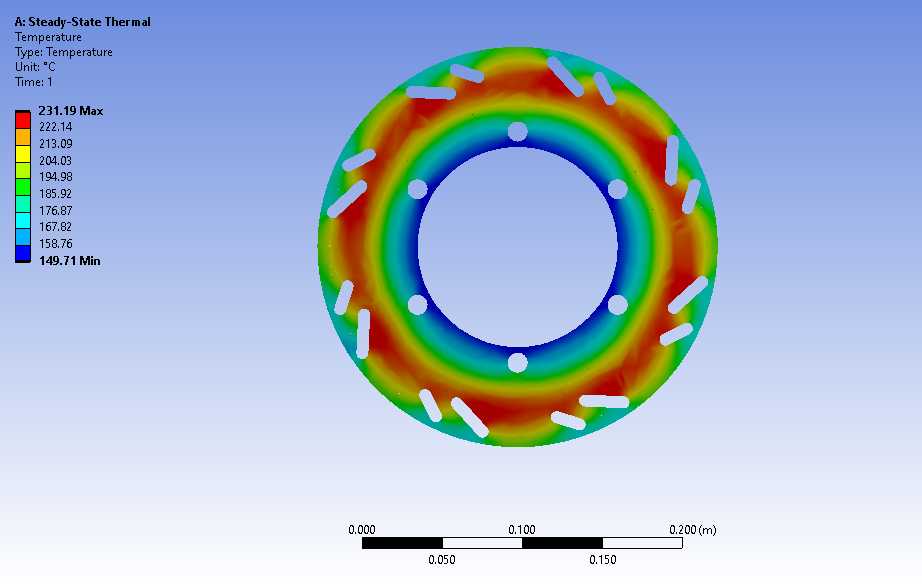

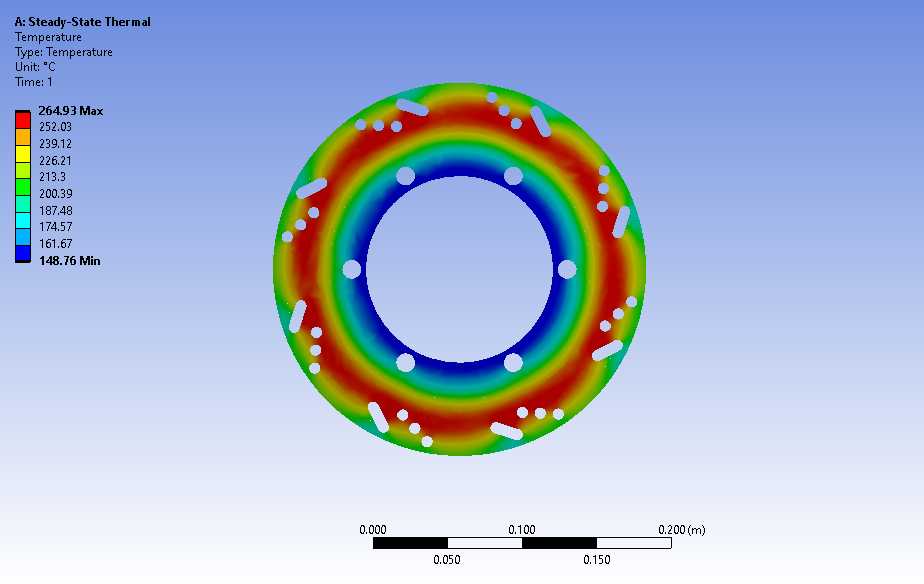

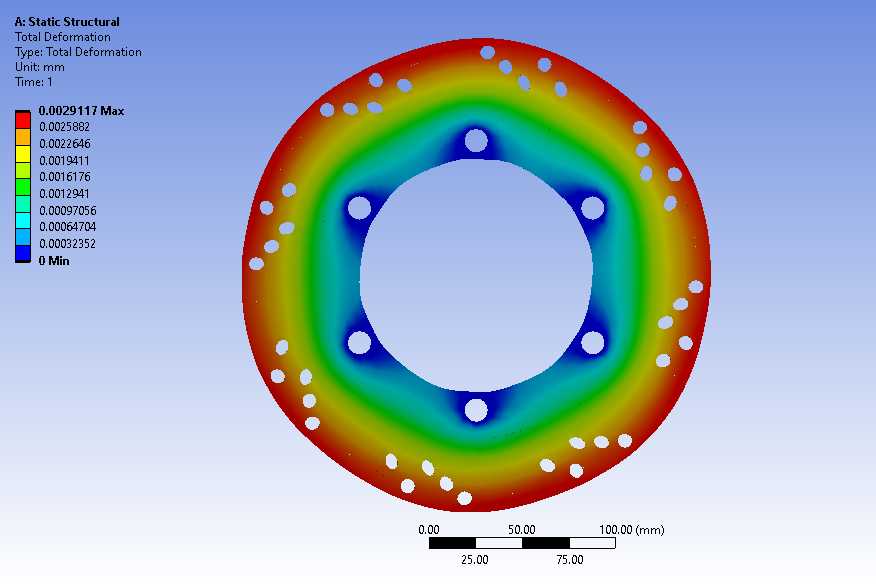

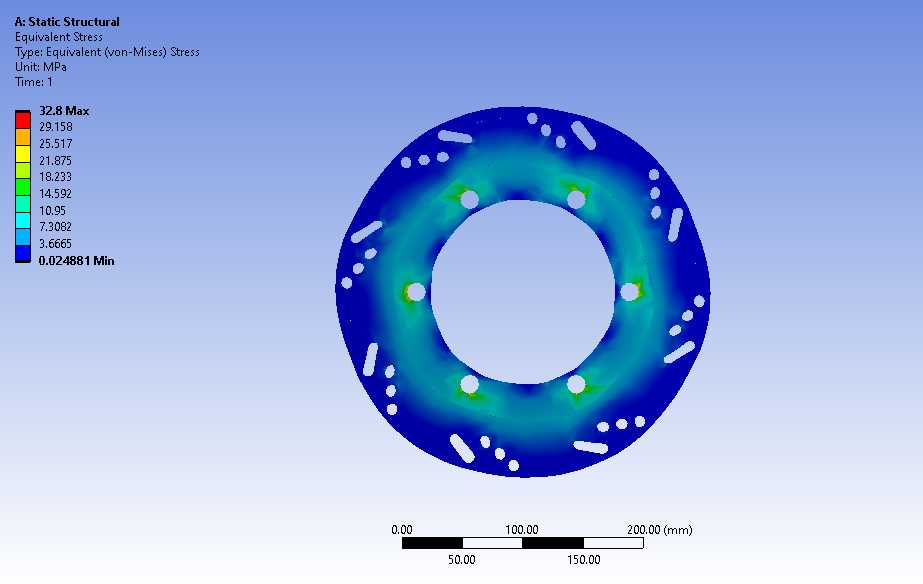

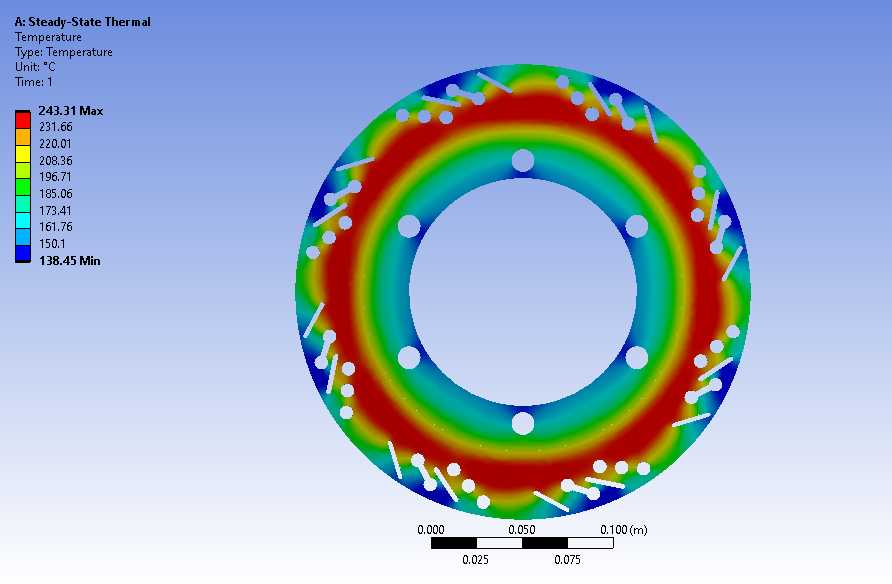

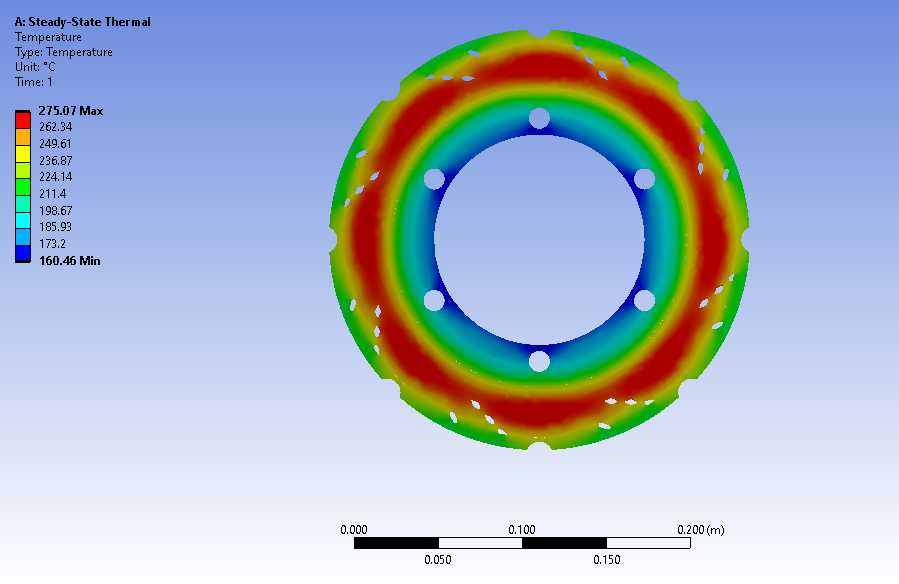

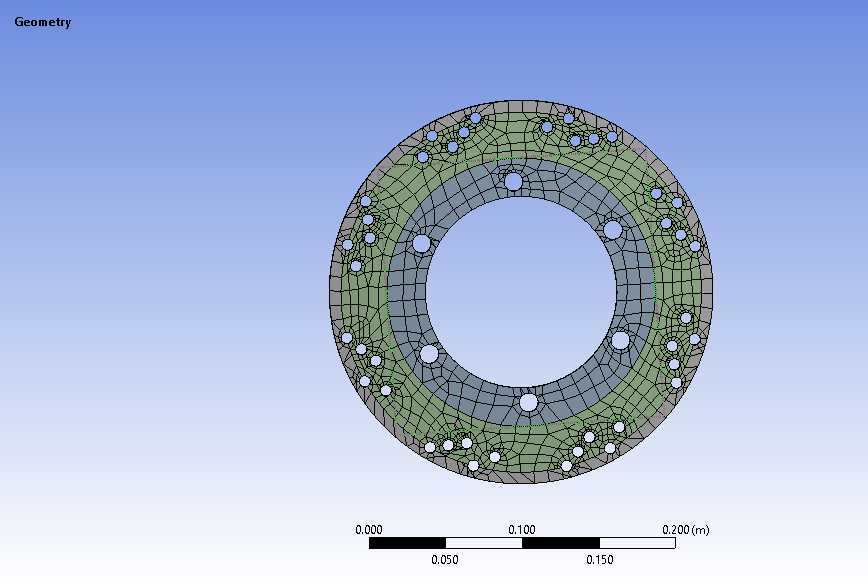

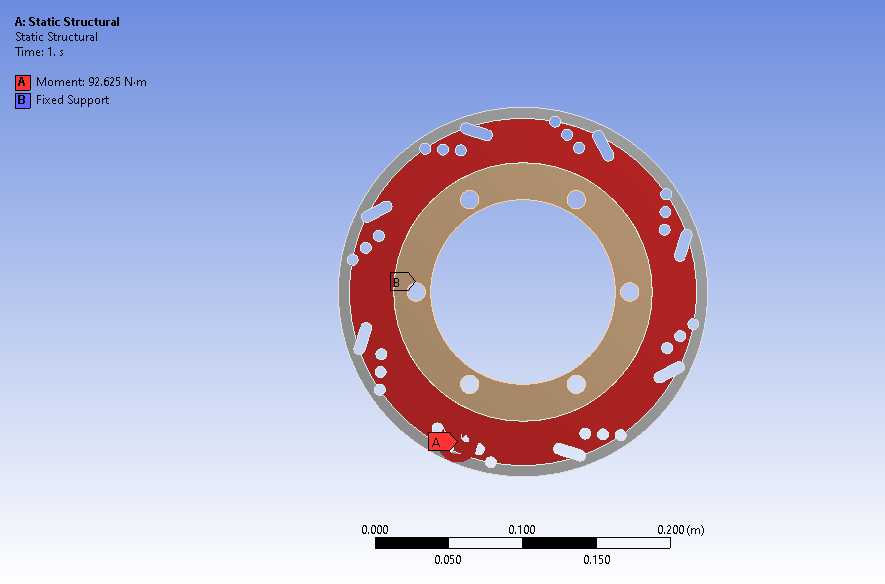

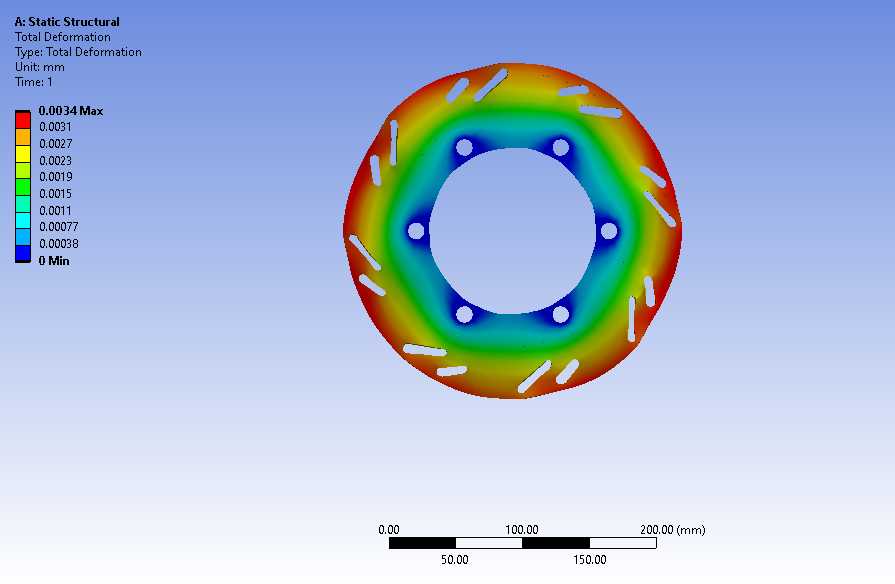

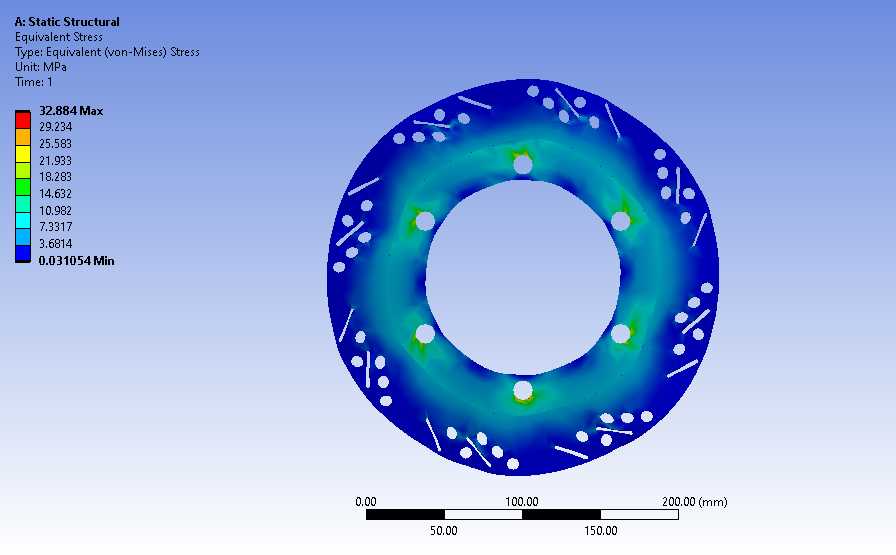

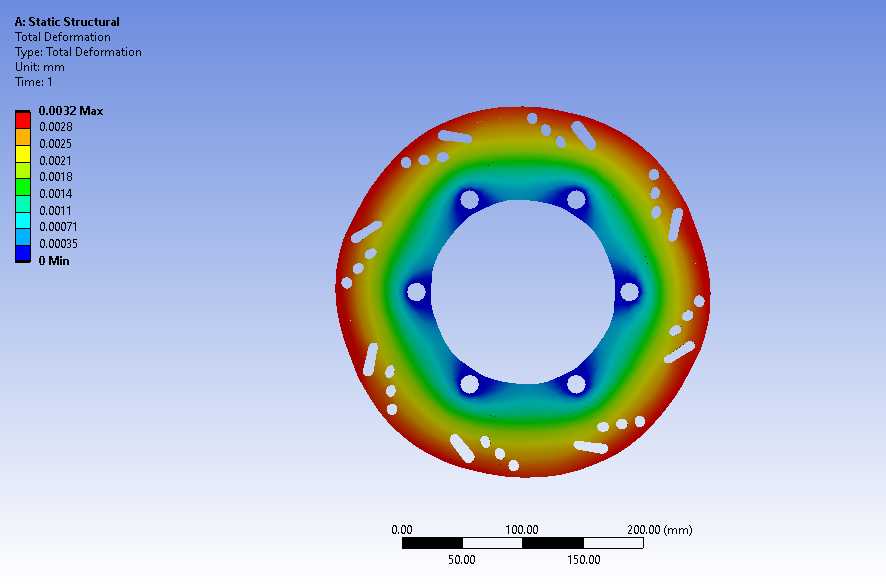

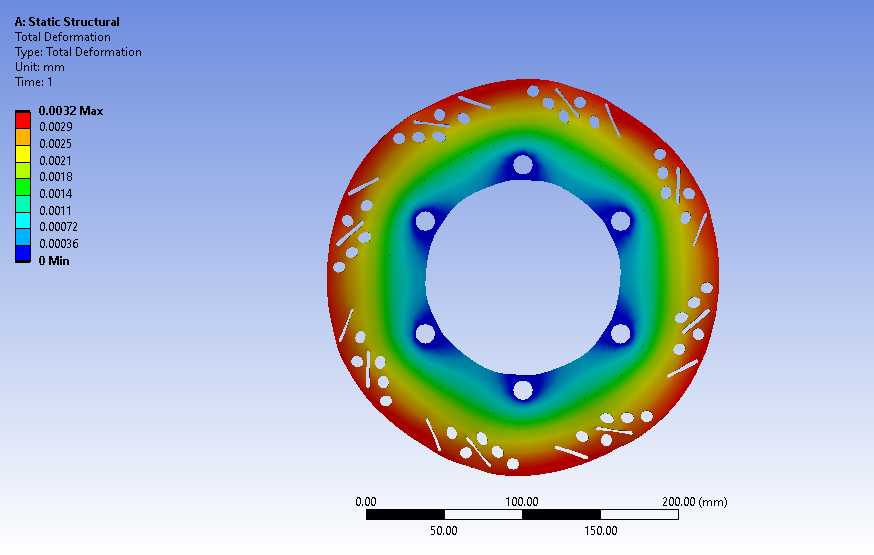

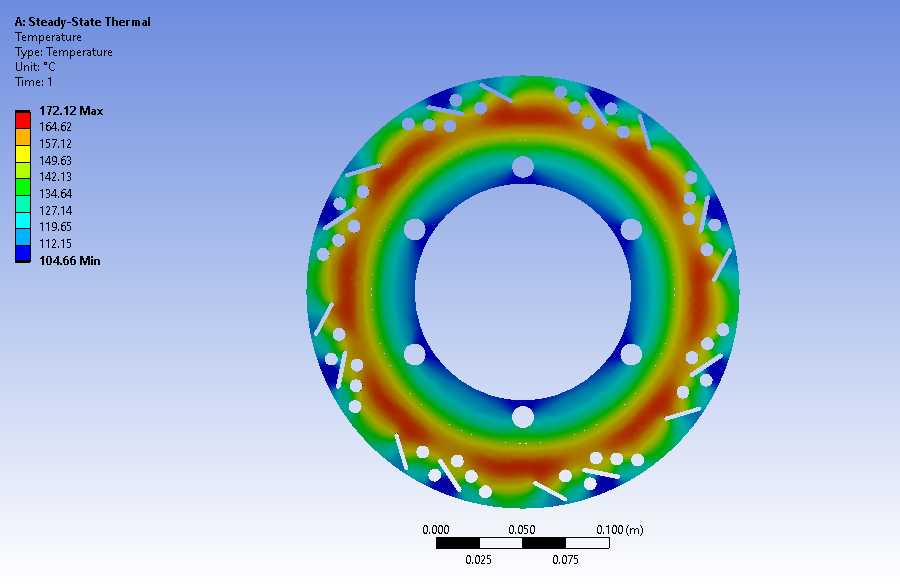

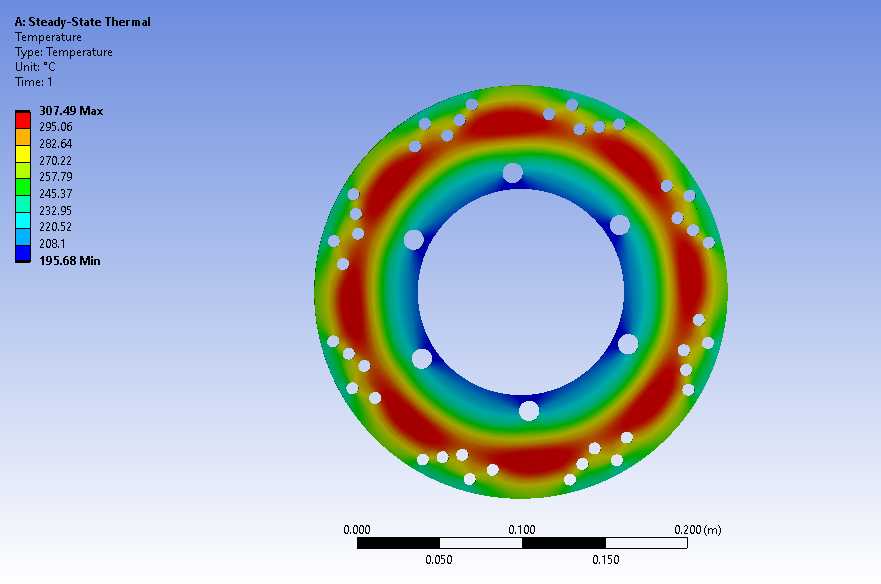

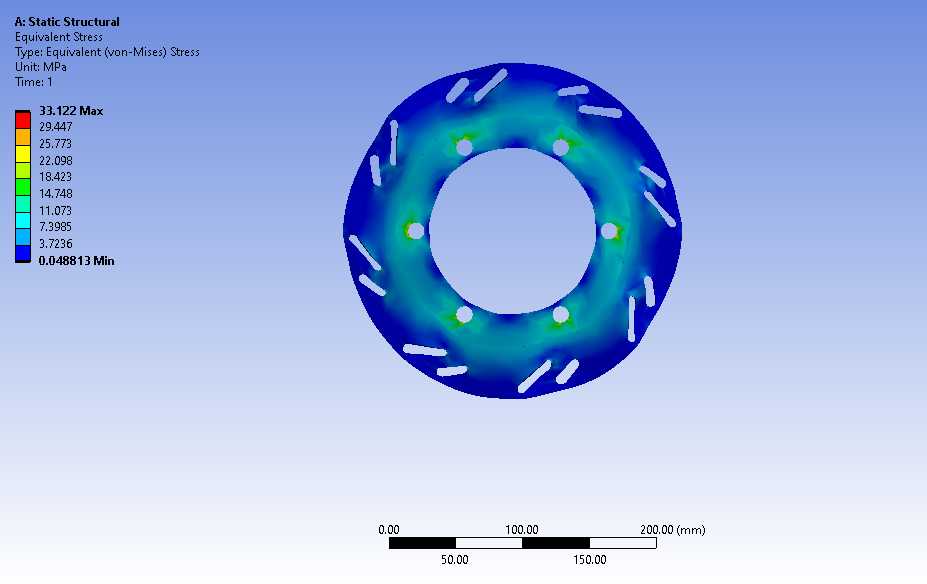

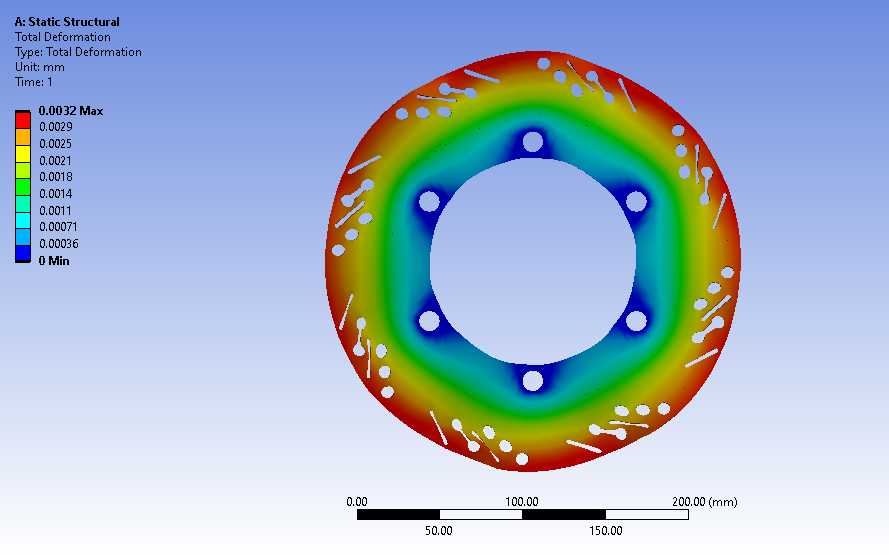

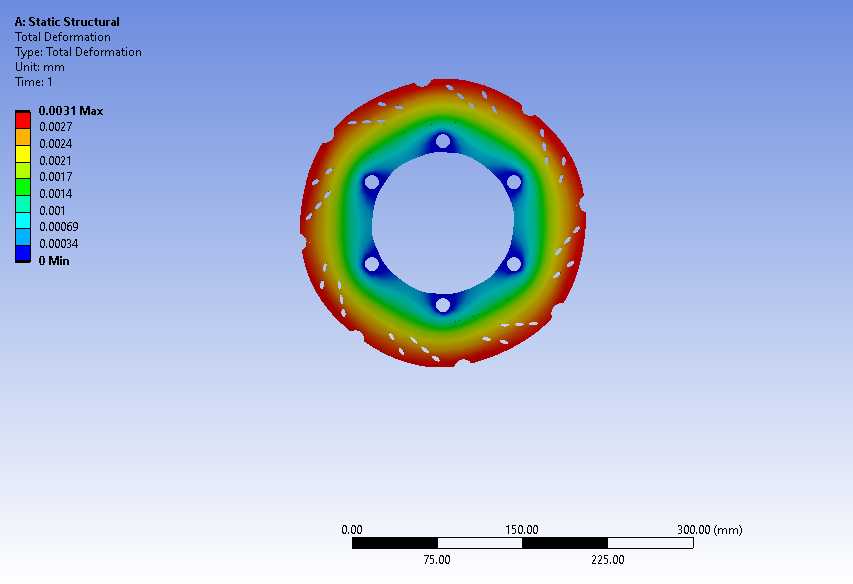

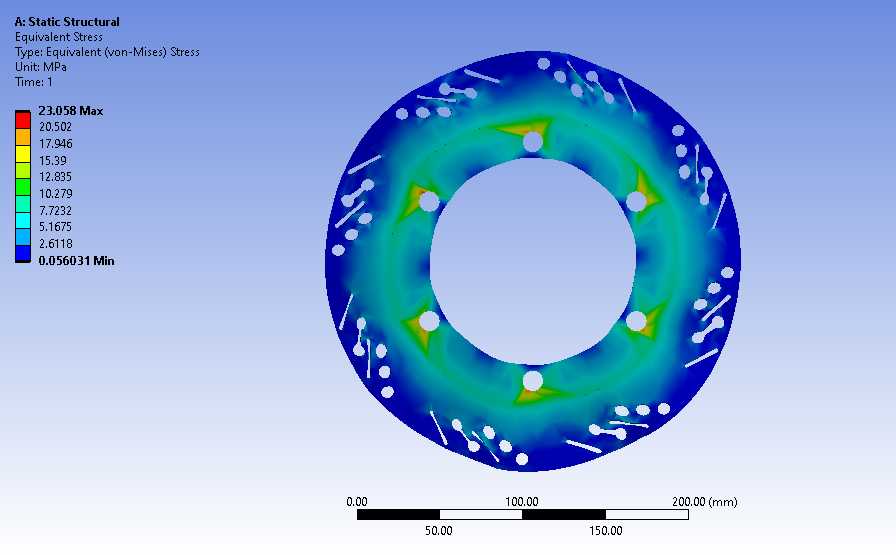

　　从实际应用场景出发，这套结构不仅适配常规公路行驶的乘用车，也能满足山区道路连续下坡、赛道激烈驾驶等高热负荷工况的使用需求，设计时通过有限元方法对不同制动强度下的温度场、应力场做了仿真验证：在初速度100km/h连续10次全力制动的工况下，盘面最高温度控制在350℃以内，盘面最大热变形量小于0.08mm，不会出现制动踏板行程变长、制动力波动的问题。摩擦面的孔位排布也做了优化，避免孔位经过摩擦片压力中心区域，防止制动时出现制动力矩波动引发的踏板振动，同时孔边都做了0.5mm的倒角处理，减少摩擦片被孔边刮削导致的异常磨损，延长摩擦片的使用寿命。

　　在结构细节上，制动盘与轮毂配合的安装面做了精加工处理，平面度要求与摩擦面一致，避免安装面不平导致制动盘装夹后出现端面跳动；通风槽的内壁做了圆滑过渡，减少空气流动时的阻力，提升通风效率；盘体的壁厚差控制在0.05mm以内，保证高速旋转时的动平衡精度，减少转动时的振动与噪音。这套三维结构完整还原了量产制动盘的所有设计细节，所有配合尺寸、安装点位都符合实际装车的工程要求，既可以作为制动系统设计的参考方案，也能用于制动性能仿真分析、装配工艺验证等场景，帮助结构工程师快速完成制动系统的匹配设计，减少前期建模的重复工作量，也能为相关专业的教学、实训提供直观的三维结构参考。
