双路并联结构燃气调压管路集成装置

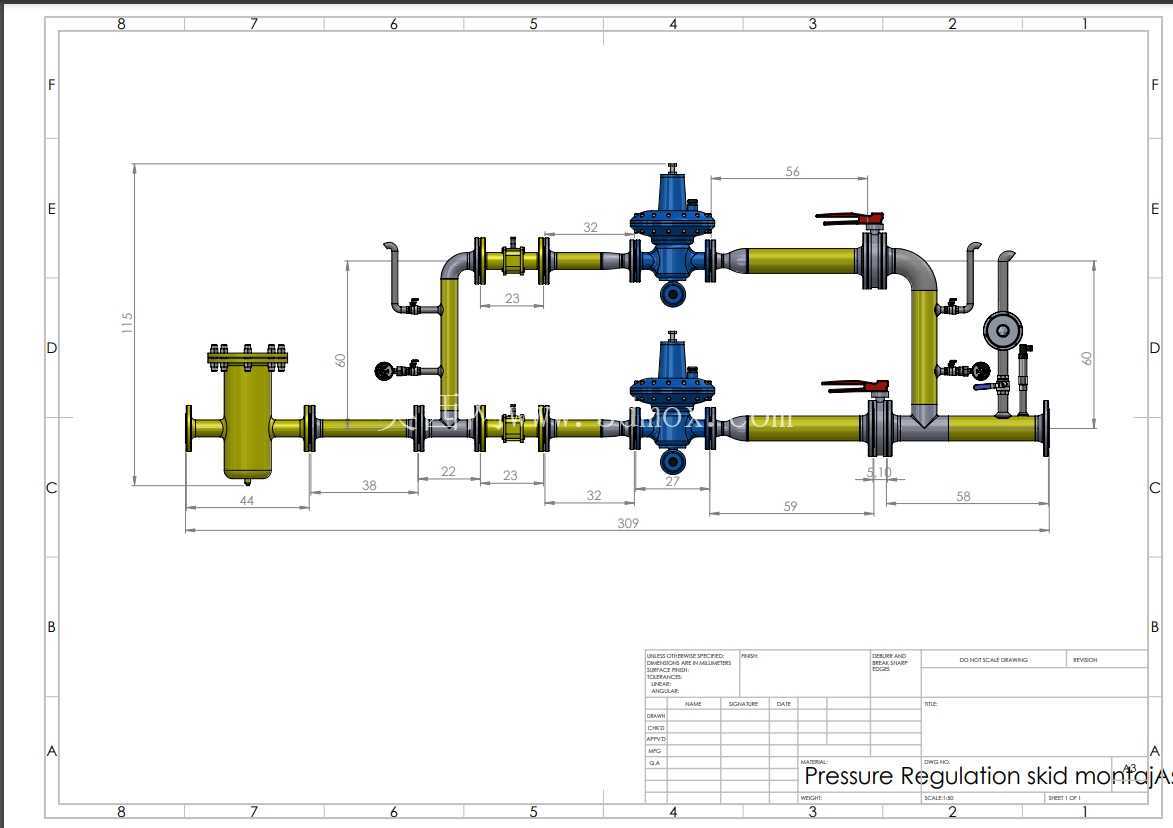

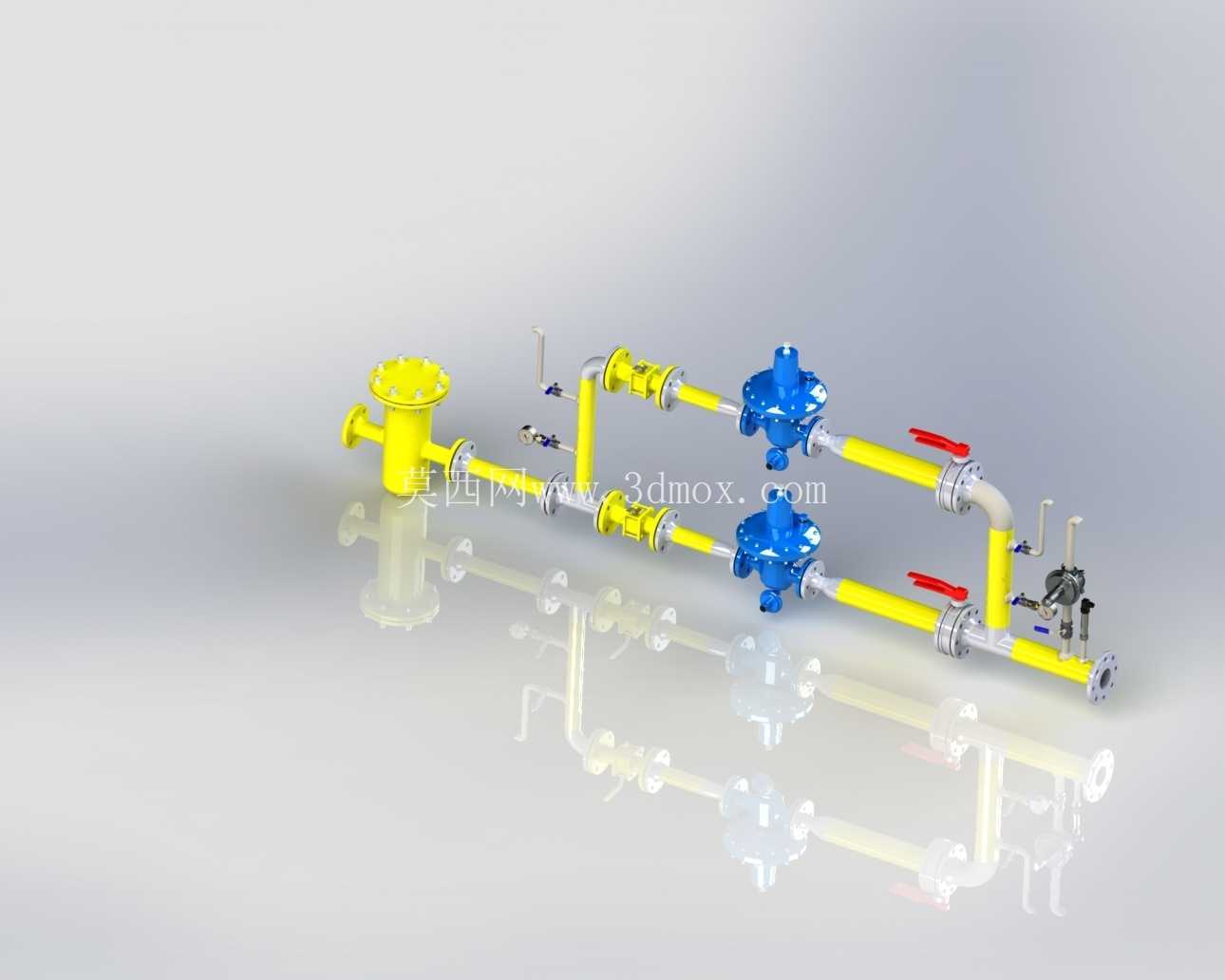

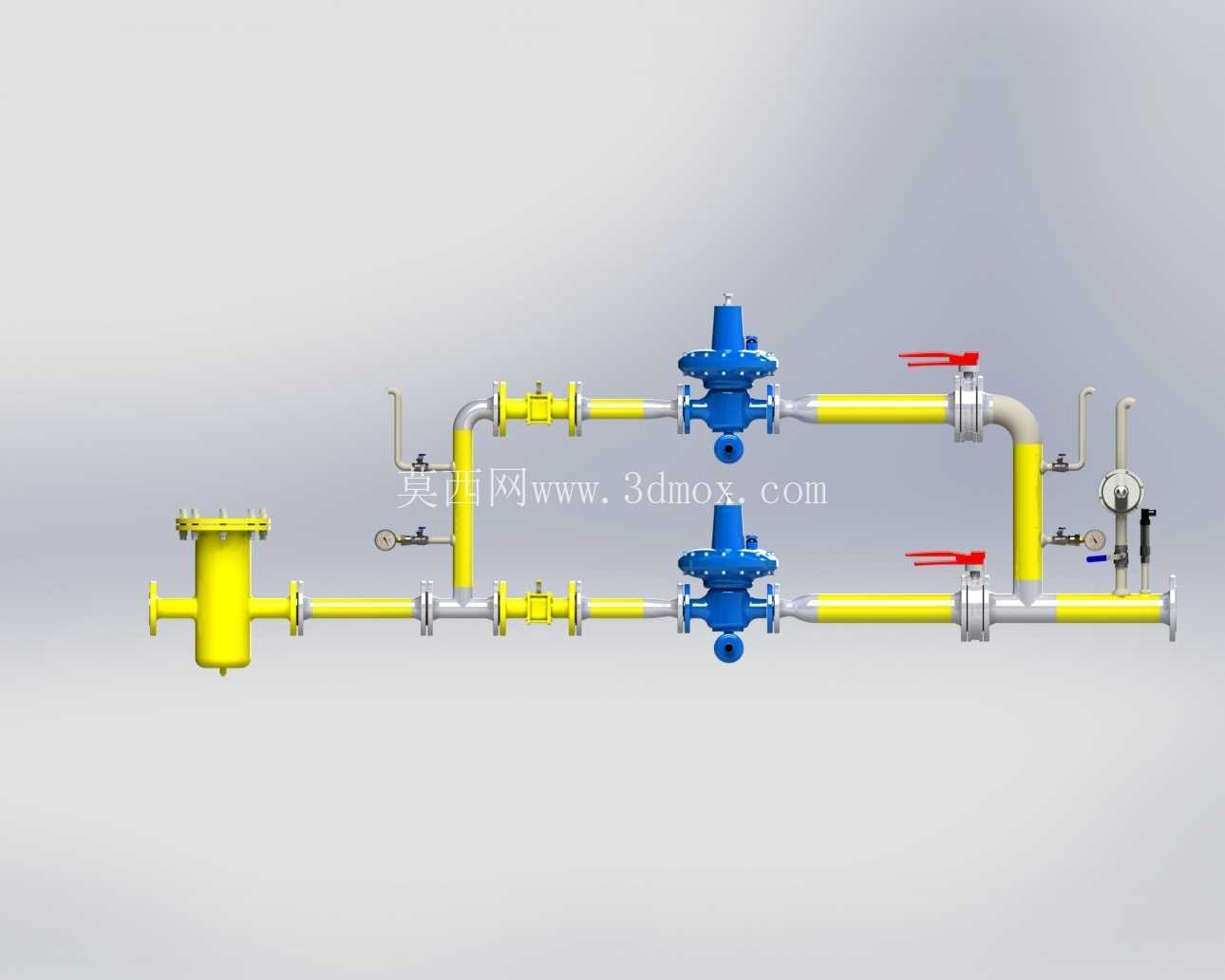

　　这套集成式调压管路装置，主要面向城镇燃气门站、区域调压柜、工业用户燃气进气端这类需要稳定供气压力的场景，核心作用是把上游来的较高压力燃气，调整到下游用户设备允许的工作压力区间，同时在工况波动时维持压力稳定，避免压力超差损坏下游燃烧设备、计量仪表。从结构布局来看，装置采用双路并联的冗余设计思路，正常工况下可单路运行满足供气需求，当其中一路需要检修、滤芯更换或者调压元件维护时，可切换至另一路持续供气，避免停气影响下游生产或民生用气，这种设计在连续供气要求高的工业用户场景适配性极强。

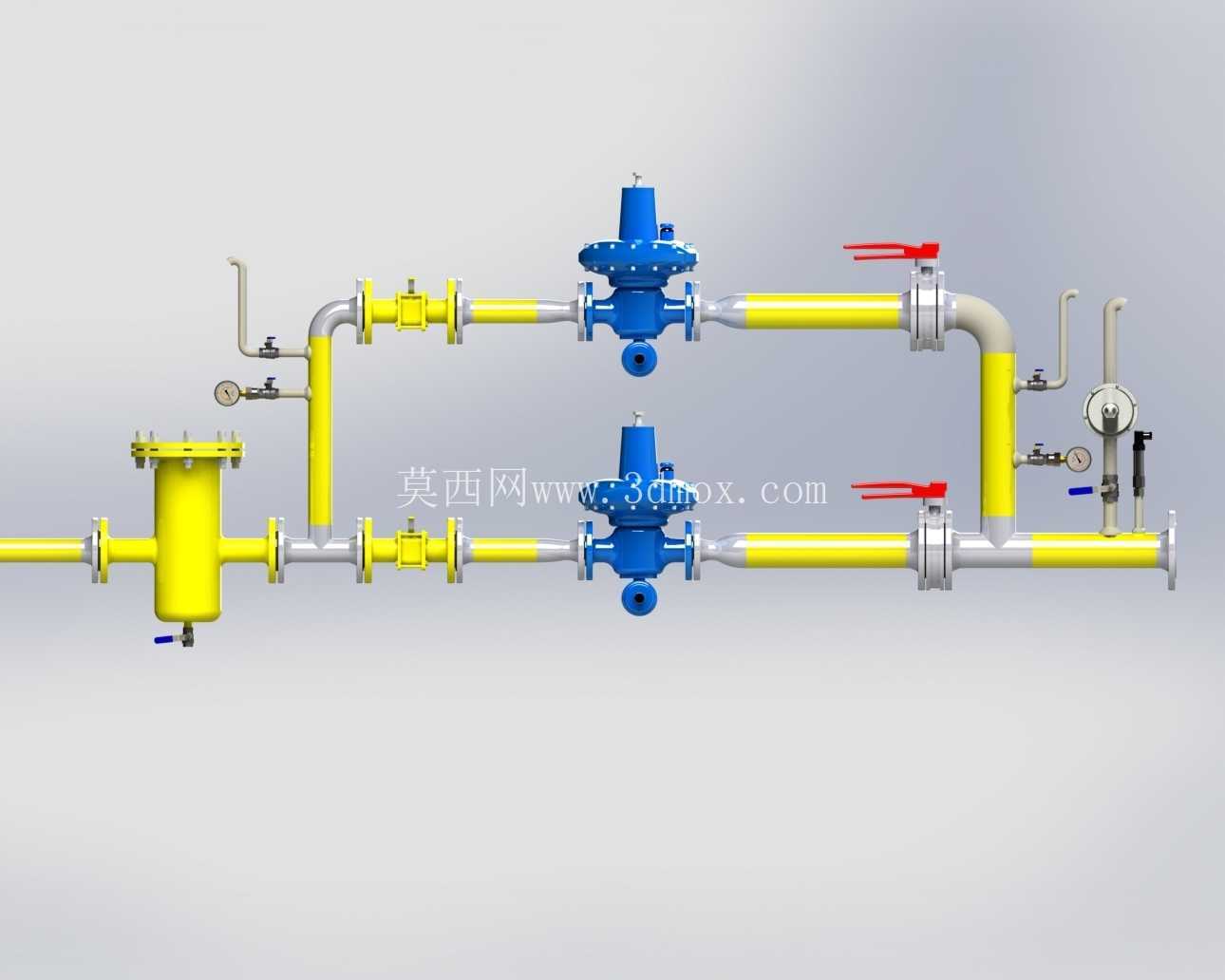

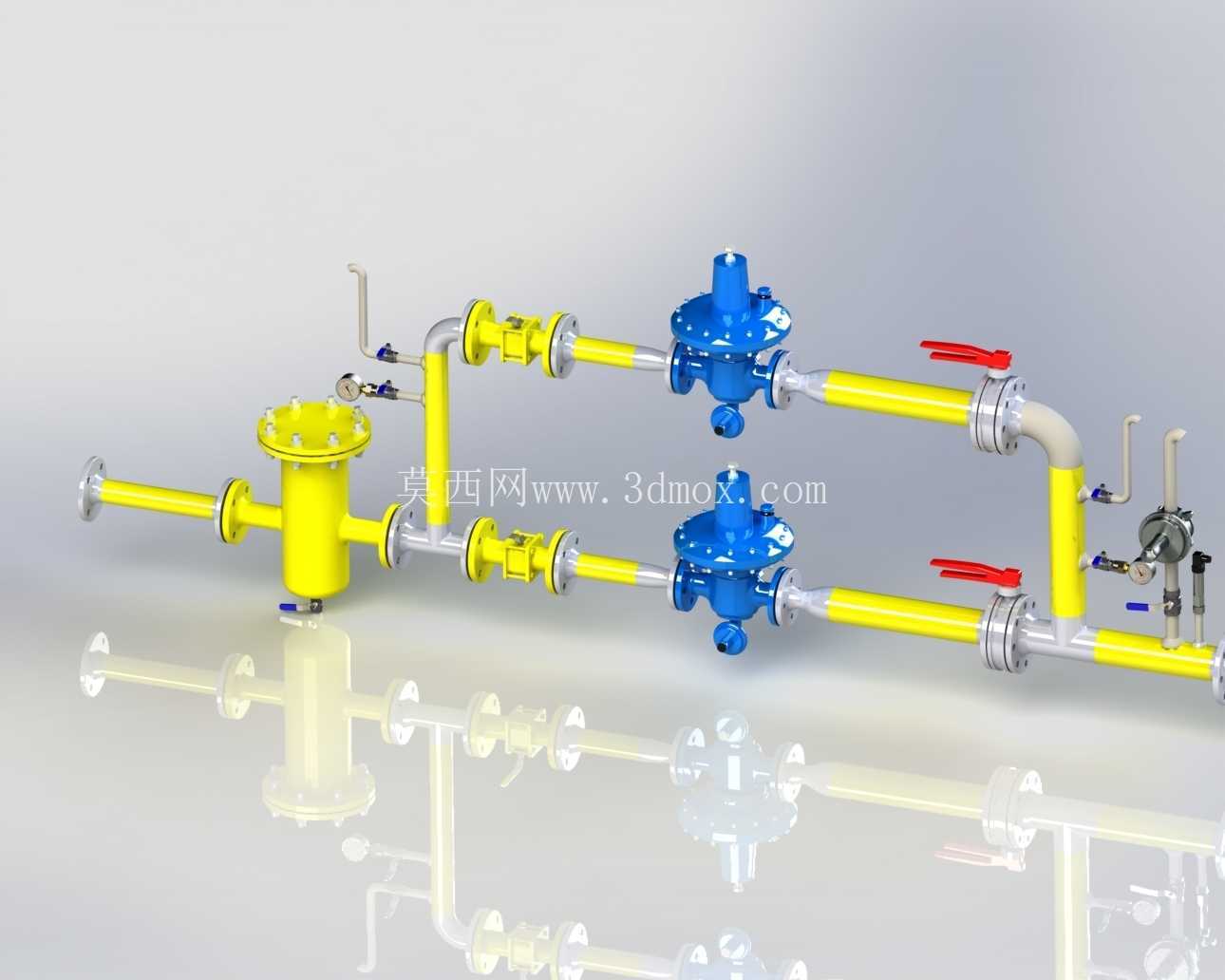

　　装置进气端首先设置了立式过滤结构，内部配置过滤滤芯，可拦截燃气中携带的焊渣、锈蚀颗粒、粉尘杂质，避免杂质进入调压阀的阀瓣、密封面造成调压失效或者内漏，过滤段底部设置排污接口，可定期排出沉积的杂质与积液，保障管路内部清洁度。每一路管路上都配置了独立的直接作用式调压阀，该类调压阀响应速度快，适合中小流量区间的压力稳定控制，阀组前后都设置了手动球阀，用于单路切断，方便检修操作，球阀采用手柄式操作结构，开关状态直观，现场运维人员可快速识别阀门启闭状态。管路连接采用法兰连接形式，所有法兰的密封面尺寸、螺栓孔距都符合通用管路安装标准，可直接和现场预留的进出气管路对接，不需要额外加工过渡连接件。

　　从安装边界来看，装置整体采用撬装集成结构，所有元件都预组装在同一安装基准上，现场安装时只需要固定撬体底座、对接进出口法兰即可，不需要现场逐段配管焊接，大幅缩短现场施工周期，同时避免现场焊接带来的焊渣残留、管路应力变形问题。设计过程中充分考虑了操作空间预留，阀门手柄的操作位置距离撬体边缘留有足够的操作距离，操作人员不需要探身即可完成阀门开关操作，调压阀的调节螺栓位置预留了调节工具操作空间，后期现场压力整定不需要拆解周边管路。管路的弯头采用长半径弯头结构，降低燃气流动过程中的局部阻力损失，减少管路运行过程中的气流噪音，同时避免直角弯头处的杂质沉积问题。

　　每一路调压阀的出口侧都预留了压力检测接口，可现场安装压力表或者压力变送器，实时监测出口压力值，方便运维人员判断调压阀工作状态是否正常。装置的管路通径配置按照常用中小工业用户的用气流量匹配，可覆盖每小时几百方的供气流量需求，适合中小型工业锅炉、分布式能源站点、商业综合体供气这类场景使用。在结构细节上，过滤装置的顶部设置快开结构，更换滤芯时不需要整体拆解过滤筒体，只需要松开顶部快开压盖即可取出滤芯更换，大幅降低运维工作量。所有管路的支撑位置都做了加强处理，避免运输、安装过程中管路变形导致调压阀同轴度偏差，影响调压精度。撬体底座预留了地脚螺栓安装孔，孔位尺寸按照常规混凝土基础的安装间距设计，现场可直接打膨胀螺栓固定，不需要额外配钻。设计时还考虑了管路的热胀冷缩补偿，整体管路的应力分布经过校核，在环境温度变化导致管路伸缩时，不会对调压阀、法兰密封面产生额外的附加应力，避免长期运行出现密封泄漏问题。
