欧规插脚式电源适配器外观结构设计

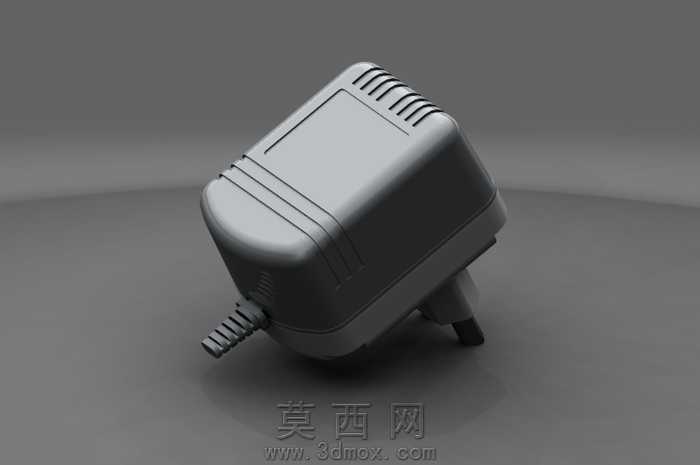

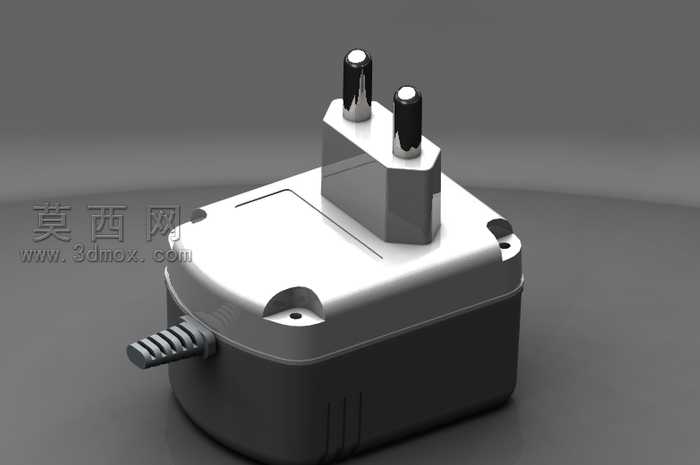

本作品为插墙式欧规电源适配器的三维建模设计，建模阶段优先还原产品的实际装配逻辑与外观比例，首先通过草图绘制定位两个圆柱插脚的中心距与伸出长度，确保插脚尺寸符合欧规插头的通用规格，插脚与上壳的衔接处做了阶梯式限位结构，模拟实际生产中插脚与壳体注塑嵌合的固定方式，避免插脚出现晃动松脱的问题。上壳表面做了微弧面过渡处理，边缘全部采用R2-R3的圆角倒角，既消除注塑生产中的尖角应力集中问题，也能提升日常插拔使用时的握持手感，上壳预留的两个安装孔位对应下壳的卡扣柱，可实现上下壳的免螺丝扣合装配，适配超声波焊接的生产工艺。出线端的防弯折结构做了多道环形凹槽设计，模拟实际线材外被的软胶防护结构，可分散线材弯折时的应力，延长电源线的使用寿命。材质渲染阶段，上下壳体分别赋予不同质感的塑料材质，上壳采用浅灰色哑光ABS材质，粗糙度设置为0.3，模拟普通适配器外壳的磨砂质感，避免表面残留指纹划痕；下壳采用深灰色半哑光PC材质，粗糙度设置为0.25，区分上下壳的视觉层次；金属插脚赋予镀铬金属材质，添加轻微的使用磨损痕迹，提升渲染的真实感；出线端的软胶部分赋予黑色TPU软胶材质，粗糙度设置为0.6，还原软胶的防滑触感。整体建模严格遵循消费类电源产品的设计规范，所有壁厚保持均匀的1.8mm，符合注塑成型的壁厚要求，内部预留的空间可容纳电源板、高压电容等元器件，插脚的位置、壳体的尺寸都参考了市面常见12W功率适配器的规格，可作为同类产品外观设计、结构验证的参考模型，渲染时采用柔和的影棚布光，突出壳体的曲面过渡与材质质感，完整呈现产品的外观细节与结构特征。
