燃料电池钣金防护外壳结构设计方案

　　这款金属壳体采用钣金工艺成型，核心服务于燃料电池的集成防护需求，在分布式发电、备用电源、小型动力单元等场景中，承担核心发电模块的物理防护、散热导流、接口承载多重作用。实际落地场景中，这类壳体需要适配不同功率段的电堆安装需求，既要保证内部电堆、管路、控制元件的安装空间充足，又要控制整体外廓尺寸，满足机柜集成、壁挂安装、设备内嵌等不同部署方式的边界要求。

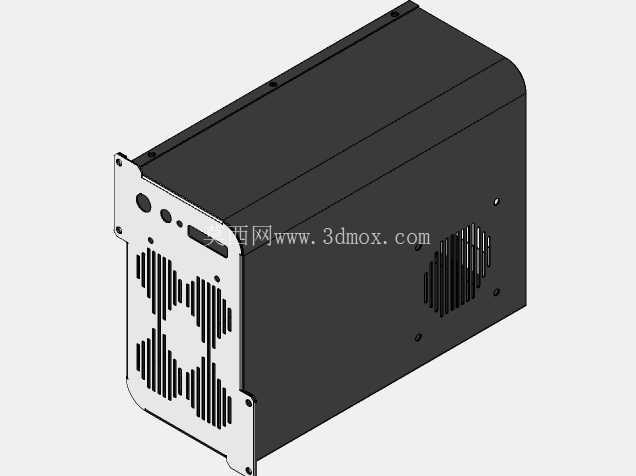

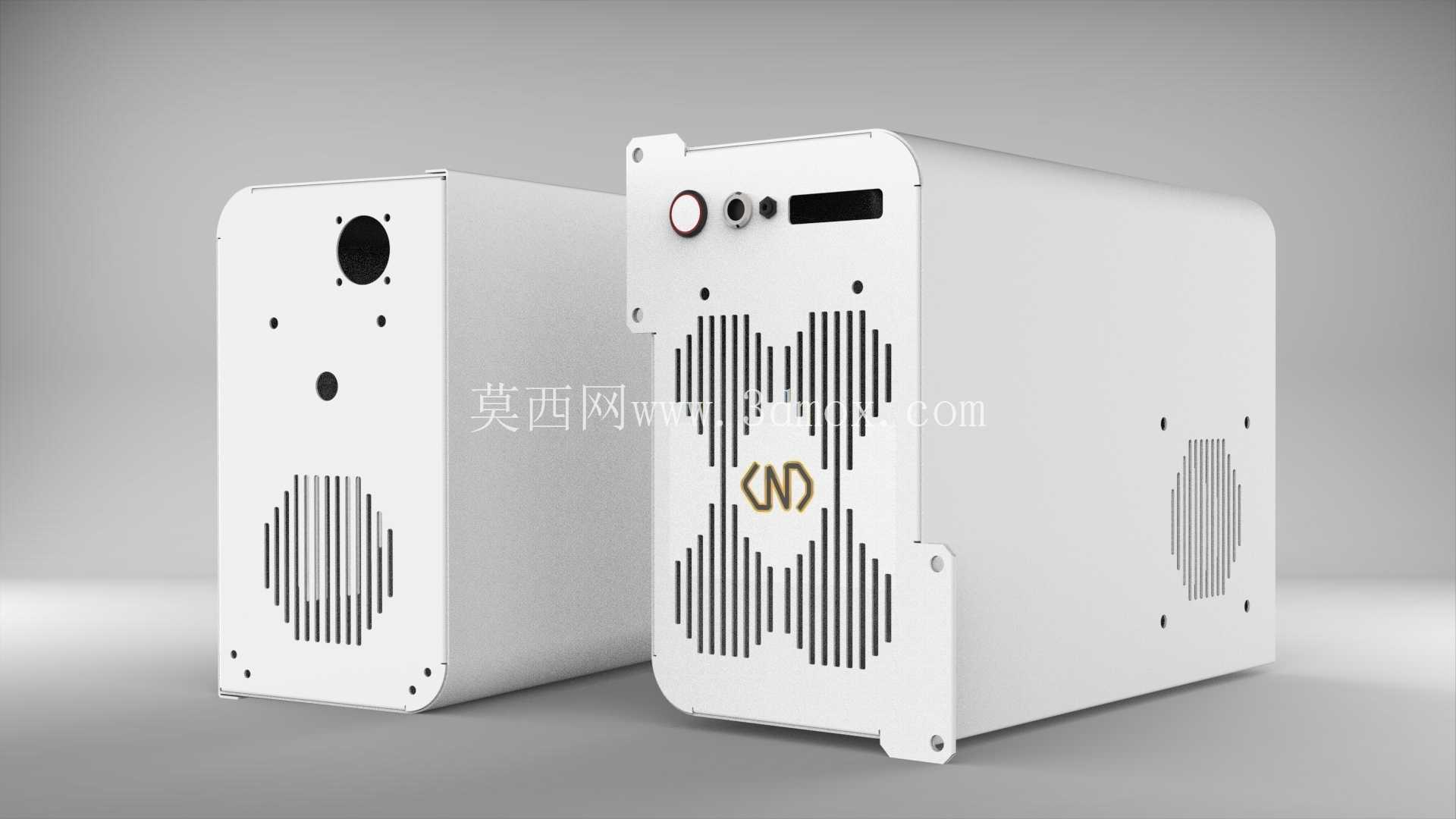

　　从功能特性来看，壳体的结构设计完全围绕燃料电池的运行需求展开：正面开设的多组通风格栅，并非简单的开孔装饰，而是对应电堆散热风道的走向设计，格栅的开孔率、条缝宽度经过匹配计算，既保证运行时的通风量满足散热需求，避免电堆工作温度过高影响输出效率，又能阻挡大尺寸异物进入壳体内部损伤核心元件；侧面预留的圆形接口位，分别对应燃料输入、电力输出、信号采集的接头安装，接口周边做了翻边强化处理，避免接头插拔受力时出现钣金变形；壳体边角处的安装固定耳，采用一体折弯成型，每个固定耳上预留的安装孔位公差控制在±0.1mm范围内，保证多台设备并排安装时的孔位对齐度，也能适配不同规格的安装支架，无需现场二次打孔。

　　设计思路上，这款壳体没有采用复杂的拼焊结构，而是优先选用折弯+铆接的成型工艺，减少焊接变形带来的尺寸误差，同时降低后期表面处理的难度。壳体的板材厚度根据受力位置做了差异化选择：安装面、接口承载面选用稍厚的板材，保证结构强度，非受力的护板则选用轻量化板材，控制整体重量，方便单人完成设备搬运与安装。壳体内部预留了多处安装凸台，用于固定电堆固定架、线路理线架、散热风扇支架，所有凸台的位置都经过干涉校验，安装完成后内部管路、线路不会出现挤压、弯折的情况，也预留了足够的维护操作空间，后期检修时无需完全拆解壳体即可完成常规元件更换。

　　外形尺寸与安装边界方面，这款壳体采用方正的立方体构型，没有突出的外置结构，能够最大化利用安装空间，适配标准机柜的层板安装尺寸；壳体底部预留了接地柱安装位，满足电气设备的安全防护要求；表面采用哑光喷塑处理，既提升了壳体的耐腐蚀能力，适应工业现场、户外备用电源等不同使用环境的防腐需求，也避免反光对运维人员的视线干扰。实际装配过程中，壳体的两个半体采用定位卡扣+紧固件的组合连接方式，定位卡扣能够在装配时快速对齐两个半体的位置，减少装配调整时间，紧固件则选用标准件，方便后期运维时的拆解与复装。针对燃料电池运行时可能产生的少量凝露，壳体底部还预留了隐蔽的导流孔，能够及时排出壳体内的积液，避免积液浸泡内部元件引发故障，导流孔的位置做了折弯遮挡，不会影响壳体整体的防护等级。
