12V转220V2000W车载逆变电源结构设计

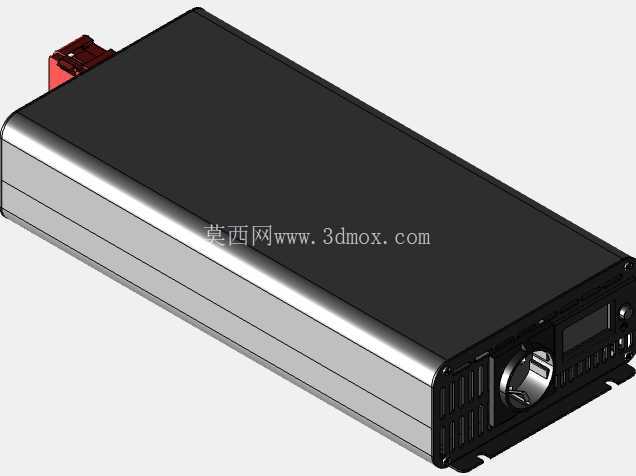

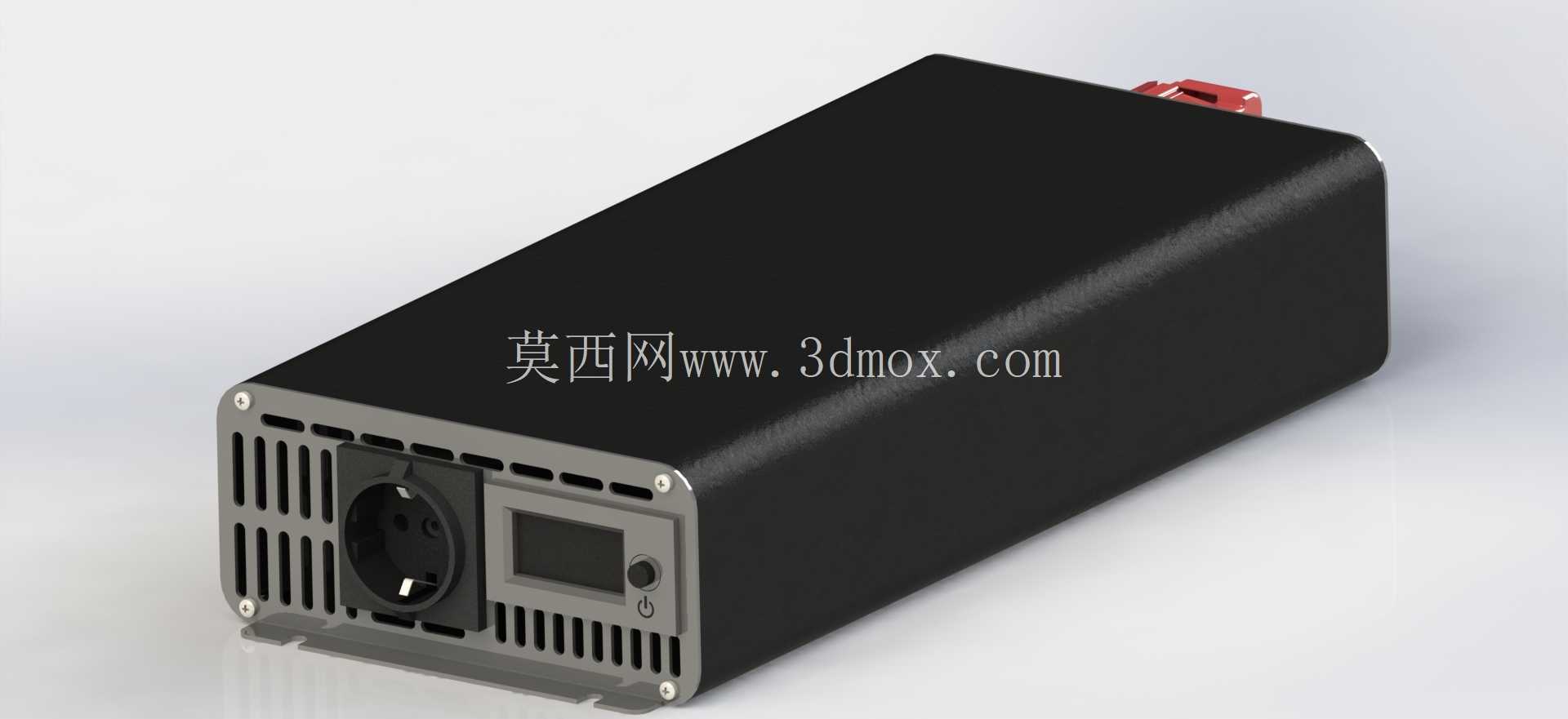

　　前端面板采用银灰色金属板材加工，集成了欧式交流输出插座、数显状态屏、实体电源按键，面板区域围绕插座与显示屏开设多组平行通风格栅，格栅的开孔方向与内部散热风道走向匹配，能够在设备内置散热风扇工作时形成顺畅的进出风通路，避免功率器件长时间高负载运行时出现热量堆积。整机绕线尺寸控制在长度407.75毫米、宽度173毫米、厚度76毫米的区间内，这个尺寸边界在设计时充分考虑了车载安装的空间限制，既可以放置在乘用车后备箱侧边储物格、旅居车柜体预留安装位，也可以通过侧边固定孔位完成壁挂式安装，适配不同场景的安装需求。这款2000W功率等级的12V转220V逆变装置，核心应用场景覆盖户外作业临时供电、车载旅居用电补充、小型应急备电场景，能够将低压直流电能转换为通用市电规格的交流输出，满足常规小功率家电、作业工具的用电需求。从结构设计层面来看，整机采用长方体封闭式金属壳体，主体外壳做哑光黑色硬质氧化处理，既可以提升壳体的耐磨抗刮性能，也能在户外多尘、轻微溅水环境下为内部功率器件提供基础防护，同时金属壳体本身可作为散热载体的一部分，分担功率器件工作时产生的热量导出需求。

　　壳体边角做小圆弧过渡处理，避免安装搬运过程中尖锐边角造成磕碰损伤，壳体拼接处采用隐藏式螺丝固定，保证外观整体性的同时，也能减少外部水汽、粉尘从拼接缝隙进入设备内部的概率。从功能实现的结构匹配来看，内部功率模块、逆变主板、散热组件的排布完全贴合壳体内部空间，高压输出区域与低压输入区域做了物理隔离设计，前端的数显屏可以实时显示输入电压、输出功率、设备运行温度等参数，方便使用者随时掌握设备工作状态，电源按键带状态指示灯，可直观反馈设备的启停状态。输出插座选用通用规格的欧式插座，能够适配多数常规交流插头，满足不同用电设备的接插需求。

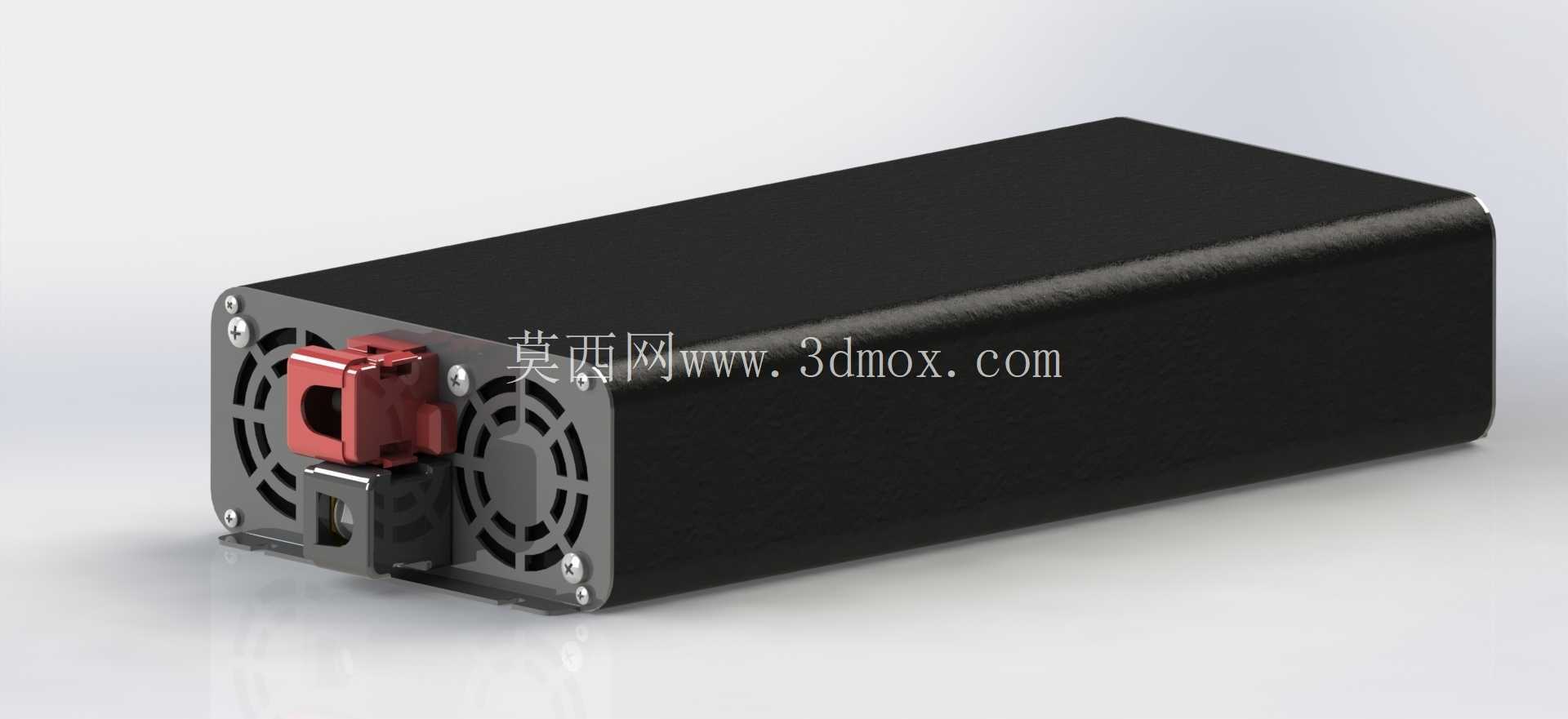

　　在设计思路上，这款逆变装置没有采用冗余的外观装饰结构，所有外部结构特征都服务于功能实现：顶部的红色输入接线端子做了凸起防护设计，避免接线后异物触碰造成短路，壳体侧面的散热鳍片结构与内部铝制散热基板直接贴合，能够将MOS管、变压器等核心发热器件的热量快速传导到外部壳体，配合前端风道设计形成被动+主动结合的散热体系，保证2000W满功率输出时设备的温度控制在合理区间。对于结构设计从业者来说，这款模型的壳体分件、安装位预留、风道设计逻辑都有较高的参考价值，尤其是在小体积大功率电力电子设备的结构布局上，如何平衡散热需求、安装空间、防护等级三者的关系，这款产品的结构处理方式提供了很实际的参考样本。

　　在设备选型适配层面，这个尺寸规格的逆变装置既不会因为体积过大占用过多安装空间，也不会因为体积压缩过度影响散热效率，2000W的功率输出能力可以覆盖多数户外场景的用电需求，从手持电动工具到小型厨用电器都能适配，前端面板的接口与显示布局也符合常规用电设备的操作习惯，使用者不需要额外学习就能快速完成接线与启停操作。需要注意的是，建模还原过程中重点呈现了设备的外部结构特征与安装接口尺寸，内部的电路走线、元器件排布做了合理简化，结构设计人员参考时可以直接提取外部安装尺寸、接口位置、壳体分件逻辑用于配套安装结构的设计，不需要额外调整尺寸适配。
