框架式多瓶组圆筒级联储气装置

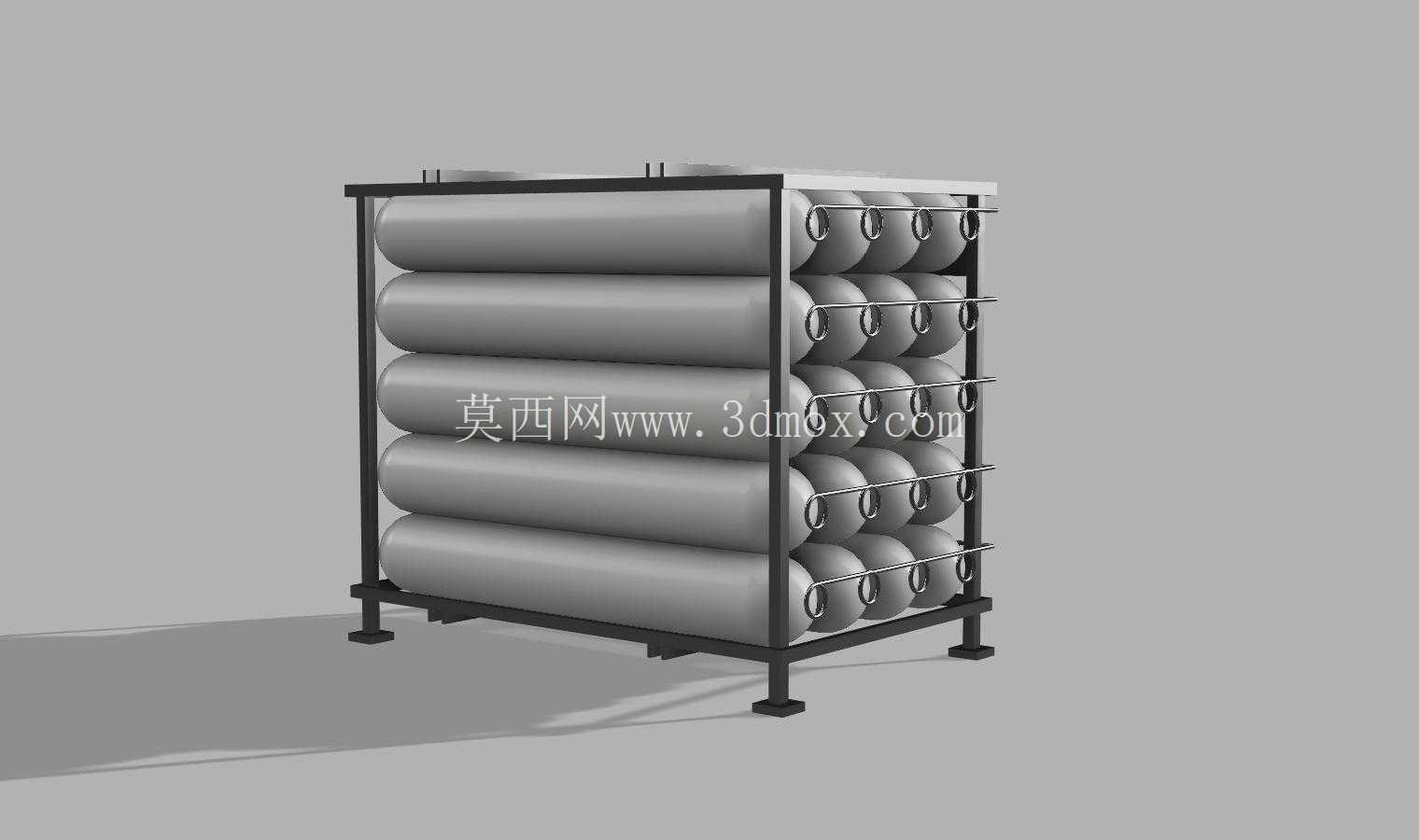

　　在工业气体集中供气、中小规模用气站点临时补压、特种气体分装转运的场景里，零散钢瓶摆放杂乱、接管繁琐、安全管控难度大的问题长期存在，这款集成框架式的圆筒级联储气结构，正是针对这类现场痛点完成的结构化设计。整套装置以标准高压无缝钢瓶为核心储气体单元，摒弃了传统单瓶独立放置、分散接管的布置方式，将多支同规格圆筒形储气瓶按行列规整排布，通过外侧的钢制焊接框架完成整体承载与固定，框架底部设置带安装孔的支撑脚，可直接通过膨胀螺栓固定在硬化混凝土地面，也可配合叉车槽位实现整组短距离转运，适配固定站点与临时用气点的双重使用需求。

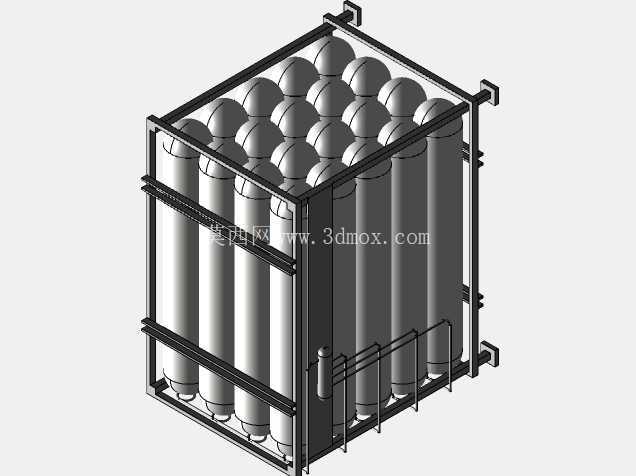

　　从结构设计逻辑来看，框架主体采用矩形钢管拼焊成型，竖向立柱与横向围框形成闭合受力结构，每一层钢瓶的对应位置都设置了弧形定位抱箍，抱箍内侧贴有橡胶缓冲垫，既可以避免钢瓶与金属框架直接接触产生磕碰损伤，也能在设备转运、气流冲击产生振动时吸收部分能量，防止钢瓶出现位移磨损。钢瓶之间采用级联式汇流排连接，每一支钢瓶的瓶口都配置独立的截止阀，可根据实际用气量需求灵活开启对应数量的储气瓶，单瓶检修或更换时无需关停整套供气系统，大幅降低运维阶段的停机影响；汇流排末端统一引出总供气接口，可直接对接下游减压装置与输气管网，省去现场零散配管的复杂工序。

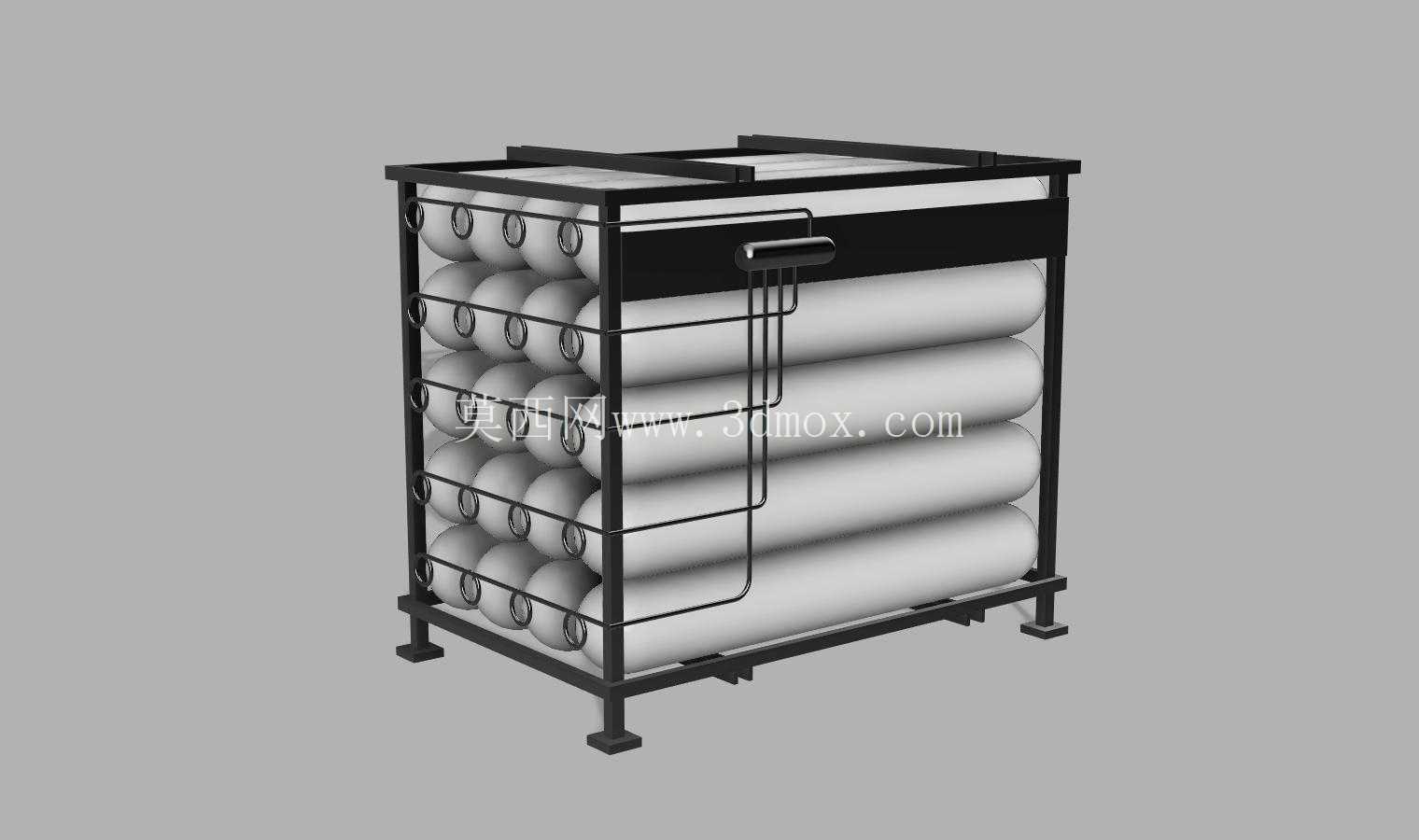

　　考虑到现场操作的便利性，框架一侧设置了爬梯结构，运维人员可借助爬梯到达上层钢瓶位置，完成阀门启闭、接口检漏等日常操作，爬梯踏步采用防滑花纹钢板弯折成型，与框架主体焊接固定，承重满足单人操作的载荷要求。框架顶部设置了整圈防护挡板，可避免高空坠物直接撞击钢瓶瓶口与阀门组件，降低外力破坏带来的泄漏风险。从安装边界尺寸来看，整套装置的外轮廓尺寸适配标准工业厂房的通道宽度，整组摆放时预留的操作间距不小于0.8米，满足燃气、工业气体站点的安全防火间距要求；底部支撑脚的安装孔位按照通用混凝土基础的预埋螺栓间距设计，现场无需额外做特殊基础处理，只要地面平整度误差不超过5mm/m即可完成安装固定。

　　在功能适配性上，这套级联储气结构可根据存储介质的不同更换对应材质的密封件与汇流排管材，既可以存储压缩空气、氮气这类常规工业气体，也可通过配件适配氧气、氩气等特种工业气体的存储需求，相比立式大型储罐，该结构的采购成本更低、安装周期更短，扩容也更加灵活，用气量提升时可直接多组并联接入汇流总管，无需对原有供气系统做大规模改造。建模过程中对每一处焊缝位置、钢瓶与框架的间隙、阀门操作空间都做了1:1的还原，钢瓶的弧度、框架管材的壁厚、爬梯的踏步间距都符合实际产品的工程尺寸，不存在结构干涉问题，可直接用于场站布置方案的可视化展示、结构受力仿真分析的基础模型，也可作为同类集成供气设备设计的参考原型，帮助结构设计人员快速完成框架受力校核、管路走向优化等工作，减少从零开始建模的重复工作量。
