管道式静态混合装置结构设计

　　在工业冷却循环系统的现场改造与配套设计中，常遇到不同温度流体需快速均质混合的工况，比如冷水机输出的低温冷却水与系统回流的温水需要在进入冷却器前完成充分掺混，避免因流体温差分层导致冷却器换热效率波动、局部热应力集中等问题，这款管道式静态混合装置就是针对这类工况设计的管路内构件。

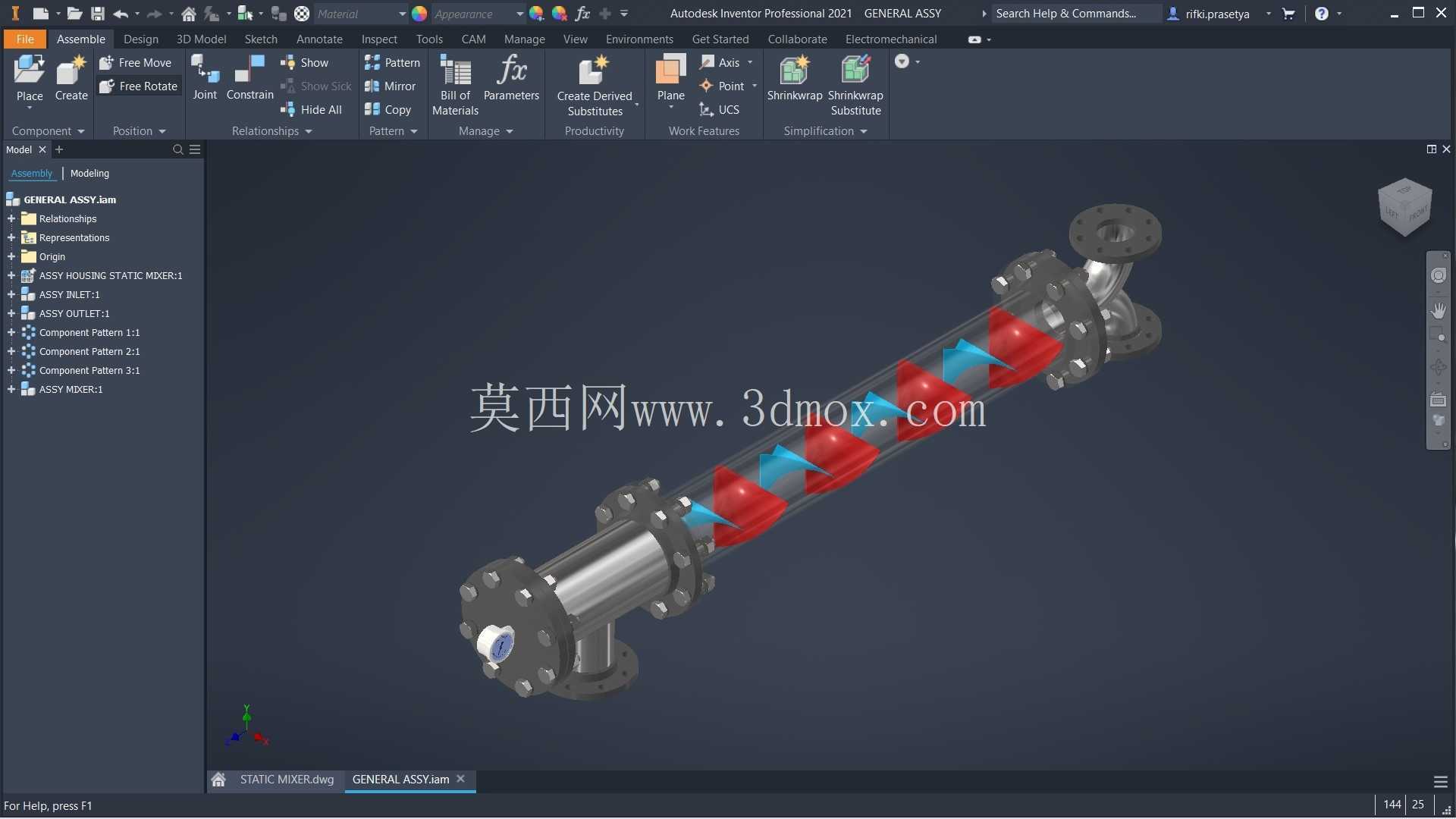

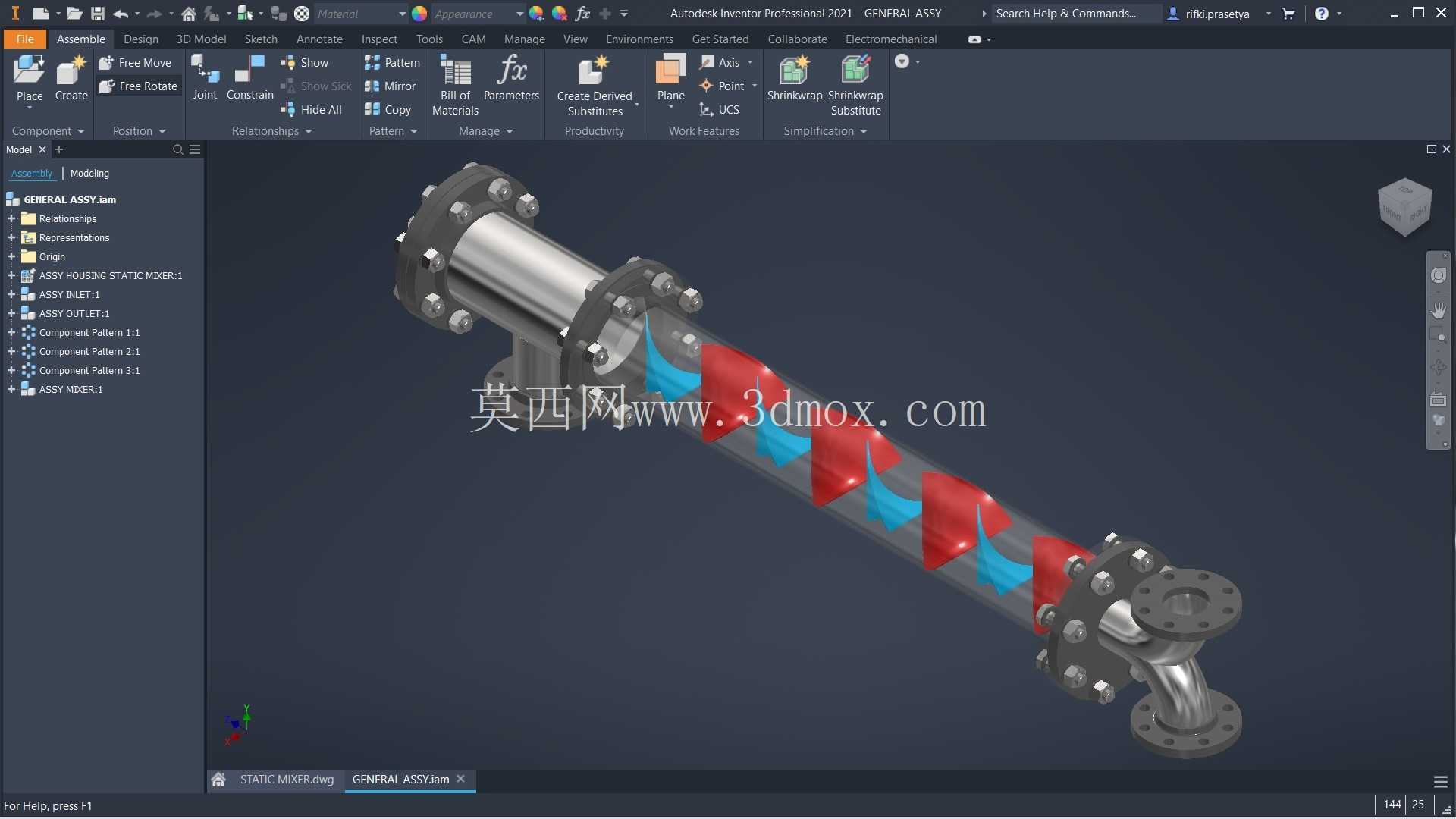

　　从结构设计逻辑来看，该装置没有额外的动力驱动部件，完全依靠管路内流体自身的流动动能完成混合过程，核心的混合单元采用交错排布的螺旋导流结构，当流体依次通过每一组混合单元时，会被不断分割、转向、重新汇合，原本分层流动的冷、热水流会在多次剪切、旋流作用下快速完成温度与组分的均质，不需要额外接入电源或配套传动机构，安装后可长期无维护运行，适配连续运行的工业冷却回路。

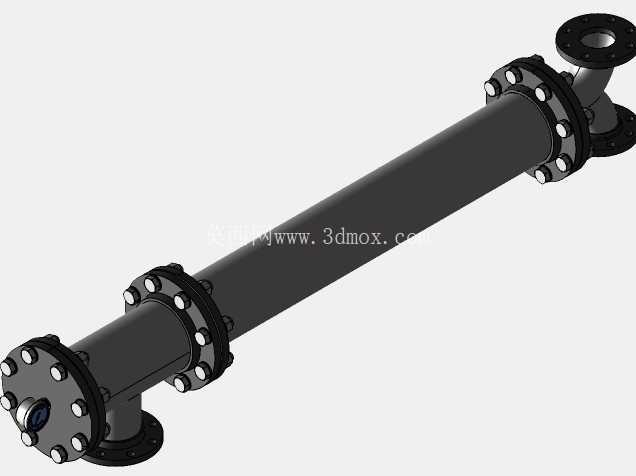

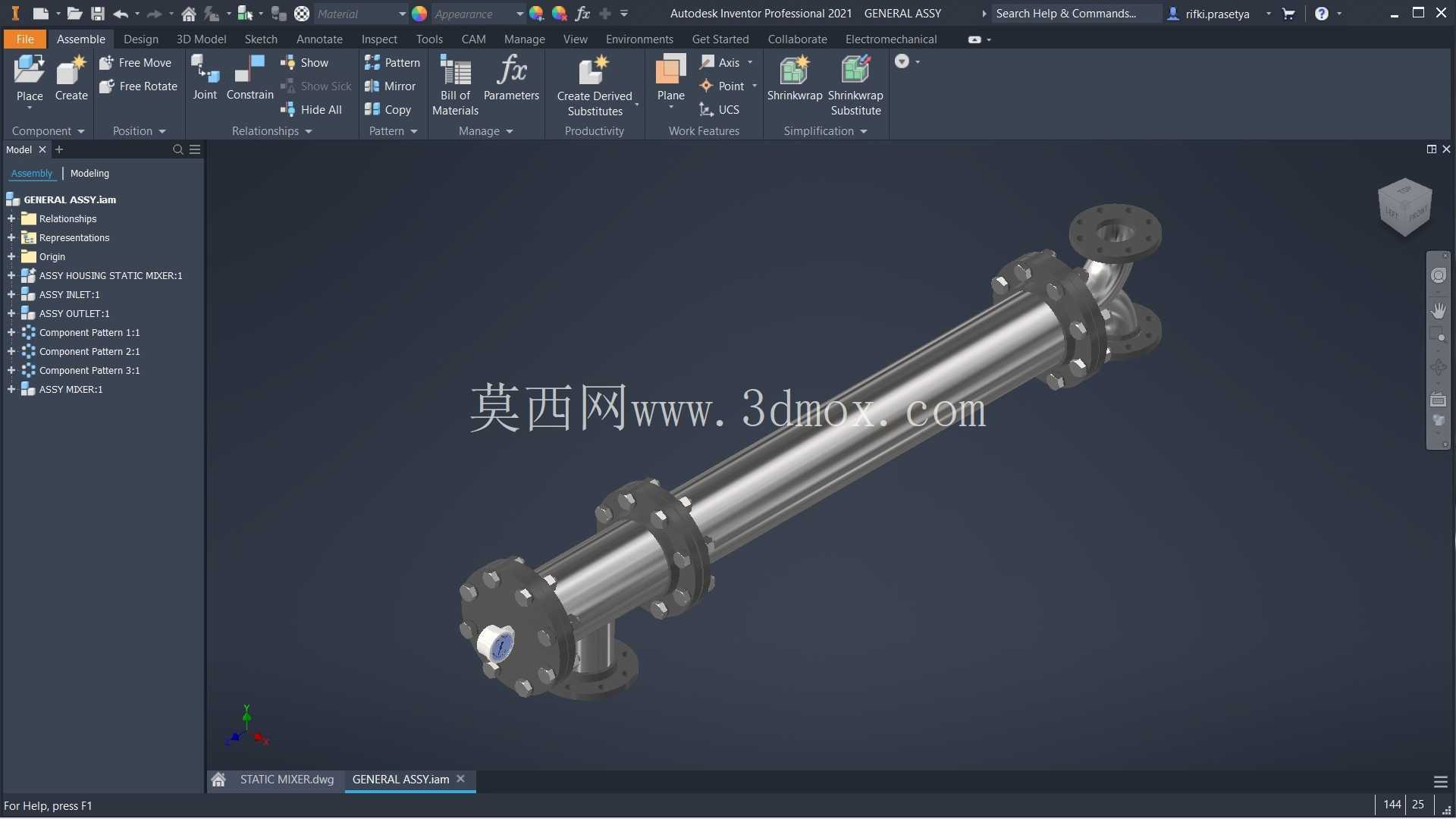

　　整体外形采用标准圆管段结构，两端配置与工业管路匹配的法兰连接接口，安装时可直接串接在冷却器入口的管路上，不需要对原有管路做大规模改动，安装边界与同通径的常规管道法兰保持一致，现场施工时可直接替换对应长度的直管段，不需要额外调整管路支撑位置。管体上预留的密封结构采用常规的静密封设计，配合法兰端面的密封垫可满足常规水压工况的密封要求，避免运行过程中出现滴漏问题。

　　从实际应用场景出发，这类静态混合装置除了用于冷却系统的水温均质，还可适配不同流体的管路混合需求，比如水处理过程中的药剂投加混合、化工管路中的不同组分流体预混等场景，只要匹配对应的管路通径与工况压力，就可以直接串接使用。设计过程中对混合单元的排布角度做了优化，在保证混合效果的前提下尽可能降低流体通过的阻力损失，避免因加装混合装置导致整个管路系统的压损过大，影响循环泵的工作效率。

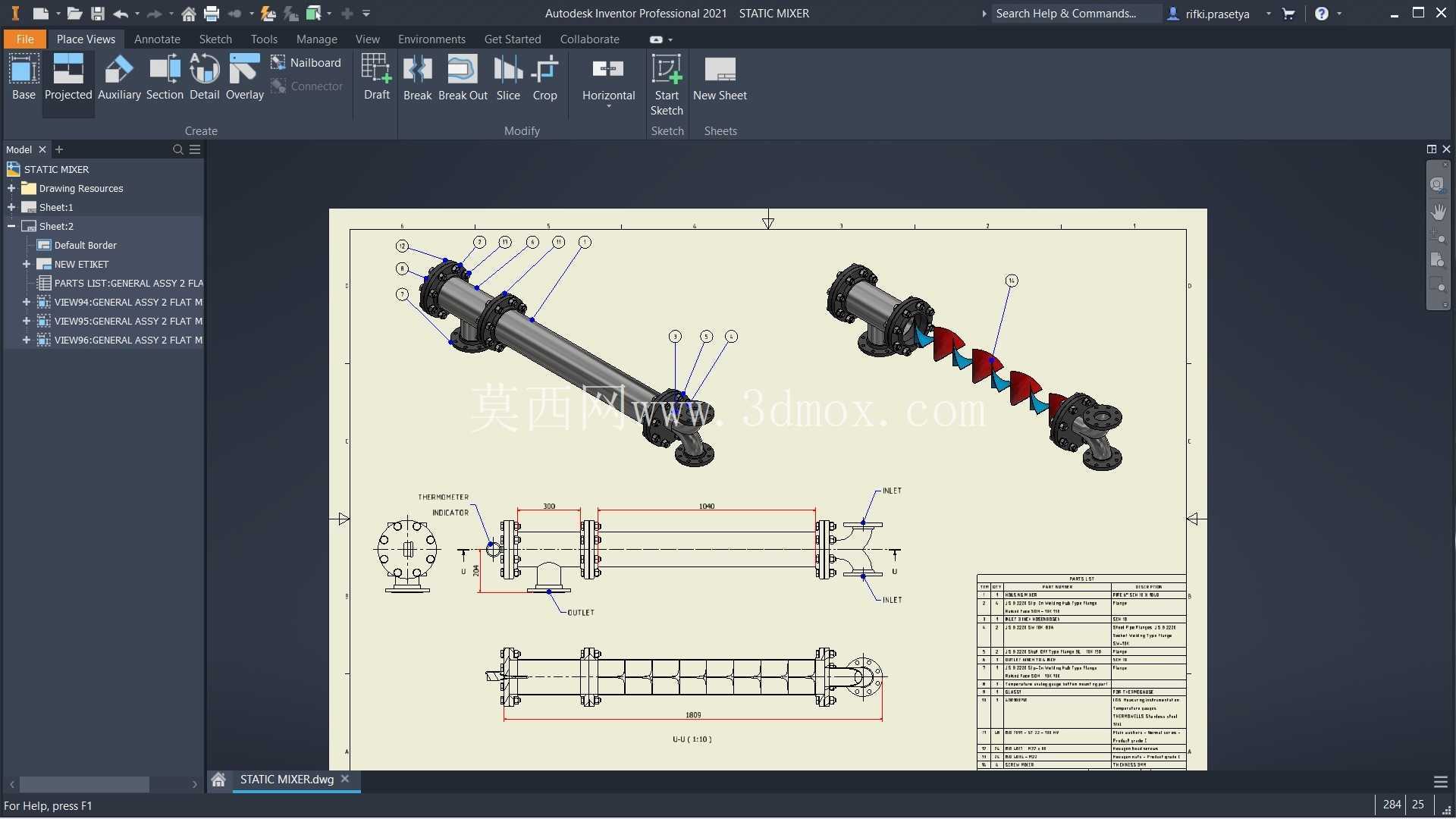

　　图纸中完整呈现了装置的总装结构、各零部件的装配关系、关键配合尺寸，以及混合单元的排布方式，结构设计人员在做管路系统配套设计时，可以直接参考该结构的安装尺寸做管路布局，也可以根据实际工况的通径、流量需求对混合单元的数量、导流角度做参数化调整，适配不同流量、不同介质的混合需求。装置的所有零部件均采用常规机械加工工艺即可生产，管体可采用标准无缝钢管加工，混合单元可采用板材冲压成型后焊接固定，法兰采用标准件即可，整体加工难度低，生产成本可控，适合批量配套生产。

　　在安装边界设计上，装置的整体长度根据混合单元的数量做匹配，对应不同通径的规格都有对应的长度参数，现场安装时两端法兰的螺栓孔位与同压力等级的标准法兰完全通用，不需要单独加工过渡连接件，降低现场安装的复杂度。同时装置的内部结构没有活动部件，运行过程中不会出现部件磨损、卡滞的问题，长期运行的可靠性远高于带搅拌机构的动态混合装置，特别适合无人值守的连续运行工业管路系统。
