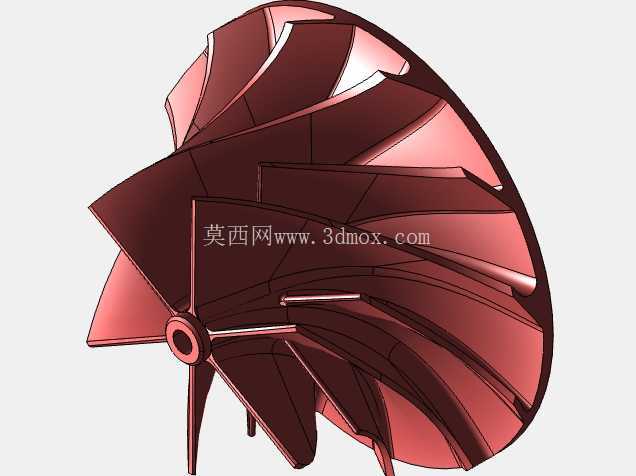

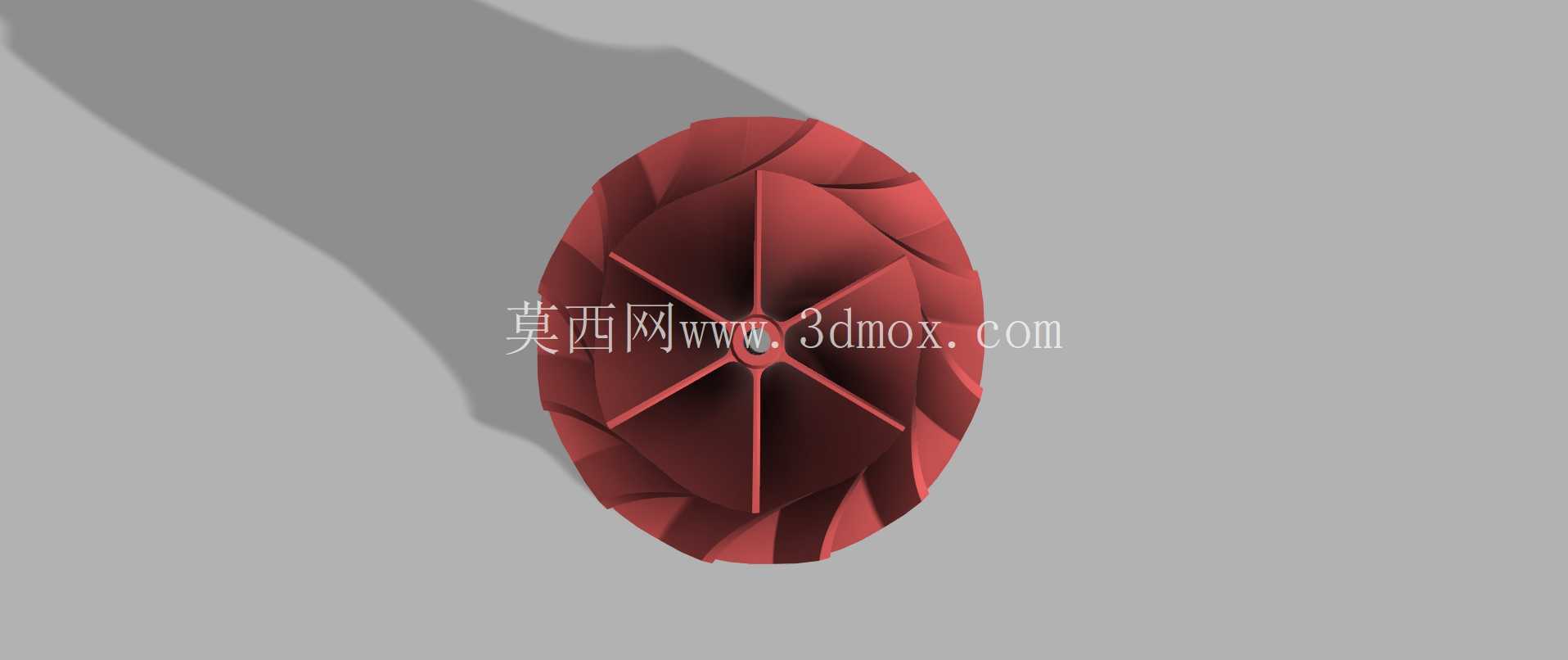

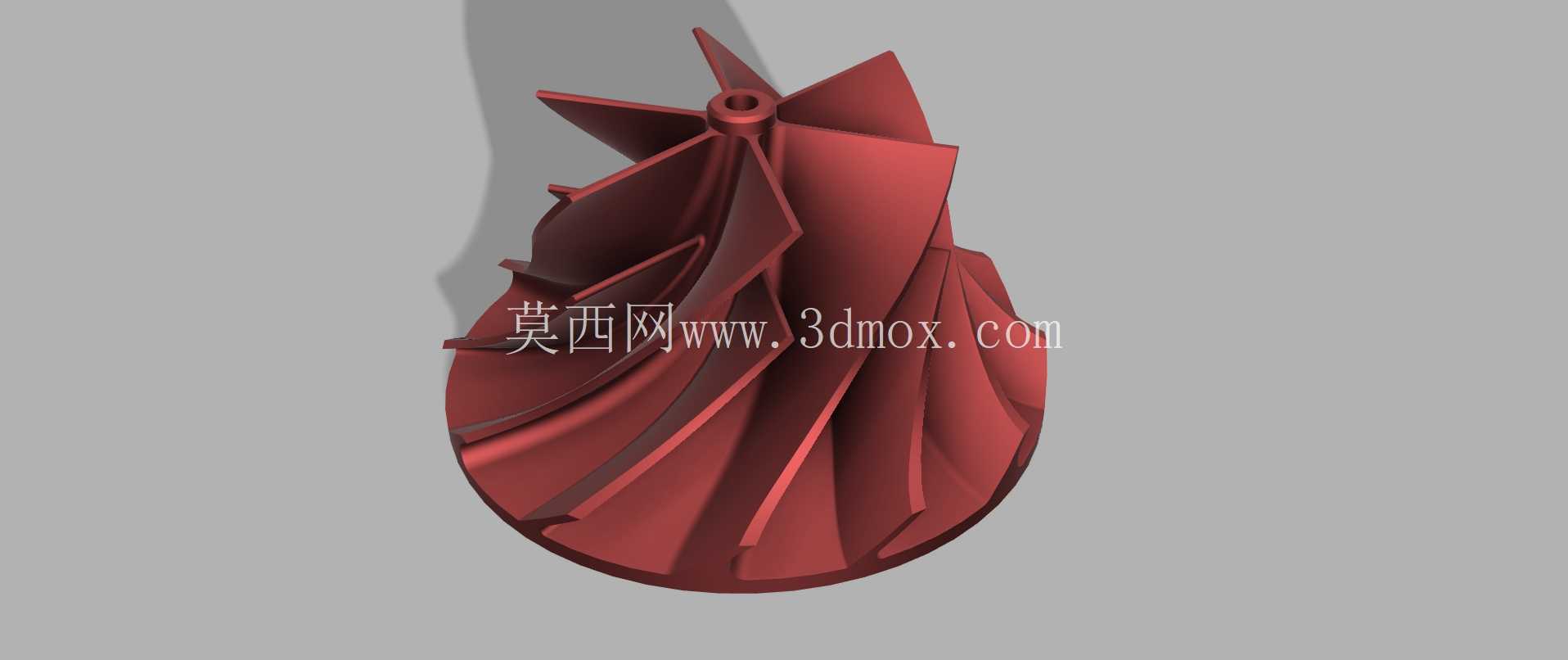

这类径流涡轮叶片常见于小功率涡轮增压器、微型燃气轮机、小型膨胀机的核心做功单元,和轴流叶片不同,径流结构的工质是沿径向流入、轴向流出,单级就能实现较高的焓降,在小流量工况下的效率表现远优于同尺寸轴流结构,很适合对安装空间有严格限制的紧凑型动力场景。做结构设计的时候首先要匹配流道的通流能力,叶片的进口角要和来流方向完全贴合,避免气流冲角过大造成入口分离损失,出口角则要结合后续扩压器的入口参数调整,保证气流流出叶轮时的余速损失控制在合理区间。这个叶片的叶型采用空间扭曲设计,从轮盖侧到轮盘侧的叶型截面弦长、安装角都做了渐变处理,不是简单的直纹面扫掠,目的是让整个叶高方向的负荷分布更均匀,避免局部流速过高引发激波损失,同时也能降低叶片表面的附面层增厚速度,减少二次流损失。轮毂位置设计了带定位台阶的中心安装孔,孔的公差带要和配套涡轮轴的配合公差匹配,一般选过渡配合保证同轴度,端面的定位凸台要和轴肩贴合,控制装配后的端面跳动量,避免高速旋转时出现动不平衡量超标的问题。
叶片和轮毂的过渡位置做了大圆角处理,这个位置是应力集中的高发区,圆角半径不能过小,否则在高速旋转产生的离心力、气流交变载荷共同作用下,很容易在根部萌生疲劳裂纹,圆角的取值还要兼顾流道的光滑过渡,不能让流道在根部出现突兀的截面突变影响通流。叶片的前缘做了小圆头钝化处理,不是尖锐的切削结构,实际运行中气流来流方向会随着工况波动有小范围变化,钝化前缘能适应一定范围的冲角变化,降低变工况下的前缘损失,同时也能提升叶片前缘的抗异物冲击能力,避免小颗粒杂质打坏叶尖。
叶尖位置和轮盖之间要预留合理的间隙,间隙过小会因为热膨胀、转子振动出现刮蹭,间隙过大会产生叶尖泄漏损失,降低整级效率,设计时要结合工作温度下的材料热膨胀系数、转子的径向跳动量、轴承的游隙值综合计算间隙值。整个叶轮的叶片数量经过流场仿真优化,数量太少会导致叶道通流面积过大,气流在叶道内的导流不足容易产生旋涡,数量太多则会增加气流的摩擦损失,同时增大叶轮的转动惯量,影响转子的响应速度。叶片的型面粗糙度要控制在合理范围,粗糙的表面会增大附面层的摩擦阻力,降低效率,对于高速旋转的部件,表面粗糙度还会影响积垢的附着速度,长期运行中积垢会改变叶型的实际型线,造成性能衰减。
做三维建模的时候,要先根据一维热力计算得到的进出口速度三角形确定各截面的叶型参数,再通过曲面放样生成整体叶型,之后对轮毂过渡、前缘后缘做倒圆处理,建模完成后要做实体的壁厚检查,保证每个位置的叶片厚度满足强度要求,避免出现局部壁厚过薄的问题,还要做转动惯量、质心位置的测算,为后续的转子动力学计算提供基础参数。这类叶轮在装配前要做动平衡校验,因为工作转速通常在每分钟几万转,微小的不平衡量都会产生很大的离心力,引发整机振动,所以建模时就要保证结构的对称性,叶片的型面公差、位置公差都要严格控制,避免加工后出现不平衡量超标的问题。实际应用中,这类涡轮叶片的工作环境通常是高温高压的燃气或者蒸汽环境,所以结构设计时还要考虑材料的高温强度,叶型的厚度分布要结合离心力的应力分布做调整,在应力较大的根部位置适当增加壁厚,在应力较小的叶尖位置适当减薄,在保证强度的前提下尽可能降低叶轮的整体重量,提升转子的动态响应性能。
