带薄膜执行机构的一英寸法兰式控制阀

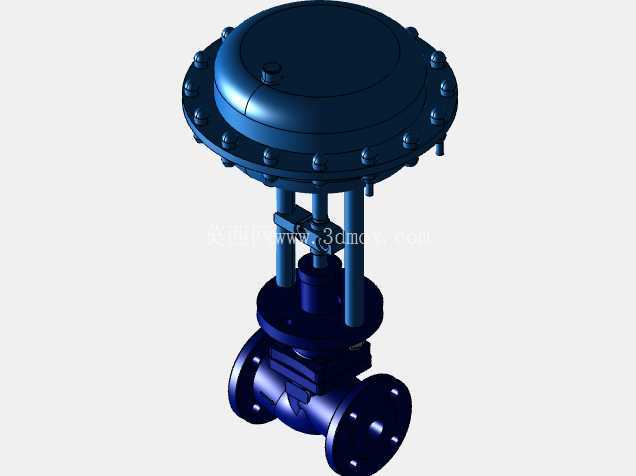

　　这款一英寸通径的控制阀配套薄膜式执行机构，在化工流体输送、中小型制程管线、公用工程配套管路中应用广泛，核心作用是根据控制信号精准调节管内流体的流量、压力参数，也可配合联锁逻辑实现紧急工况下的通断动作，适配清水、低压蒸汽、弱腐蚀性化工介质等多种常规流体工况。从结构设计来看，上部的薄膜执行机构采用多螺栓紧固的上盖结构，膜片腔的密封靠周圈均匀排布的螺栓提供均匀压紧力，避免气压驱动时出现膜片边缘泄漏，执行器的推杆采用双导向柱结构，相比单推杆设计，能大幅降低阀杆升降过程中的径向偏摆量，减少阀杆密封填料的偏磨，延长填料维护周期。

　　下部阀体采用法兰连接形式，法兰端面的密封面尺寸符合常规管路法兰配对要求，一英寸的通径规格适配DN25的公制管路或1英寸英制管路，安装时需注意预留上部执行机构的操作维护空间，执行机构顶部的膜室排气、进气接口位置要预留足够的管线接驳空间，避免安装后气源管弯折影响驱动响应速度。设计过程中，阀体流道采用等百分比流量特性的型线设计，在小开度区间流量变化平缓，大开度区间流量增益提升，能适配多数过程控制的调节精度要求，阀瓣与阀座的密封面采用堆焊硬质合金的结构，应对流体中少量固体颗粒的冲刷，降低长期运行后的内漏概率。

　　阀杆与执行器推杆的连接采用可调节的锁母结构，安装调试时可通过调整锁母位置设定阀门的全行程零点，无需拆解执行机构即可完成行程校准，大幅降低现场调试的工作量。从安装边界来看，阀门整体的轴向安装长度符合同通径直通调节阀的安装尺寸规范，可直接替换同规格的老旧控制阀，无需改动原有管线的法兰间距；上部执行机构的外径大于阀体通径对应的常规手轮尺寸，管线排布时要在阀门正上方预留不小于执行机构半径的操作空间，方便后期拆解膜室更换膜片、调整弹簧预紧力。实际工况应用中，这类控制阀常配套电气阀门定位器使用，将4-20mA控制信号转换为对应的膜室气压，推动阀杆升降带动阀瓣改变流道过流面积，实现对下游工艺参数的闭环控制；执行机构内部的复位弹簧经过刚度匹配，在失气状态下可推动阀瓣回到初始安全位置，可根据工艺安全需求选择气开或气关型式，本结构默认的弹簧复位方向可通过调整弹簧安装方向实现故障开或故障关的切换，无需更换额外零件。

　　阀体下部的法兰螺栓孔采用跨中排布，适配不同压力等级的配对法兰，只要法兰密封面形式与压力等级匹配即可完成安装，阀盖部分的填料函采用多层填料叠加结构，可根据介质温度选择不同材质的填料，常温工况下用聚四氟乙烯填料即可满足密封要求，高温蒸汽工况可更换为柔性石墨填料，无需改动填料函的结构尺寸。在建模过程中，各部件的配合公差都按照机械设计手册的推荐值设定，执行器推杆与阀盖导向套的配合采用间隙配合，保证升降动作顺畅无卡滞，膜片的厚度与行程匹配关系经过运动仿真验证，全行程范围内膜片不会出现过度拉伸或褶皱，保证膜片的使用寿命；周圈的紧固螺栓长度经过校核，拧紧后螺栓露出螺母2-3个螺距，既保证足够的螺纹啮合强度，也不会因为螺栓过长造成安装空间浪费。
