阳台倾斜式双面板光伏安装结构设计

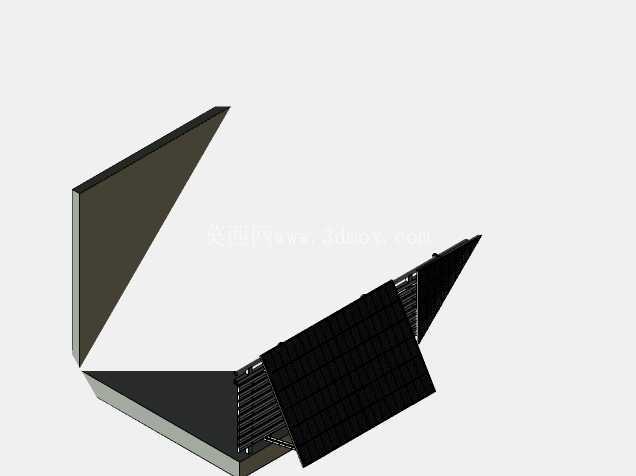

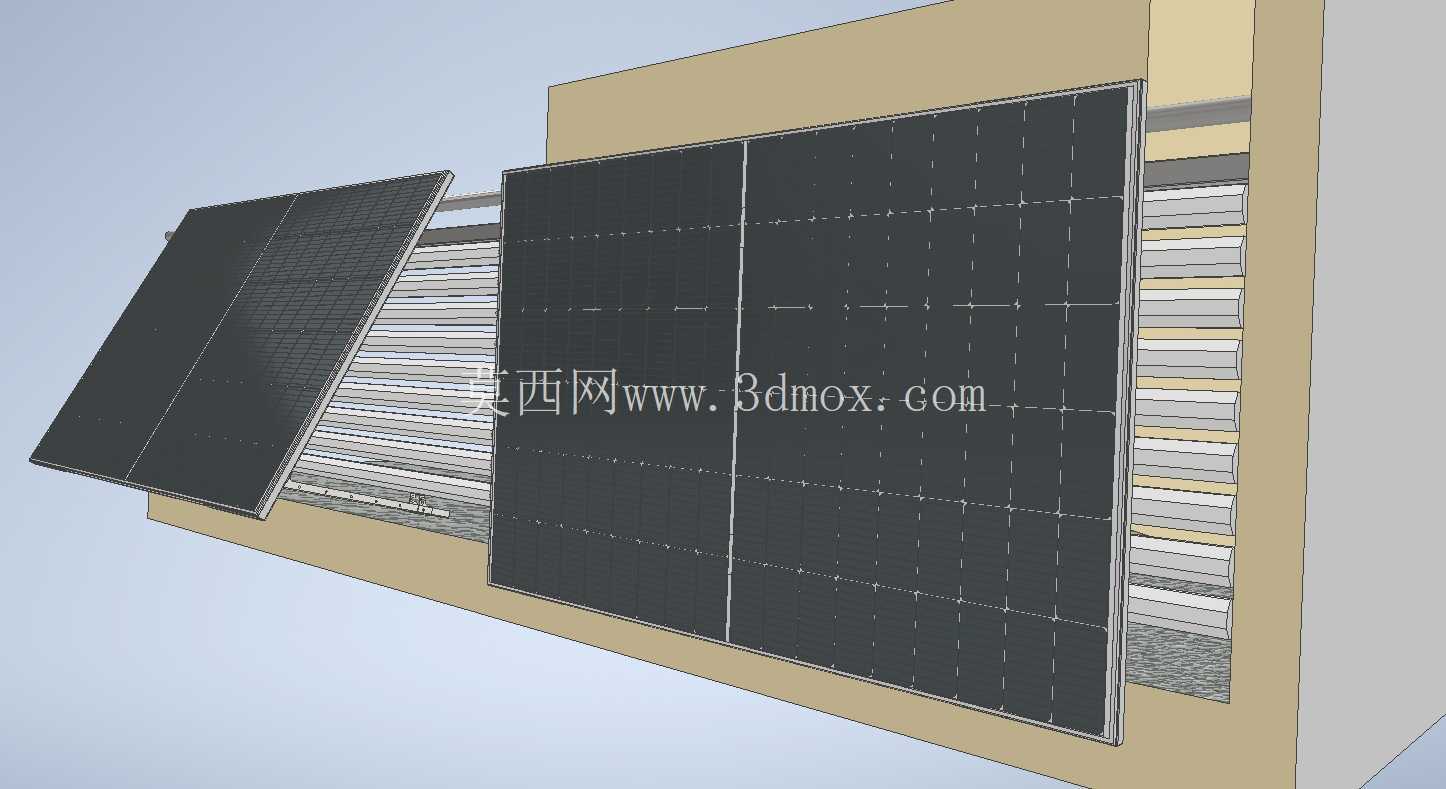

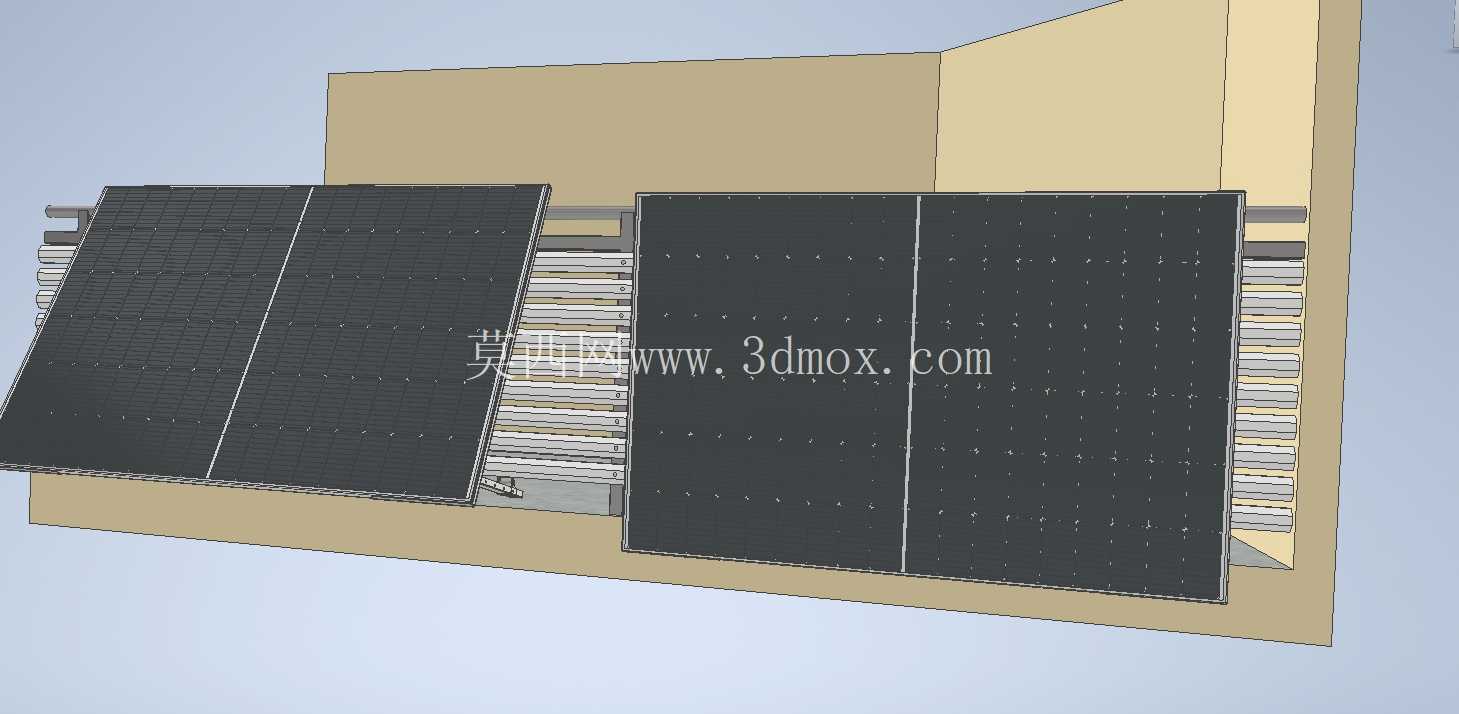

　　这套结构针对城市高层、多层住宅的阳台场景开发，解决普通住户无法在屋面铺设光伏系统的痛点，适配绝大多数封闭式、半开放式阳台的外侧或内侧立面安装需求，不需要破坏建筑原有防水层与外立面结构，所有固定点位均依托阳台现有承重结构设置，比如阳台护栏的横向杆件、阳台墙体的实体结构部分，避免额外的结构加固成本。实际使用中，这套结构可以承载两块标准尺寸的晶硅光伏面板，通过倾斜角度的优化设置，让面板在不同纬度地区都能获得更优的太阳入射角，相比平铺安装的方式，日均发电效率可以提升15%到22%左右，同时倾斜设置的面板还能在夏季起到一定的阳台遮阳作用，降低阳台区域的太阳直射得热，间接减少室内空调能耗。

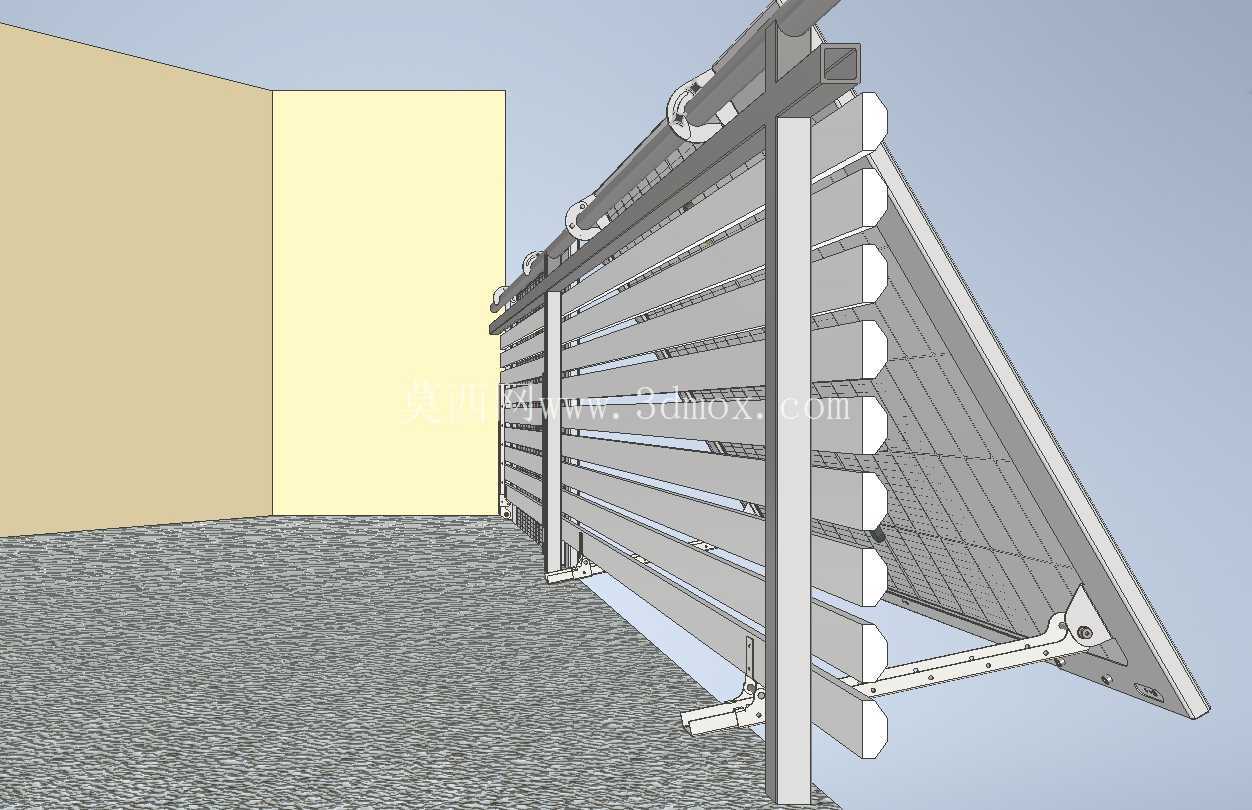

　　设计过程中首先考虑的是安装边界的适配性，整体结构的外挑尺寸控制在300mm以内，不会超出阳台的常规安全边界，避免对楼下住户、公共区域造成遮挡或安全隐患，支架主体采用轻量化的型材拼接结构，整体自重控制在单组18kg以内，加上两块光伏面板的总重量不超过60kg，完全符合民用阳台的荷载设计标准，不会给建筑结构带来额外负担。结构的倾斜角度设置为可微调结构，用户可以根据所在地区的纬度、阳台的实际朝向，在25度到45度的区间内调整面板倾角，不需要额外更换配件，仅通过支架上的预加工定位孔就能完成角度锁定，安装过程不需要大型工具，普通住户借助常规家用五金工具就能完成整套系统的组装与固定。

　　面板的固定方式采用压块式设计，兼容市面上绝大多数厚度在30mm到50mm之间的标准光伏面板，压块内侧设置有绝缘缓冲垫层，避免金属压块直接接触面板边框造成磨损或者电化学腐蚀，同时所有连接点位都设置有防松结构，应对高层区域的强风荷载，整套结构的抗风等级可以达到10级以上，满足绝大多数城市住宅的户外使用要求。布线结构在支架设计时就做了预留，支架的横向杆件内部设置有走线空腔，光伏面板的输出线缆可以直接从空腔内引出到阳台内侧的逆变设备，避免线缆外露造成的老化、美观度差的问题，同时线缆转角位置都设置有防护胶圈，防止线缆外皮被金属型材的锐边割破造成漏电隐患。

　　结构的连接节点全部采用标准化的紧固件设计，所有螺栓、螺母都是通用标准件，后期如果出现配件损坏，用户可以很方便地在本地五金市场采购替换，不需要联系厂家定制特殊配件，降低后期维护成本。考虑到阳台场景的日常使用需求，整套支架的下部预留有足够的操作空间，不会影响用户平时在阳台晾晒衣物、摆放绿植等日常活动，面板的下沿距离阳台地面的高度控制在1.2m以上，避免日常活动时磕碰面板或者支架结构。在结构强度校核阶段，针对每个连接节点都做了受力模拟，除了常规的自重荷载、风荷载之外，还考虑了冬季积雪区域的雪荷载，在积雪厚度200mm的工况下，结构的最大变形量控制在1.5mm以内，不会出现面板变形、支架垮塌的问题。面板之间的间隙设置为20mm，既可以保证面板之间不会因为热胀冷缩产生挤压变形，也能让雨水顺着间隙顺利流下，减少面板表面积灰积水的情况，降低日常清洁的频率。这套结构的设计初衷就是降低家用分布式光伏的安装门槛，让没有屋面安装条件的城市住户也能利用自家阳台的闲置空间搭建小型光伏发电系统，所发电力可以直接供给阳台区域的照明、小功率家电使用，多余电力也可以通过并网设备接入户内电网，降低家庭日常用电成本。
