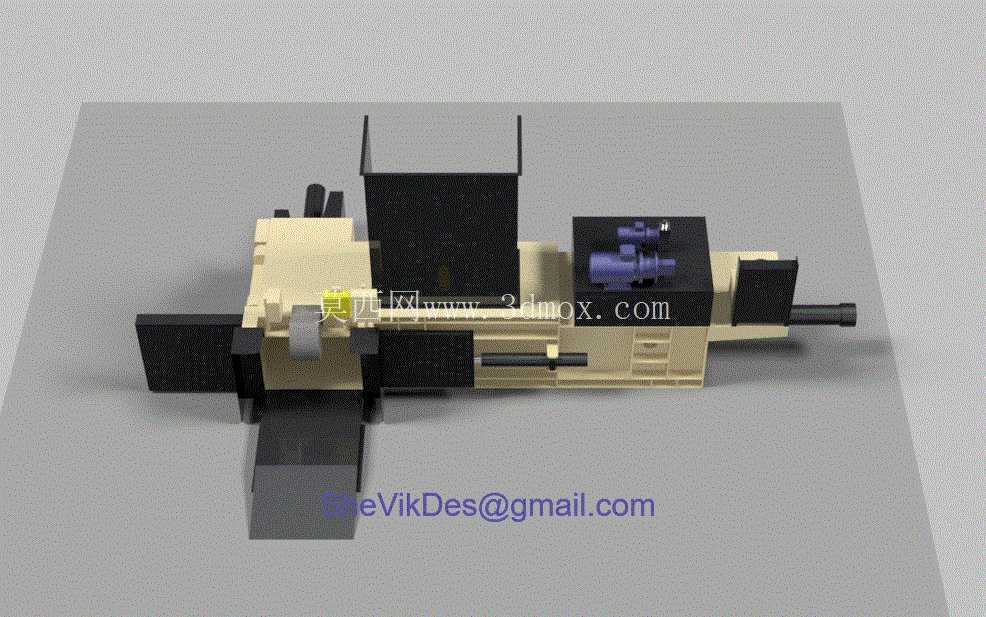

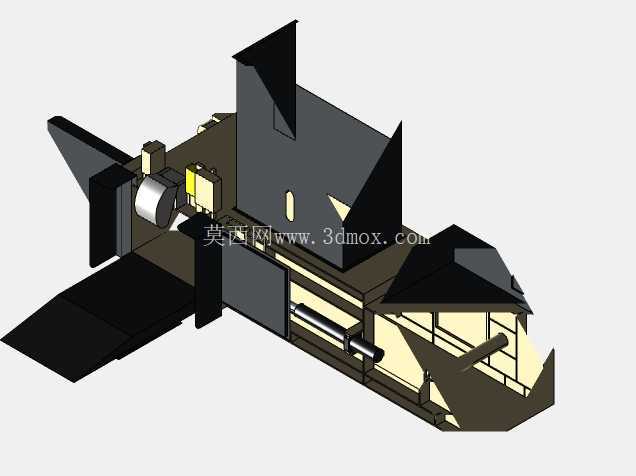

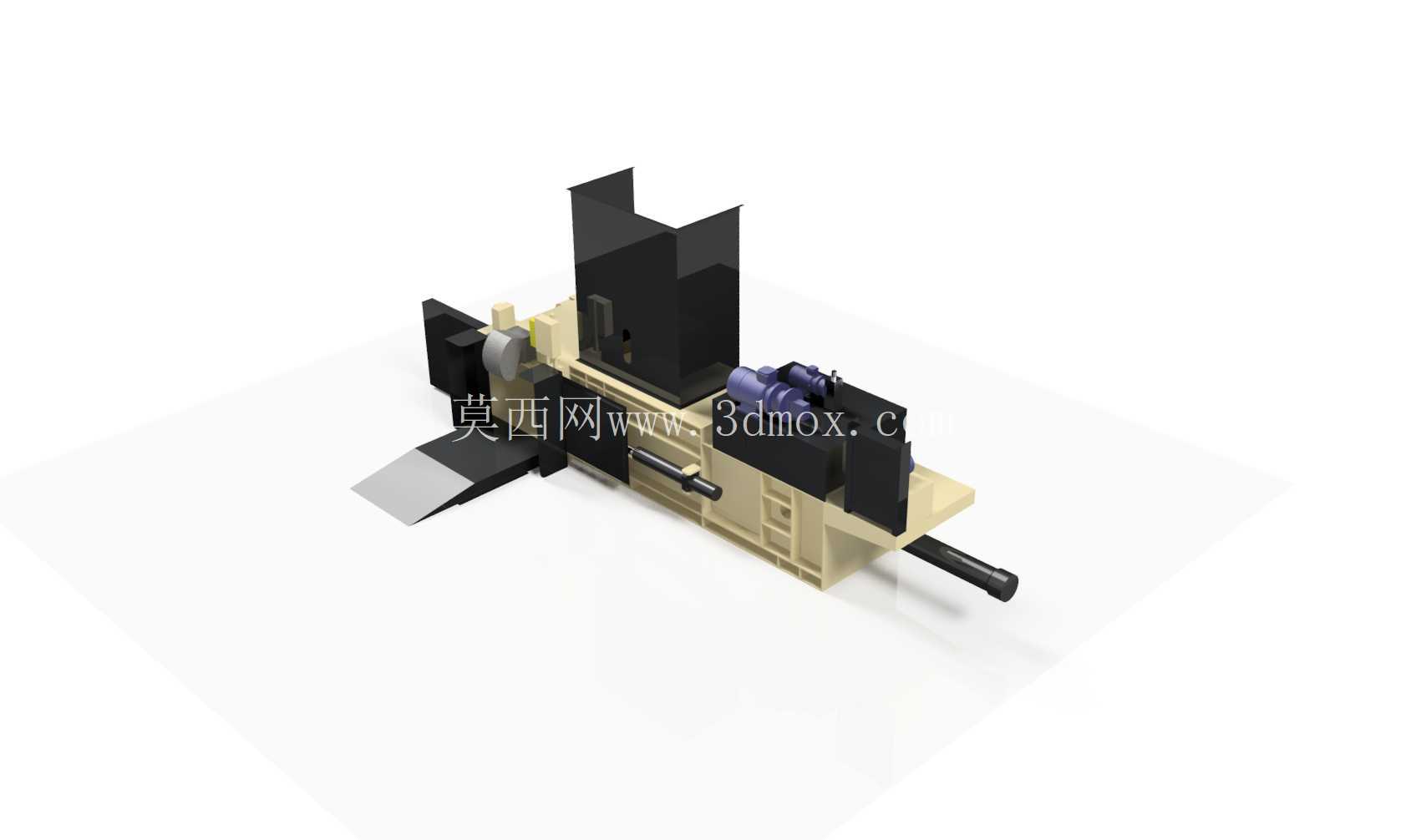

L型双柱塞水平液压打包压合设备结构

　　在再生资源回收、轻工物料打包、小型金属件压装的生产场景里，这类水平布置的液压压合设备一直是工位段的核心执行单元，不同于立式压机需要占用垂直方向的大高度空间，水平布局的结构可以直接对接生产线的水平输送线，不需要额外搭建高位机架或者开挖地坑做基础，对于厂房层高有限、需要连续在线压合作业的车间来说适配性更强。这套L型双柱塞结构的压合设备，采用双侧柱塞同步施压的设计逻辑，区别于单缸水平压机容易出现的压合面受力偏载问题，两个柱塞的出力轴线完全平行于压合工作台的进给方向，压头的导向段做了加长的镶套处理，在满行程伸出时，导向套的支撑长度可以覆盖柱塞杆直径的1.8倍，大幅降低长行程压合作业时柱塞杆出现的挠曲变形量，避免压头偏磨导致的设备故障。

　　从结构布局来看，设备的主体安装基座采用箱型焊接结构，所有受力筋板的布置都沿着压合力的传递路径做斜向加强，压合作业时的反作用力会通过基座的箱型结构直接传递到安装基础面，不会在机架内部形成额外的应力集中点；液压阀组采用集成块式安装在主机的侧上方，所有管路的走向都沿着机架的侧边布置，避开了物料进出的作业通道，日常检修时不需要拆解物料输送的相关结构就可以直接对阀组、密封件进行更换。

　　设备的压合工位采用L型定位挡边结构，两个方向的定位面都做了可调节的安装腰孔，可以根据待压合物料的外形尺寸调整定位边界，不需要额外制作专用的定位工装就可以适配不同规格的打包物料或者压装工件；压头的工作面做了可拆卸的耐磨板设计，耐磨板通过沉头螺栓固定在压头基体上，长期作业出现磨损后只需要更换耐磨板即可，不需要整体加工或者更换压头部件，降低了设备的后期维护成本。从安装边界来看，设备的主体长度方向预留了液压管路的安装空间，接线口和液压油口都集中布置在设备的尾端，安装时只需要在尾端预留0.8米的检修操作空间即可，设备的侧面没有突出的操作部件，可以紧贴生产线的侧边护栏布置，最大化节省车间的占地面积；设备的进料高度和常规的水平皮带输送线高度匹配，不需要额外做提升或者下降的转接机构，物料可以直接从输送线滑入压合工位，压合作业完成后压头退回，成品可以直接沿着工作台面滑出到下一工位，整个作业流程不需要额外的人工转运辅助。

　　在功能设计上，这套设备的双柱塞可以根据作业需求切换同步出力或者单独出力模式，针对一些不对称的压合作业场景，可以单独调整单侧柱塞的出力大小，保证压合面的受力均匀；设备的行程限位采用硬限位和液压缓冲结合的方式，在压合行程的末端设置了液压缓冲阻尼，避免硬接触带来的冲击振动，既可以保证压合尺寸的精度，也能降低冲击对液压元件、机架焊缝带来的疲劳损伤。很多车间在选型水平液压压合设备时，往往会忽略压头导向长度和机架受力路径的设计，导致设备使用半年到一年就出现柱塞漏油、机架焊缝开裂的问题，这套结构在设计时就把受力传递路径做了完整的仿真验证，所有焊缝的受力都控制在材料许用应力的60%以内，柱塞杆的表面做了淬火处理，硬度达到HRC55以上，配合耐磨导向套的使用，可以在满负载连续作业的工况下保持长期的精度稳定性。针对打包作业的场景，设备的工作台面做了光滑的耐磨处理，不会勾挂打包物料的包装带或者编织袋，压合作业时的压力可以根据物料特性做无级调整，从松散物料的预压到硬质工件的压装都可以适配，不需要更换硬件结构只需要调整液压系统的压力参数即可完成工况切换。
