小型气动式手动定量填充灌装设备

　　这款手动填充灌装设备，主要面向小批量生产场景下的流体、半流体物料灌装作业，常见于小型食品加工坊、日化小样分装、实验室试剂定量装填、小型化工制剂分装等场景，适配产能不高、换料频次高、需要灵活调整灌装规格的生产需求，相比全自动灌装线，它的占地空间更小，投入成本更低，操作门槛低，不需要复杂的参数调试，普通作业人员经过简单培训即可上手操作。

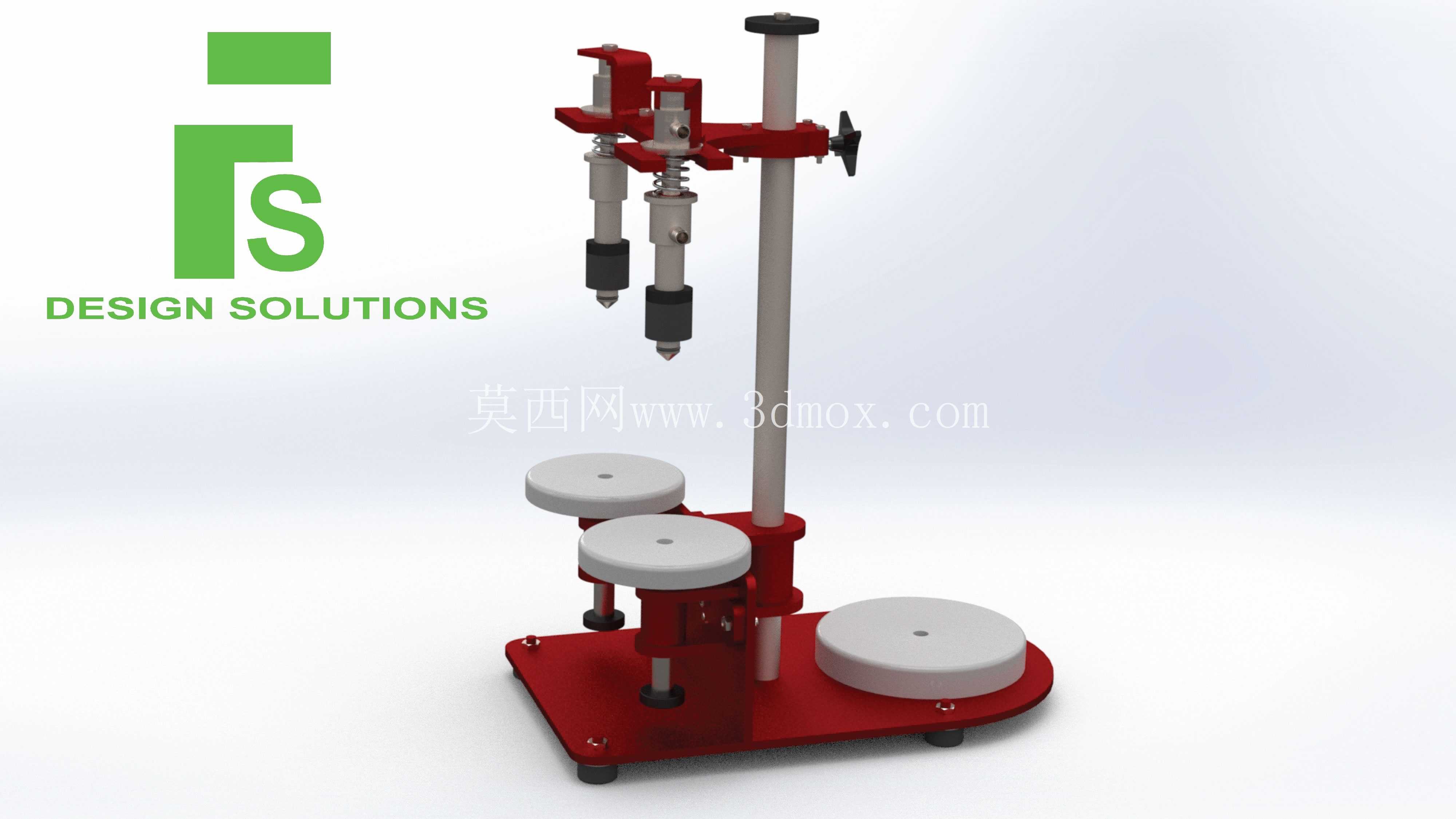

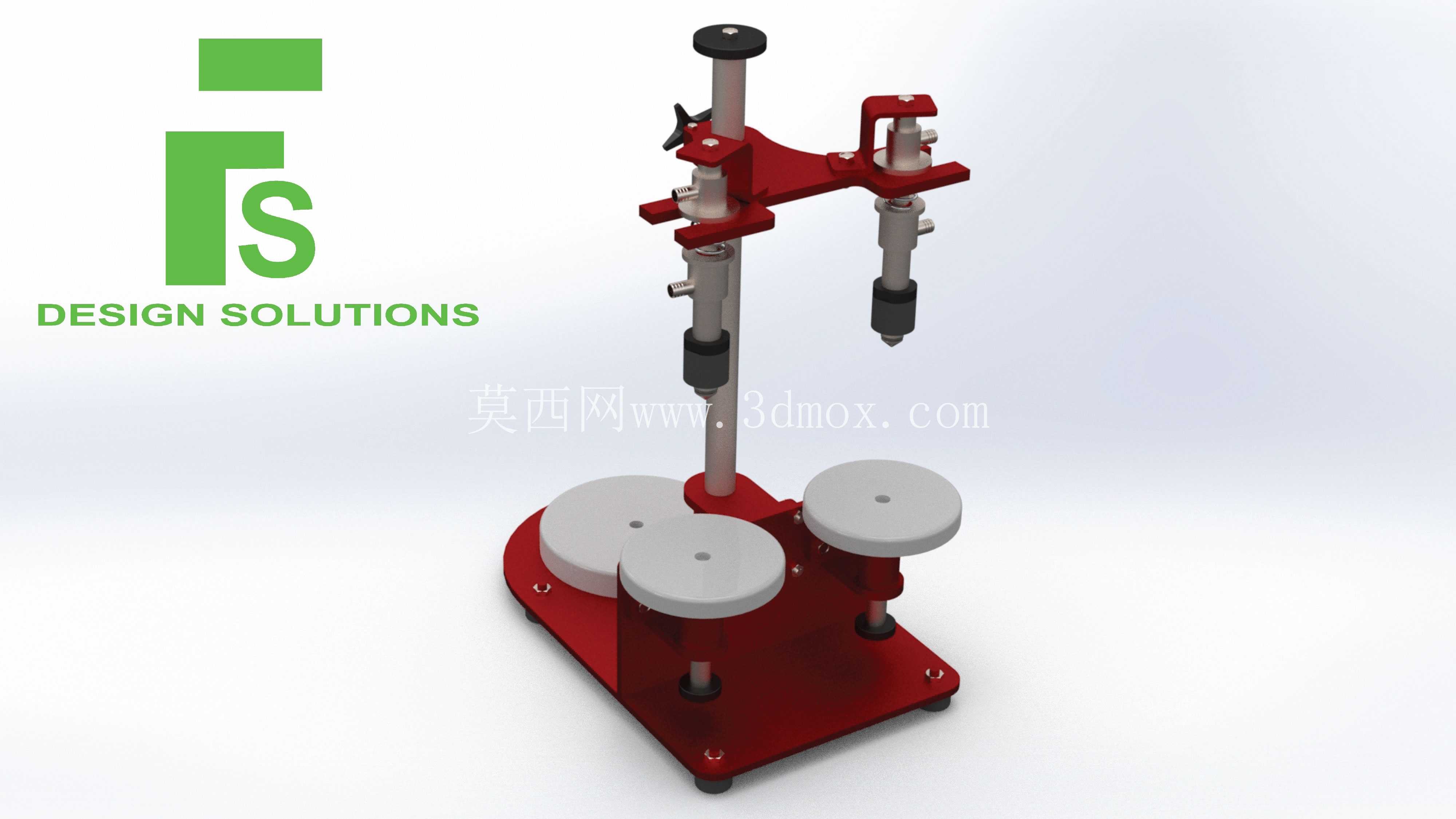

　　从结构设计来看，设备整体采用立式布局，底部为整块金属加工成型的安装底板，底板下方配置四个可调式橡胶减震脚杯，既可以通过调整脚杯高度来保证设备整体的水平度，避免灌装过程中因为设备倾斜导致的物料滴漏、计量偏差，也能通过橡胶材质缓冲真空泵运行时产生的振动，降低设备运行的噪音，同时减少振动对灌装头定位精度的影响。底板上方左侧设置双工位旋转工作台，两个圆形置物台通过立柱固定在旋转支架上，工位切换时只需要手动转动工作台即可完成空瓶与灌装完成瓶体的位置切换，不需要反复取放瓶体调整位置，能够有效减少单瓶灌装的辅助作业时间，提升小批量作业的效率；置物台表面做了防滑纹理处理，能够避免灌装过程中瓶体滑移导致的灌装口对位偏差，减少物料洒出的问题。

　　设备中部为储料仓结构，采用密封式不锈钢筒体设计，筒体上下通过法兰盘与支架固定，连接处配置密封胶圈，既能够承受气动灌装所需的内部压力，也方便拆卸清洗，在更换不同灌装物料时，可以快速拆开筒体完成内部残留物料的清理，避免不同物料交叉污染；储料仓顶部配置密封端盖，端盖上设置进料口与气压平衡接口，配合外接的真空泵提供灌装所需的压力差，让物料能够在气压作用下稳定输送到灌装头位置。灌装执行部分采用双灌装头并列设计，每个灌装头都配置独立的升降导向轴与复位弹簧，作业时手动下压灌装头即可对准瓶体口完成灌装，松开后灌装头在弹簧作用下自动复位，每个灌装头的出料量可以通过调整行程限位块来控制，能够适配不同容量规格的容器灌装需求，灌装头的出料口做了防滴漏设计，在灌装完成复位后不会出现残液滴漏污染瓶身或者工作台的问题。

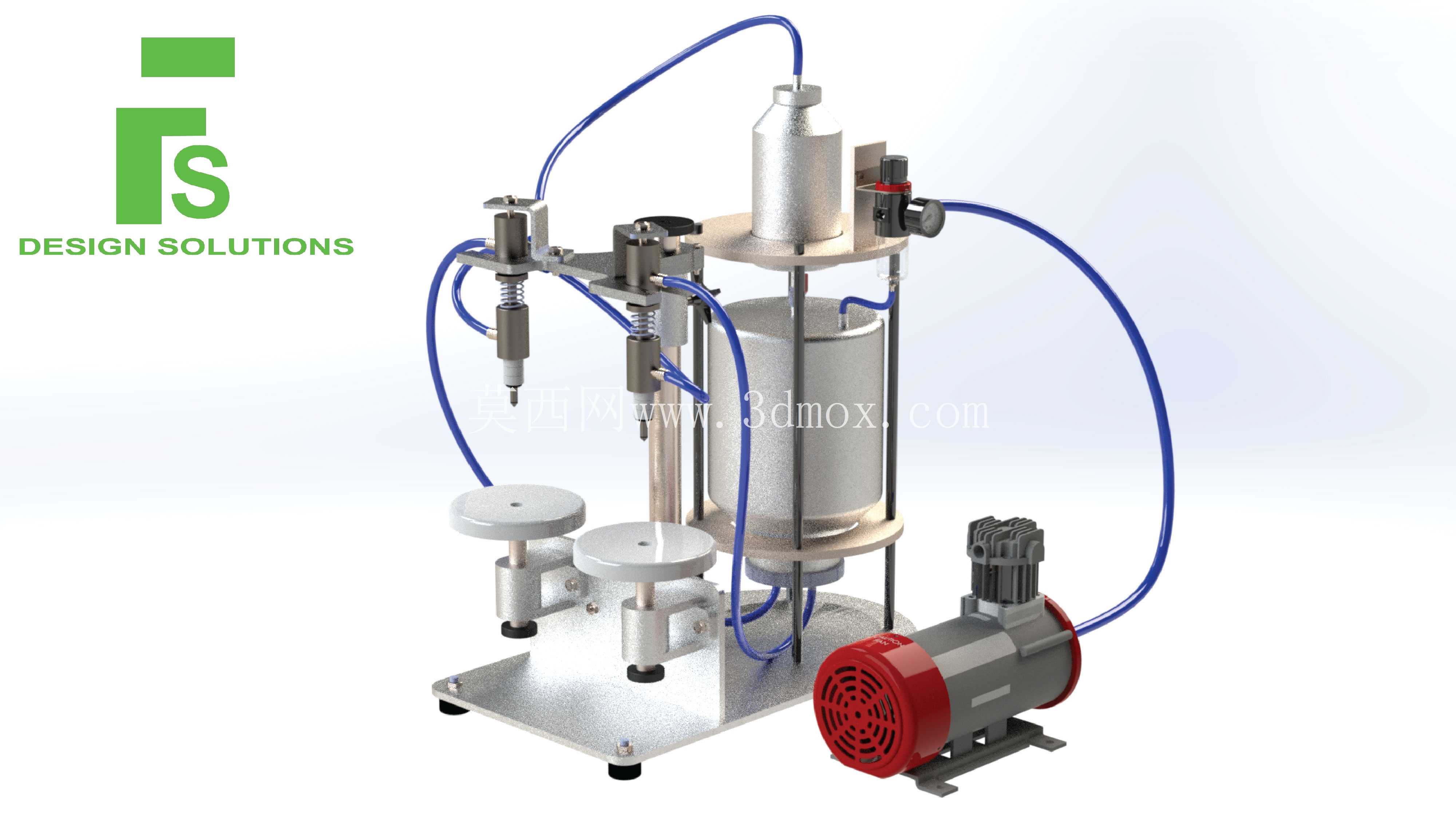

　　设备右侧外接独立的真空泵单元，泵体通过减震支架固定在安装平面上，通过蓝色气动软管与储料仓、灌装头的气路接口连接，气路布局沿着设备支架排布，通过管卡固定，避免管路杂乱影响操作，也减少管路弯折导致的气路不通畅问题；气路中配置了手动调压阀，可以根据灌装物料的粘稠度调整供气压力，对于流动性好的低粘度物料比如水剂、溶剂类，可以调低气压避免灌装速度过快导致物料飞溅，对于流动性差的高粘度物料比如膏体、酱料类，可以适当调高气压保证物料能够顺畅出料，不会出现灌装量不足、出料断断续续的问题。

　　从安装边界来看，设备整体的横向占用宽度不超过700mm，纵向深度不超过400mm，整体高度在600mm左右，不需要专门的大型安装基础，直接放置在普通的工作台面上即可使用，对作业场地的要求很低，适合空间有限的小型生产场所使用。在设计细节上，所有与物料接触的部件都采用耐腐蚀的不锈钢材质，能够适配大多数常规物料的灌装需求，不会出现生锈、物料腐蚀部件导致的物料污染问题；设备的运动部件都做了圆角处理，没有尖锐的突出结构，避免作业人员操作时被刮伤；各个调节部位都设置了清晰的刻度标识，调整灌装量、气压参数时可以直接参照刻度快速调整，不需要反复试装测量参数。

　　实际使用过程中，作业人员只需要提前将待灌装的物料倒入储料仓，密封好端盖后调整好气路压力与灌装头行程，之后将空瓶放置在置物台上，转动工作台将空瓶送到灌装头下方，手动下压灌装头即可完成定量灌装，灌装完成后转动工作台将灌装完成的瓶体转出，取下成品瓶再放入新的空瓶即可循环作业，整个操作流程简单顺畅，没有复杂的电控程序，设备的故障率很低，日常维护只需要定期清理储料仓与灌装头、检查气路管路的密封情况即可，不需要专业的维修人员进行维护，很适合小规模生产场景下的灵活灌装作业。
