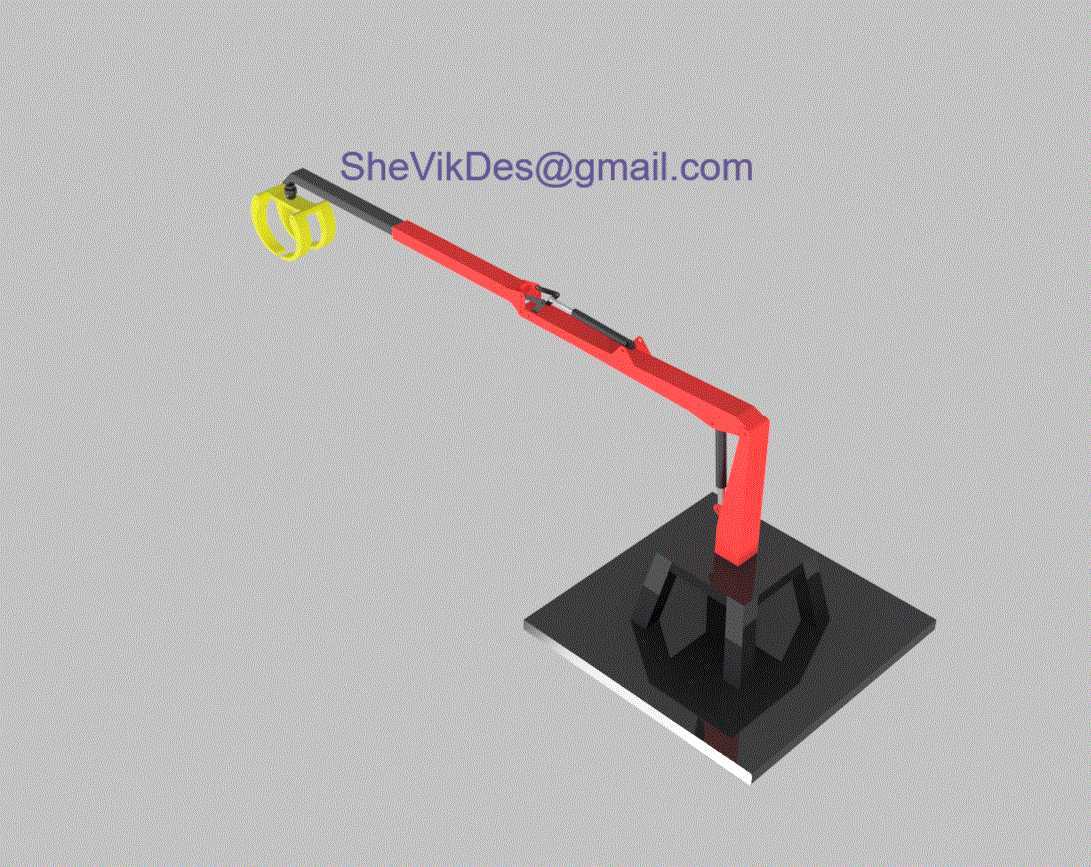

从结构布局来看,底部采用方形安装底座,底座上设置了多组加强筋结构,直接与车间预埋的安装地脚通过螺栓刚性连接,安装时需要保证底座上平面的平面度公差不超过0.2mm/m,避免臂架伸展后因安装面倾斜导致偏载力矩超出液压元件的承受范围,底座的安装边界预留了足够的螺栓操作空间,四周距离车间墙体或者其他固定设备的安全距离不小于600mm,方便后期维护时拆卸液压管路、更换密封件。这款固定式液压操纵臂,主要面向离散制造车间内的固定工位重载操作场景设计,常见于机加工车间的重型工件上下料辅助、焊接工位的焊枪位置调整、铸造车间的砂型搬运对位、装配工位的重型零部件举升对位这类需要在固定半径范围内完成多自由度重载操作的工况,区别于移动类工程机械臂,它不需要考虑行走底盘的适配,所有结构设计都围绕固定安装后的作业覆盖范围、负载稳定性、操作便捷性展开。
臂架部分采用两节折叠式箱型焊接结构,主臂与副臂之间通过铰接销轴连接,铰接位置配置了自润滑轴承,减少长期往复摆动带来的磨损,臂架内部预留了液压管路的走线空间,所有高压软管都布置在臂架内腔,避免车间内的焊渣、切削液、金属碎屑飞溅损伤管路外层,同时也能避免操作过程中管路与周边工件、设备发生勾挂。臂架的驱动全部采用液压油缸完成,主臂俯仰油缸布置在主臂与底座的铰接位置旁,副臂的俯仰油缸隐藏在两节臂的连接空腔内,油缸的铰接点位置经过力矩匹配计算,在臂架完全伸展到最大作业半径时,油缸的推力负载处于额定工作压力的70%区间,既不会出现压力冗余过多导致的元件规格浪费,也不会在满载操作时出现压力过载触发溢流阀卸压的情况。末端操作端配置了环形操作把手,把手位置集成了液压控制的手动换向阀组,操作人员站在工位旁可以直接通过把手调整臂架的俯仰、伸展角度,不需要额外走到独立的控制柜旁操作,阀组的操作力设置在15N以内,长时间操作也不会出现手部疲劳,阀组上还设置了液压锁结构,当操作人员松开操作把手时,臂架会自动锁定在当前位置,不会因为负载自重出现臂架下沉、偏移的情况,避免操作过程中出现工件坠落、位置偏移的安全隐患。
设计过程中特意简化了冗余的自由度配置,没有增加回转底座的360度回转功能,作业覆盖范围限定在底座前方120度的扇形区域内,这种设计一方面是因为固定工位的操作范围本身不需要全周覆盖,取消回转机构可以大幅降低底座的结构复杂度,减少回转密封、回转接头这类易损元件的使用,降低后期的维护成本,另一方面也能避免臂架误回转到工位旁的人行通道上,减少车间内的安全碰撞风险。臂架的所有钢结构件都采用Q355B钢板焊接成型,焊接完成后整体进行去应力退火处理,避免长期受载后出现焊接残余应力释放导致的臂架变形,臂架的外表面采用喷塑处理,能够耐受车间内常见的切削液、润滑油、弱酸碱清洗剂的腐蚀,不会因为长期在车间环境下使用出现表层锈蚀脱落的问题。
液压系统的工作压力设置在16MPa,配套的液压站可以直接对接车间内的集中液压供油管路,也可以单独配置小型独立液压站放置在底座旁的设备夹层内,管路接口采用标准的24度锥密封接头,不需要额外加工过渡接头就能和常规的工业液压管路完成对接。在实际选型适配时,需要根据工位的最大操作负载、最远操作距离来确认臂架的规格,这款结构的最大作业半径下额定负载为50kg,完全能够满足大多数中小零部件的工位辅助操作需求,相比纯气动的操作臂,它的负载能力更强,运行速度更平稳,不会出现气动结构常见的爬行、冲击问题,相比电动伺服机械臂,它的成本更低,抗车间内粉尘、金属碎屑的干扰能力更强,不需要配置复杂的伺服控制系统,普通的设备维护人员经过简单培训就能完成日常的故障排查与维护工作。安装时需要注意,臂架的最低下落高度要高于工位工作台面150mm以上,避免臂架下落时磕碰工作台面上的工装夹具,最大举升高度要匹配工位的最高操作点,保证末端操作把手能够到达所有需要操作的位置,液压管路的布置要留出足够的长度余量,避免臂架俯仰过程中管路被拉扯变形,所有管路的固定卡箍都要采用带橡胶衬层的结构,减少管路振动带来的磨损。
