模制外壳式配电保护断路器结构设计

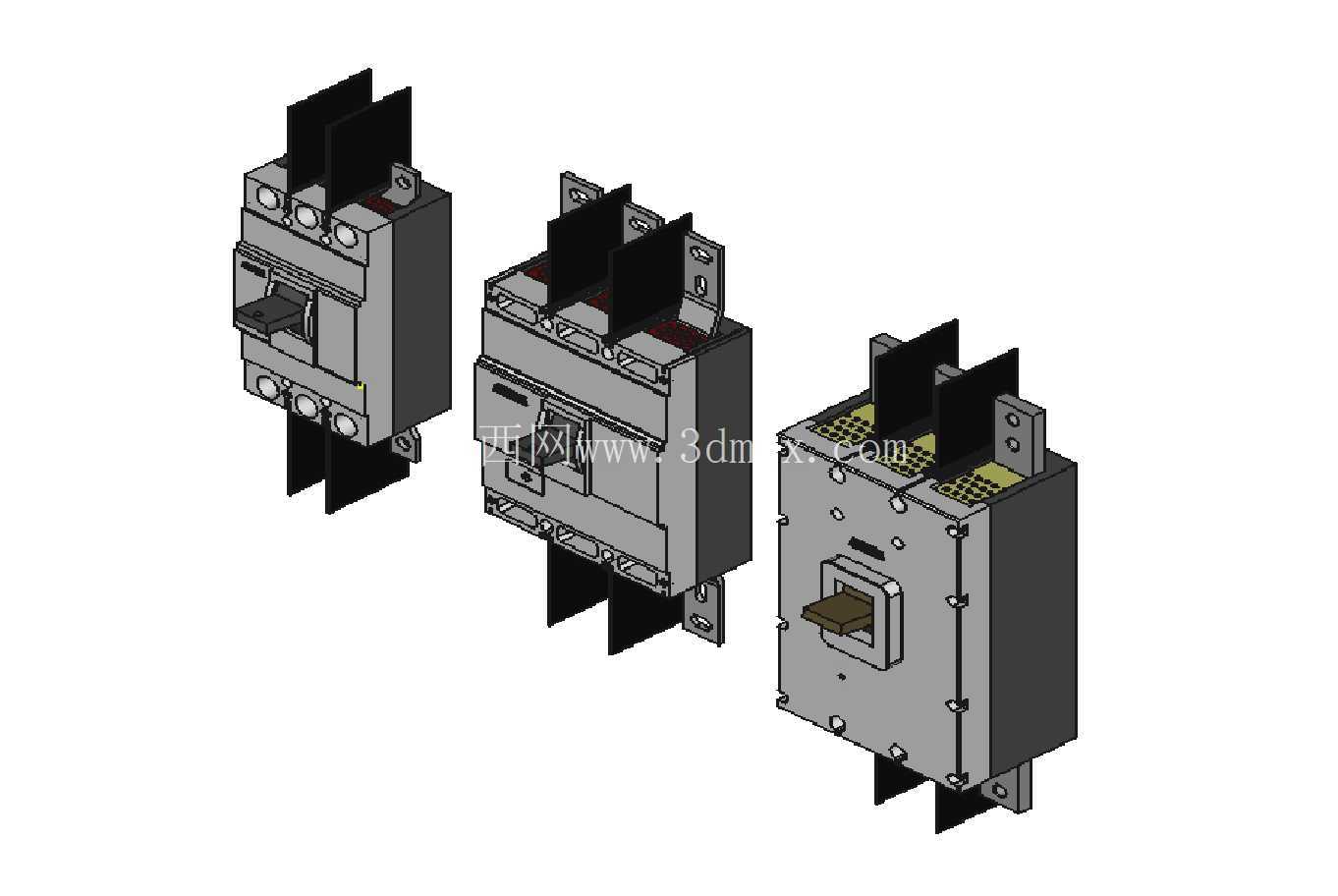

　　在低压配电系统的终端回路、工业控制柜内部、楼宇配电支路等场景里，塑壳类断路器是承担过载、短路故障分断的核心保护元件，本次呈现的三款不同规格模制断路器结构，覆盖了从16A到125A区间的常用电流等级，适配不同线径的进出线接线需求。从实际使用场景来看，这类器件常安装在DIN导轨或者设备安装板上，上端接进线母排，下端接负载出线，当回路中出现电流超过额定阈值、或者相间短路的大电流冲击时，内部的脱扣机构会在毫秒级时间内触发触头分离，切断故障回路，避免线缆过热起火、后端用电设备烧毁的风险。

　　从结构设计思路来看，三款产品均采用模块化的外壳拼接结构，底座与上盖通过多组卡扣加紧固螺丝的方式组合，既保证了外壳的结构强度，在分断大电流产生内部电弧压力时不会出现壳体开裂，也方便后期运维时拆解检查内部触头烧蚀情况。操作手柄突出于壳体正面，采用防滑的凹凸纹理设计，手柄的行程位置有明确的分合指示，合闸时手柄向上推至限位位置，分闸时向下扳动，故障脱扣时手柄会停留在中间位置，运维人员可以直观判断回路是否出现故障跳闸，不需要额外加装位置指示器件。进出线端的接线端子采用压线框结构，适配不同线径的铜芯线缆，端子上方配有隔弧挡板，避免分断时电弧飞溅到相邻回路造成相间短路，挡板采用卡扣式安装，接线时可以向上翻开，接线完成后复位遮挡端子带电部分，满足电气间隙的安全规范要求。

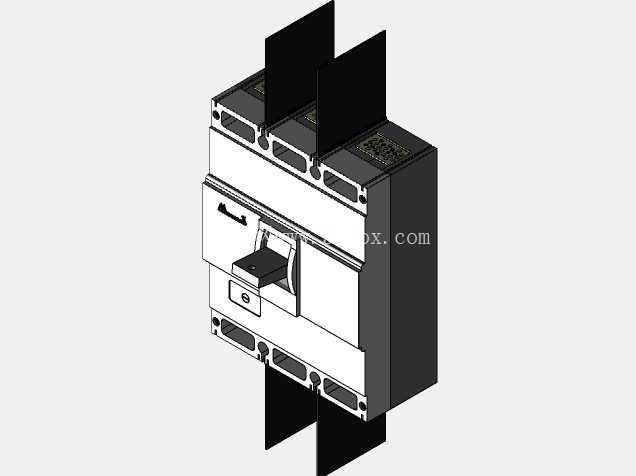

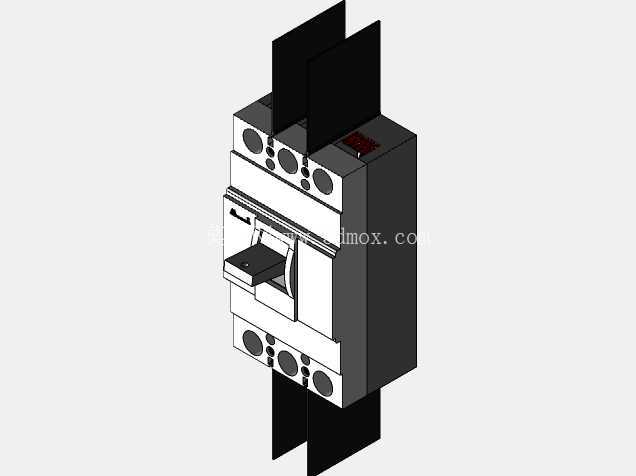

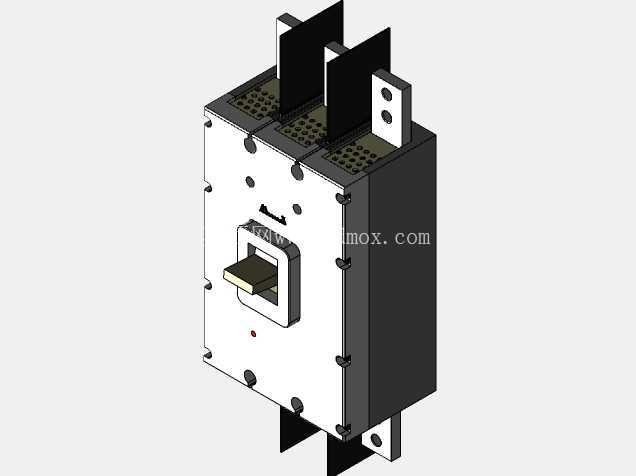

　　从安装边界尺寸来看，最小规格的单极款宽度仅为18mm模数，适配标准35mmDIN导轨安装，安装时不需要额外打孔，直接卡入导轨即可固定，背部的导轨卡扣带有解锁拨片，拆卸时用一字螺丝刀撬动拨片即可取下器件，维护更换十分便捷。中等规格的三极款宽度为54mm，同样支持导轨安装，也可以通过壳体背部的两个安装孔用螺丝直接固定在安装板上，适配震动较大的工业设备内部安装场景，避免长期震动导致器件从导轨上松脱。最大规格的大电流款采用板式安装结构，背部预留四个M6的安装螺丝孔位，进出线端采用铜板接线柱，适配大平方线缆的压接接线，壳体侧面预留了辅助触头的安装扩展槽，可以根据使用需求加装辅助信号触点，把断路器的分合状态反馈到上位控制系统，实现远程状态监测。

　　在功能特性设计上，三款断路器均带有热脱扣与磁脱扣双重保护机制，热脱扣元件利用双金属片受热弯曲的特性，应对回路中长期的过载电流，当电流超过额定值1.2-1.5倍时，双金属片在一定时间内弯曲推动脱扣机构动作，分断回路；磁脱扣则利用电磁线圈的吸力，在短路大电流出现时瞬间吸合衔铁，直接触发脱扣机构，分断时间小于0.1s，快速切断短路故障。壳体内部的灭弧室采用多栅片结构，分断时产生的电弧会被栅片切割成多段短弧，快速冷却熄灭，避免电弧持续烧蚀触头，延长器件的使用寿命。壳体外部的所有操作面都做了绝缘处理，正面操作区域的防护等级达到IP20，防止运维人员操作时误触带电部分，满足低压配电设备的安全防护要求。

　　从建模细节来看，整个模型还原了实物的所有装配关系，外壳的分型线、操作手柄的配合间隙、接线端子的压线结构、背部的安装卡扣都做了1:1的还原，没有做过度的简化处理，在做配电柜体的三维布局设计时，可以直接导入这个模型进行安装空间校核，检查相邻器件之间的电气间隙、接线操作空间是否足够，避免实际装配时出现器件干涉、接线空间不足的问题。不同规格的模型可以根据实际的回路电流需求直接选型调用，不需要重复建模，能大幅提升配电设备三维设计的工作效率，模型的结构细节也能给同类型断路器的国产化结构设计提供参考，对比不同品牌产品的结构差异，优化自身产品的脱扣机构可靠性、安装便捷性。
