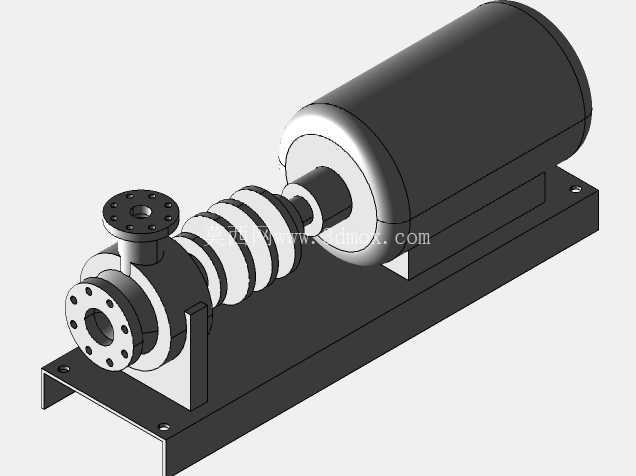

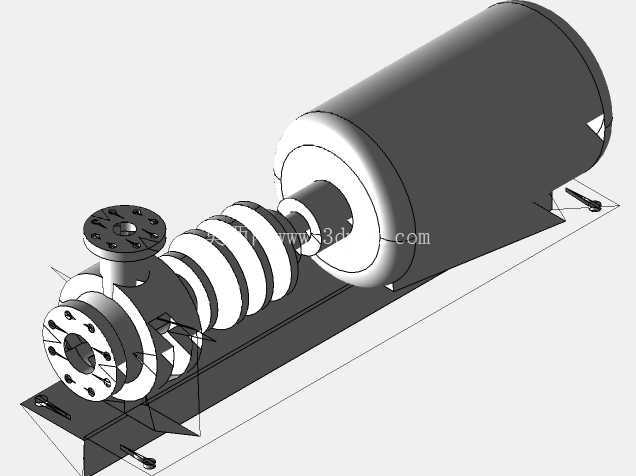

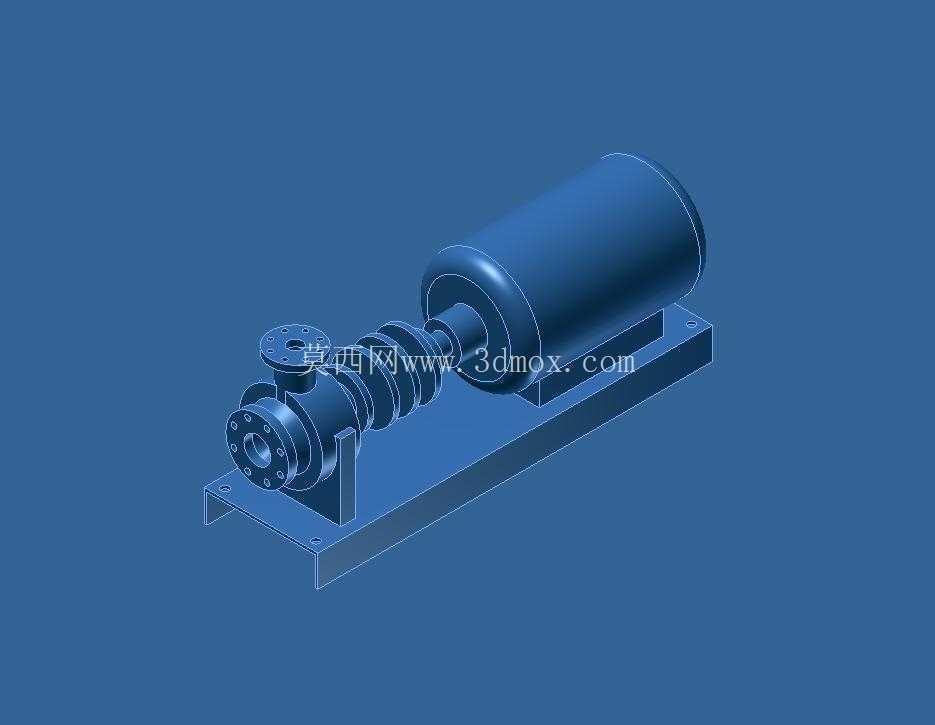

卧式直连离心式工业流体输送泵结构

　　这款卧式直连结构的流体输送泵，在中小流量工业流体输送场景中适配性极强，常见于化工制程的介质循环、暖通系统的冷热水输送、小型水处理工段的增压输送，以及轻工生产线的流体物料转运环节，相比带联轴器分体结构的泵组，它的轴向尺寸更紧凑，对安装空间的纵深要求更低，很适合集成在撬装式流体设备、模块化机组内部做配套动力单元。从结构设计逻辑来看，驱动端与泵头采用同轴直连的布局，取消了传统分体泵的联轴器、中间轴承座部件，既减少了传动环节的功率损耗，也降低了后续运维过程中对中校准的工作量，日常维护仅需关注机封磨损与轴承润滑状态即可。

　　泵头部分采用端进顶出的流道布局，进口法兰设置在泵体端侧轴向位置，出口法兰垂直向上布置，这种流道设计能有效降低泵腔内部的湍流损失，同时在停机状态下可借助流体自重实现一定程度的自排空，减少冬季低温环境下腔体积液冻裂的风险，也方便检修时快速排净泵内残留介质。泵体的过流部件采用一体式铸造流道结构，建模时对叶轮的叶片型线做了等厚偏移处理，叶片与泵壳内壁的间隙控制在合理范围，既保证容积效率，也避免小颗粒杂质卡滞叶轮；泵脚与电机底座采用一体化焊接安装底板，底板上预留的长条形安装孔可适配不同规格的地脚螺栓固定，安装时可通过长孔微调泵组的水平位置，降低基础施工的精度要求。

　　从安装边界来看，整机的重心落在安装底板的中心区域，底板底部的平面度要求控制在每米0.1mm以内，安装时无需额外做复杂的减震基础，仅需在底板与基础之间垫薄橡胶垫即可吸收运行时的小幅振动；泵组的进出口法兰均采用标准凸面法兰结构，法兰螺栓孔的位置度严格匹配通用管路法兰标准，现场配管时无需额外制作过渡接头，可直接与同通径的工业管路对接。设计时特意将电机的散热筋方向沿轴向布置，运行时冷却风可顺着筋板方向顺畅流通，即使在密闭的设备舱内安装，也能保证电机散热效率不会出现明显衰减；机封腔的位置预留了足够的拆装空间，更换机械密封时无需拆解泵头与电机的连接螺栓，也不用移动进出口管路，仅需拆下泵端的密封压盖即可完成操作，能大幅缩短现场检修的停机时间。

　　叶轮的平衡等级按照G6.3级设计建模，三维模型中对叶轮的前后盖板厚度做了等强度优化，在满足额定扬程下的结构强度要求的同时，尽可能降低叶轮自重，减少启动瞬间对电机轴的冲击载荷；泵轴与电机轴采用同轴直连的过盈配合加键传动结构，传动扭矩的冗余量按照1.5倍额定扭矩设计，可应对短时间的介质密度波动、小幅度过载工况，不会出现传动打滑或者轴系断裂的问题。在实际选型适配时，这款泵的结构尺寸可覆盖25-80mm通径的管路需求，对应的流量区间覆盖每小时几立方米到几十立方米，扬程范围可通过更换不同直径的叶轮实现调整，模型中完整还原了泵体的壁厚、法兰厚度、加强筋位置等细节，结构工程师在做设备布局时可直接调用模型核对安装空间，检查管路走向是否存在干涉，也可基于该模型做参数化修改，适配不同功率等级的驱动电机、调整进出口法兰的通径规格，快速衍生出不同参数的同系列泵组模型，减少重复建模的工作量。
