V-VC75油润滑旋片式真空泵结构设计

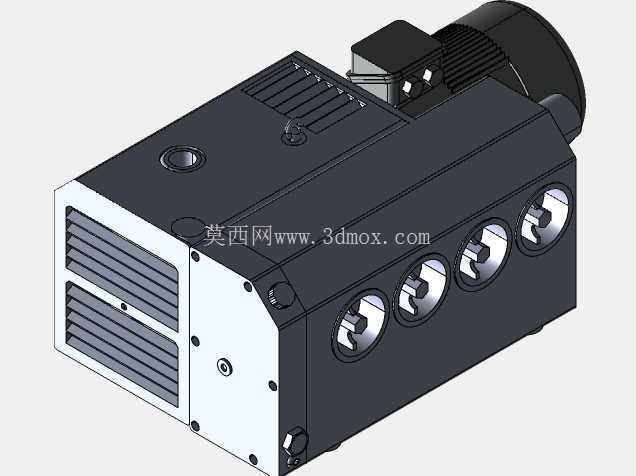

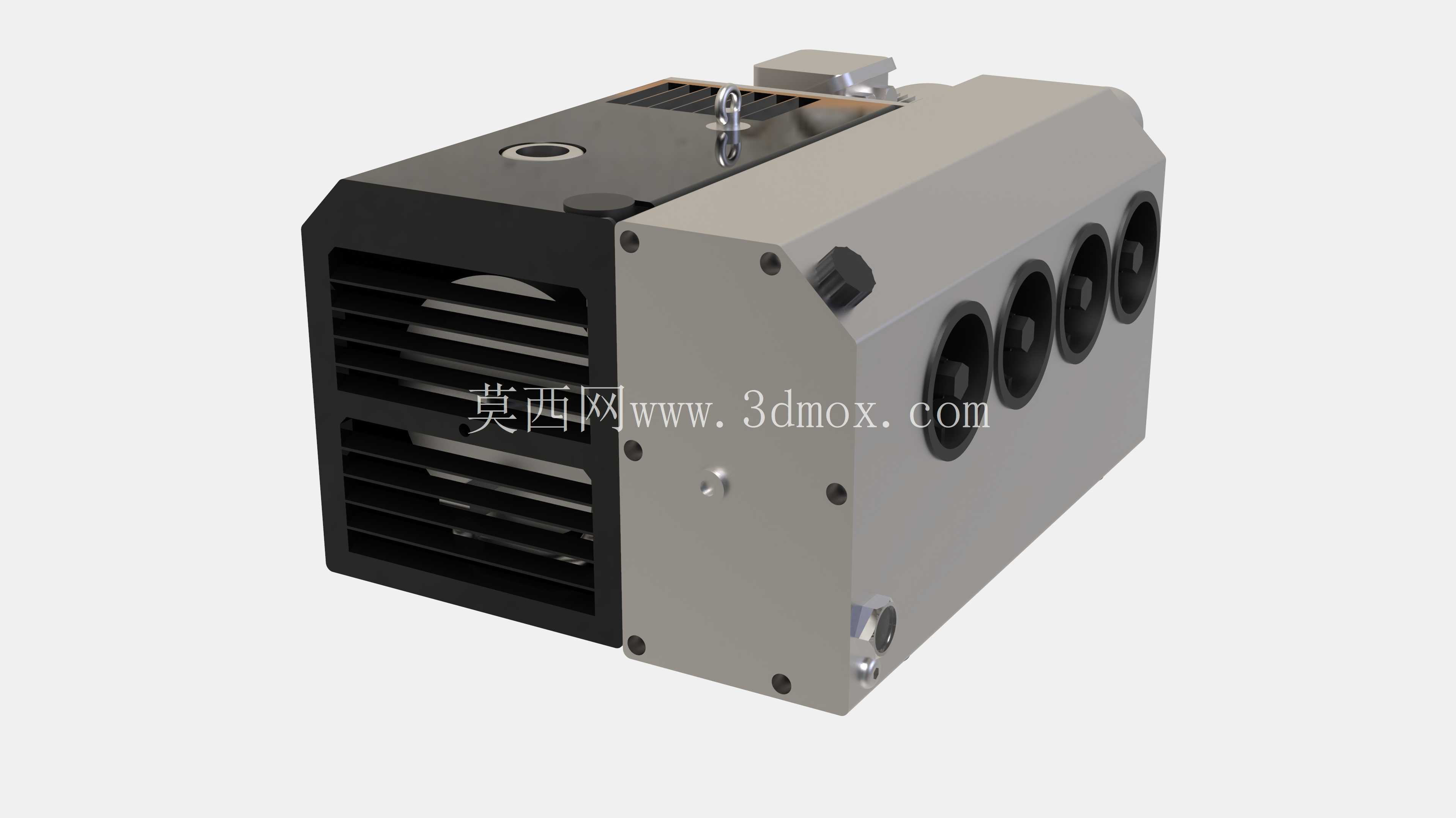

　　进气端设置在泵体顶部，带锁扣式的快接接口结构，不用额外工具就能完成真空管路的对接，接口下方内置了金属滤网，能阻挡管路内的大颗粒杂质进入泵腔，防止刮伤旋片和腔体内壁。排气侧设计了格栅式的散热通槽，和泵体侧面的散热筋形成贯通的空气流道，泵运行时转子带动的气流能顺着通槽带走泵体表面的热量，不用额外加装散热风扇就能满足连续运行的温升要求，这一点在紧凑安装的设备机柜内部优势非常明显，能减少配套散热组件的占用空间。泵体侧面预留了四个等距分布的管路接口，可根据实际安装需求选择不同方向的排气或者测压接口，不用额外加装转接弯头，减少管路泄漏点的同时也压缩了整体安装尺寸。在包装产线的真空吸附工位、电子元件的真空吸附拾取、注塑行业的真空脱泡、实验室的真空干燥环节，这类V-VC75型旋片真空泵都是核心的负压源设备，区别于水环泵需要配套工作液回路、干式螺杆泵成本高昂的特性，油润滑旋片泵能在较低的运维成本下，提供稳定的粗真空区间负压输出，适配绝大多数工业场景的常规真空需求。从结构设计来看，这款泵的整体采用一体化铸铝壳体拼接结构，进排气侧的端盖通过内六角螺栓与主腔体连接，螺栓孔位沿腔体法兰面均匀分布，保证密封面的压力均匀，避免长期运行后出现渗油、漏气的问题。

　　从安装边界来看，这款泵的底部预留了四个标准的安装脚孔，孔位间距符合通用工业泵的安装尺寸规范，可直接固定在设备机架的安装平板上，也可搭配减震垫安装在移动设备的底盘上，整体重心偏向泵体的电机连接侧，安装时只要保证底部支撑面平面度公差在0.2mm以内，就能避免运行时出现额外的振动噪音。设计过程中，旋片的安装槽在转子上做了对称分布的动平衡校正，转子整体做了G2.5级的动平衡处理，保证转速在1450rpm的工况下运行平稳，不会出现偏心振动。泵腔内部的油道设计顺着转子旋转方向做了导流结构，泵油能在离心力作用下均匀覆盖在腔体内壁和旋片端面，形成密封油膜的同时带走旋片摩擦产生的热量，也能减少旋片和腔体的磨损，延长设备的维护周期。

　　油位观察窗设置在泵体侧下方的易观察位置，不用拆解任何部件就能直观看到泵油的液位和油质状态，注油口和排油口分别设置在泵体的顶部和底部最低位置，换油时能彻底排净腔体内的旧油，避免残留的油泥杂质影响新油的润滑性能。在实际选型适配时，这款泵的抽速能满足单台中小型真空吸盘工装、小型真空干燥仓的负压需求，也可多台并联用于更大容积的真空系统，进气口可配套真空止回阀，在泵停止运行时自动切断管路，防止泵油倒灌进入真空管路污染工件。针对不同的安装方向，泵体的接口可通过调整端盖的安装角度来适配，不用重新加工转接件，能缩短设备组装时的管路布置周期。

　　从结构建模的细节来看，所有的螺栓孔、密封槽、安装基准面都严格按照实际加工公差做了建模还原，密封槽的深度和宽度符合O型圈的压缩比要求，装配时不会出现O型圈被挤出密封槽的问题，连接法兰的平面度、轴伸端的同轴度都做了公差标注，可直接用于设备的整体装配干涉检查，也能作为后续维护拆解的参考依据。在电子制造产线的贴装工位，这类泵可直接安装在设备机架内部，不用额外做隔音处理，本身的运行噪音控制在65分贝以内，符合车间的噪音管控要求；在食品包装的真空封装工位，泵的排气口可配套油气分离组件，排出的气体不会带出油雾污染车间环境，也能减少泵油的损耗，延长加油周期。
