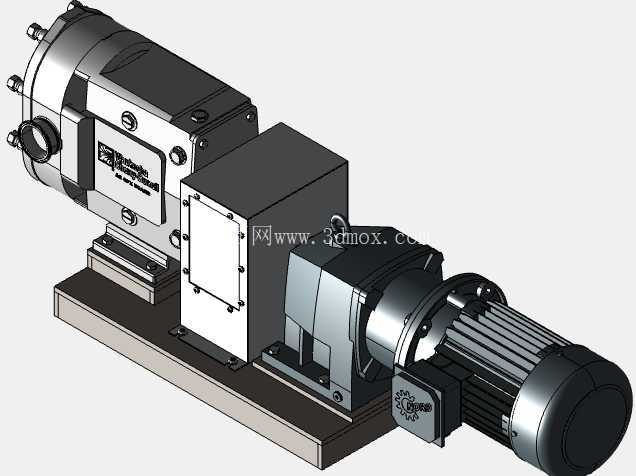

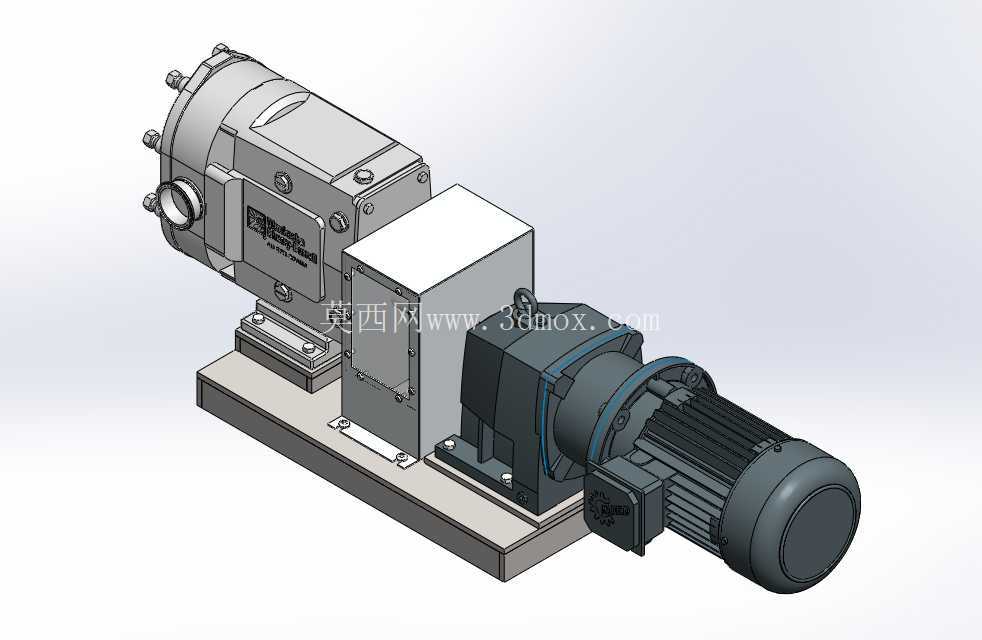

WCB U2 060 SPX凸轮转子泵集成驱动结构

　　这套WCB U2 060 SPX泵组结构，核心采用凸轮转子式容积泵本体搭配标准三相异步电机与齿轮减速单元的直联集成布局，在食品饮料、生物医药、精细化工等对流体输送卫生等级有要求的工况中应用广泛，可实现高粘度介质、含软性颗粒物料的平稳输送，避免输送过程中对物料的剪切破坏，适配乳品、酱料、膏状化工原料等多种介质的管线输送需求。从结构设计逻辑来看，泵头端采用前卡箍快开式连接结构，进出口采用标准卫生级法兰接口，方便日常生产后的CIP在线清洗与拆检维护，泵腔内部两个三叶凸轮转子采用间隙配合设计，运转过程中无接触摩擦，既降低了易损件更换频率，也避免了金属碎屑污染输送介质的风险，转子与泵壳之间的配合间隙经过精准核算，既保证容积效率不会因内泄过大出现流量衰减，也不会因间隙过小出现运转卡滞、热膨胀抱死的问题。

　　驱动端的布局上，电机与减速箱采用法兰直装的方式固定在共用底座上，减速箱输出轴与泵轴通过刚性联轴器直连，省去了皮带传动、链传动等额外传动环节的功率损耗，也减少了传动部件的维护点，整个泵组的安装底座采用加厚钢板焊接后加工的结构，底座上预留了泵头、减速箱、电机的定位止口与安装螺栓孔，装配时可直接通过定位止口保证各部件的同轴度，降低现场安装的找正难度，同时底座上预留的地脚螺栓孔可直接适配标准工业地坪的安装固定，也可搭配减震垫使用降低运转时的振动传递。从安装边界来看，泵组整体沿轴向排布，总长度覆盖泵头进出口端到电机风扇罩尾端的全部尺寸，宽度方向以泵头进出口的外接法兰外径、电机机座外径为最大边界，高度方向从底座安装底面到电机接线盒顶端为最高尺寸，在做管线布局设计时，需要在泵头进出口端预留足够的管线拆装空间，在电机尾端预留风扇散热的通风距离，在泵头侧方预留转子拆检的操作空间，避免周边设备、管线遮挡维护操作区域。

　　功能特性上，该泵组属于正位移输送设备，输出流量与转速呈稳定的线性关系，可通过搭配变频电机实现流量的精准调节，输送过程中流量平稳无脉动，不会对下游管线、计量设备造成水锤冲击，泵头的密封结构采用集装式机械密封，无需现场调整密封压缩量，更换时可整体拆装，大幅缩短维护停机时间，密封的摩擦副材质可根据输送介质的腐蚀性、温度特性做适配选型，常规配置可适配0-120摄氏度的输送工况，特殊配置可覆盖更高温度的介质输送需求。

　　在做三维建模的过程中，需要重点关注泵头转子的相位配合关系，两个转子的安装相位必须相差90度，才能保证运转过程中转子之间、转子与泵壳之间不会出现干涉，同时要核算减速箱的传动比与电机额定转速的匹配关系，保证泵头的工作转速处于合理区间，避免转速过高导致转子磨损加快、气蚀风险提升，也避免转速过低导致流量不足、介质在泵腔内滞留的问题。共用底座的设计上，需要考虑各部件的重量分布，将重心控制在底座的中心区域，避免运转过程中出现偏重振动，底座的加工面需要保证平面度要求，防止各部件安装后出现同轴度偏差导致的轴封磨损、轴承过热问题。在实际设备选型配套中，该泵组可直接作为流体输送系统的核心动力单元，搭配进出口阀门、过滤器、压力传感器、流量传感器即可组成完整的输送工位，无需额外设计复杂的传动支架，集成度高，现场安装工作量小，适合在标准化的流体生产线上做批量配套使用。
