三美M28N款12V直流驱动电机结构

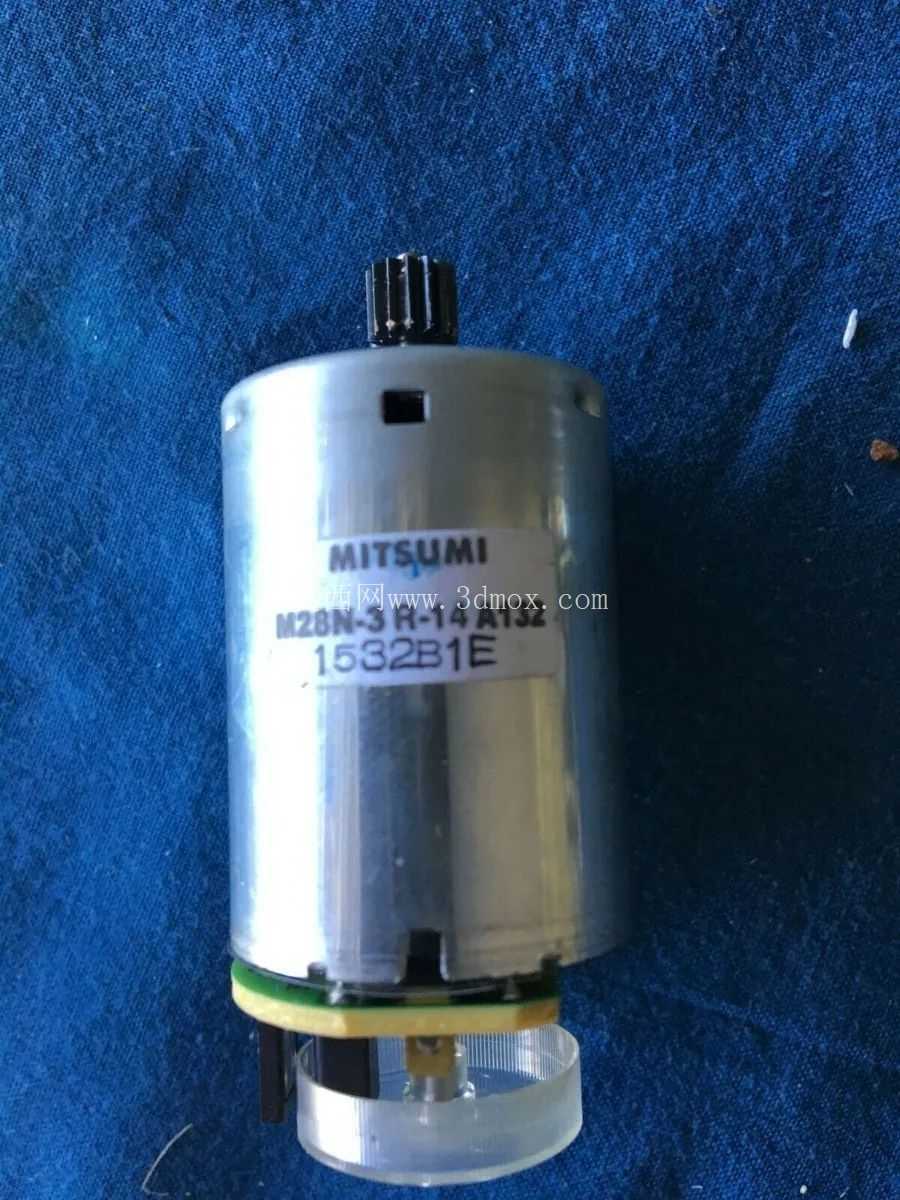

　　在小型自动化执行机构、桌面级机电装置、民用小型电动工具、车载辅助电控单元的开发过程中，小功率12V直流电机是选型阶段绕不开的通用动力元件，这类元件的三维建模精度，直接影响后续结构装配的干涉校验结果，很多初入结构设计领域的工程师容易忽略外购动力件的外形细节还原，等到实际打样装配时才发现安装孔位偏差、轴伸长度不匹配、出线位置与周边结构冲突，拖慢整个项目的迭代节奏。这款12V直流电机的三维结构还原，完全基于实物逆向测绘完成，整体外形控制尺寸为直径28mm、本体长度45mm，属于小体积直流动力单元的常规尺寸段，适配绝大多数紧凑型安装空间的布局需求。从实际应用场景来看，这类小功率12V直流电机的覆盖范围极广，小到桌面3D打印机的送料驱动、小型云台的转动动力、车载通风装置的驱动源，大到小型输送线的辅助辊筒驱动、智能家居类电动执行机构的动力输出、DIY类小型电动工具的动力核心，都能见到同规格电机的应用身影，很多设备开发时不会专门定制电机，而是选用这类成熟量产的通用型号，这就要求三维模型必须精准还原所有安装相关的边界尺寸，才能给结构设计提供可靠的参考依据。

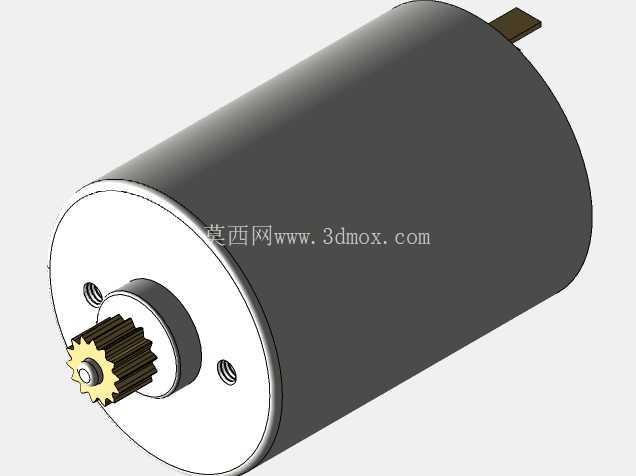

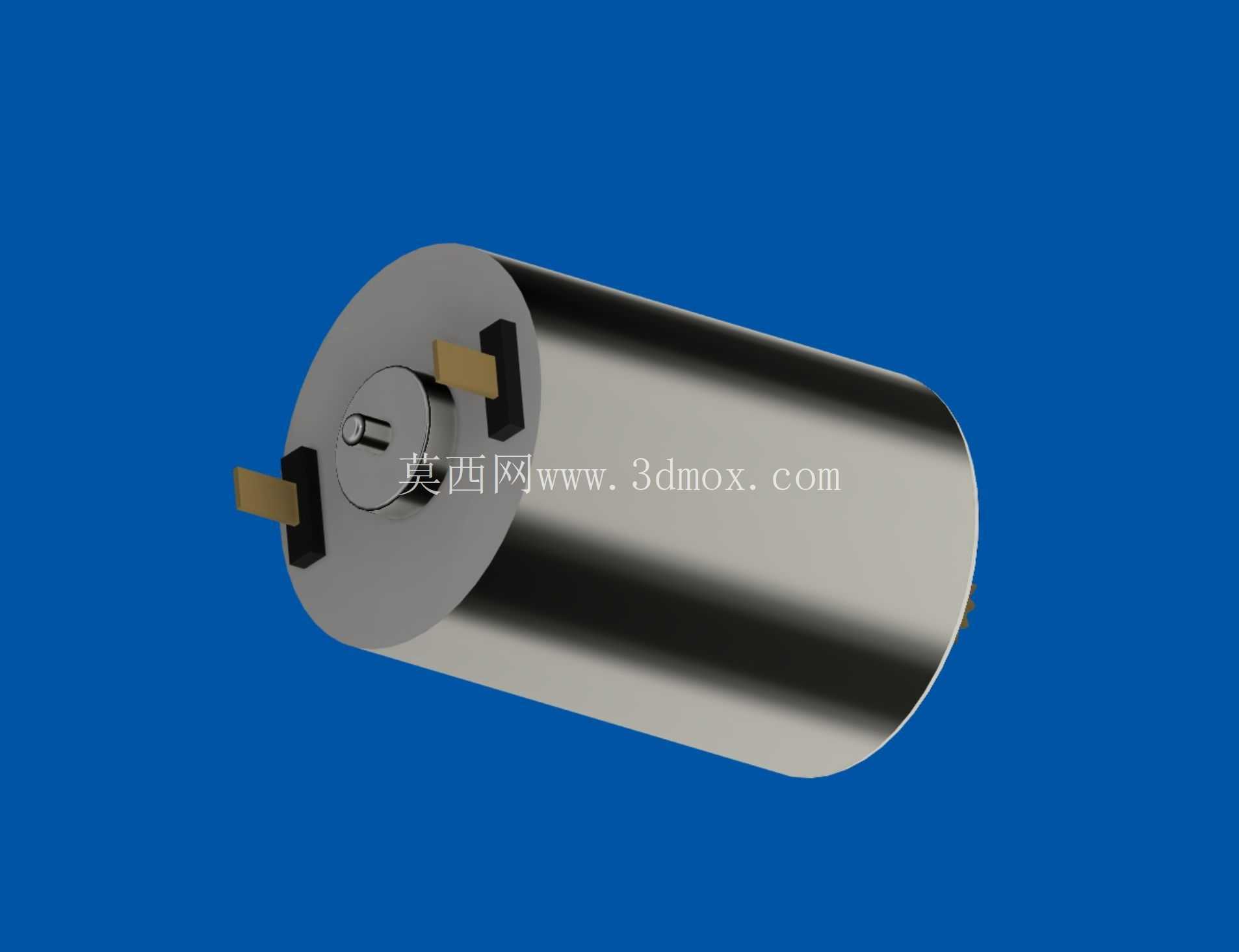

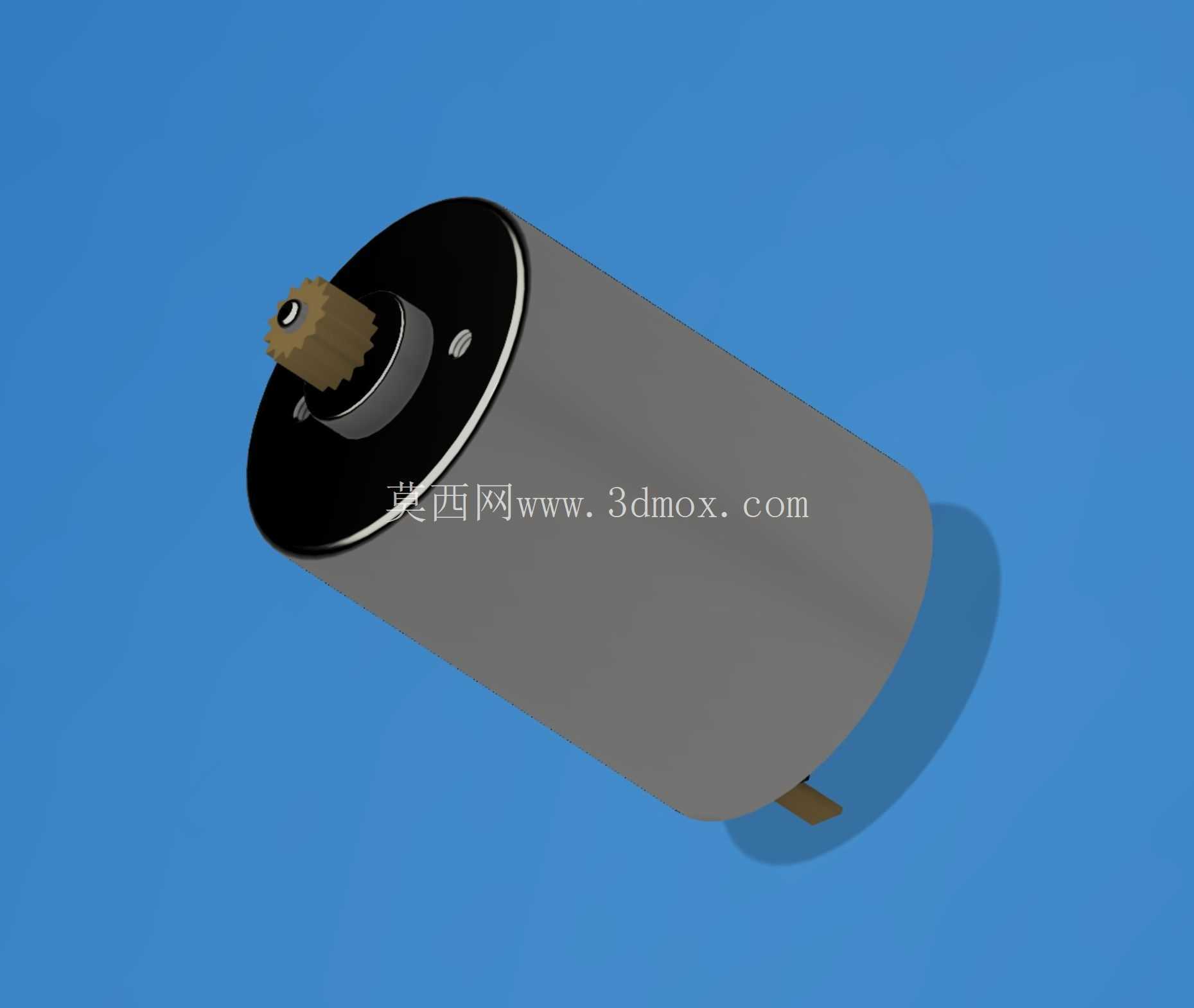

　　设计建模过程中，没有采用简化的圆柱体替代方案，而是逐一还原了电机本体的所有结构细节：前端盖的安装定位止口、输出轴的齿形结构与轴伸长度、端盖上的固定小孔位置、尾部出线端的凸台结构与出线方向，甚至连电机本体外壳的滚花细节、端盖与外壳配合的压合接缝都做了对应还原，避免设计阶段因为模型简化导致的隐性干涉问题。很多工程师在调用通用电机模型时，经常会遇到几个典型的设计陷阱：一是输出轴的长度与齿形参数不准，导致配套的传动齿轮安装后出现轴向窜动或者啮合间隙过大；二是电机本体的直径公差标注缺失，导致安装座的抱紧结构设计过盈量不合理，要么装不进去要么固定后出现松动；三是尾部出线端的位置与尺寸还原不到位，导致装配后线材被端盖挤压，长期使用出现线材破损短路的风险；四是前端盖的固定孔位间距偏差，导致螺丝锁付时出现滑牙或者无法对位的问题。

　　这款模型在测绘阶段就针对这些常见问题做了逐一核对，所有与安装相关的尺寸都经过多次实物测量校验，确保模型导入装配环境后，能直接用于安装座的结构设计、传动机构的匹配校验、周边走线的空间预留。从功能特性来看，这类12V直流电机属于通用型有刷直流动力单元，额定电压下的输出扭矩与转速能满足绝大多数小负载连续运转的场景需求，本身的结构成熟度高，供应链采购渠道广泛，替换成本低，是小功率动力场景下性价比极高的选型方案。建模时特意保留了电机各个组件的独立结构特征，既可以用于整体装配的干涉校验，也能满足后续做爆炸图、装配工艺示意的需求，不需要二次拆解模型。对于需要做设备结构仿真的工程师来说，模型的重心位置、安装基准面都与实物保持一致，导入仿真环境后不需要额外调整质量参数与基准坐标，能直接用于整机的模态仿真、运转振动仿真的前置准备。在实际的结构设计流程中，这类外购标准件的模型精度，往往决定了整个项目的打样成功率，很多项目第一次打样失败，并不是因为自研结构的设计问题，而是因为选用的外购件模型存在尺寸偏差，导致装配时出现各种意想不到的干涉问题，反复修模不仅增加开发成本，还会拉长项目的上市周期。

　　这款电机模型在还原过程中，特意区分了各个配合面的公差属性，比如电机外壳的外径尺寸属于安装配合尺寸，建模时保留了合理的公差参考范围，输出轴的直径属于传动配合尺寸，标注了对应的配合公差基准，方便工程师在设计配套结构时选择合适的配合精度。另外，针对电机安装时常见的固定方式，不管是采用前端盖锁螺丝固定、还是采用外壳抱紧式固定，模型都提供了对应的精准定位基准，不需要设计师再反复测量实物核对尺寸。对于从事小型机电产品开发、DIY机电装置制作、自动化教学演示装置搭建的从业者来说，这款精准还原的电机三维结构，能大幅减少前期建模的工作量，把更多精力放在核心功能结构的设计上，而不是耗费时间在外购标准件的逆向测绘上。
