变速器传动机构金属壳体结构设计

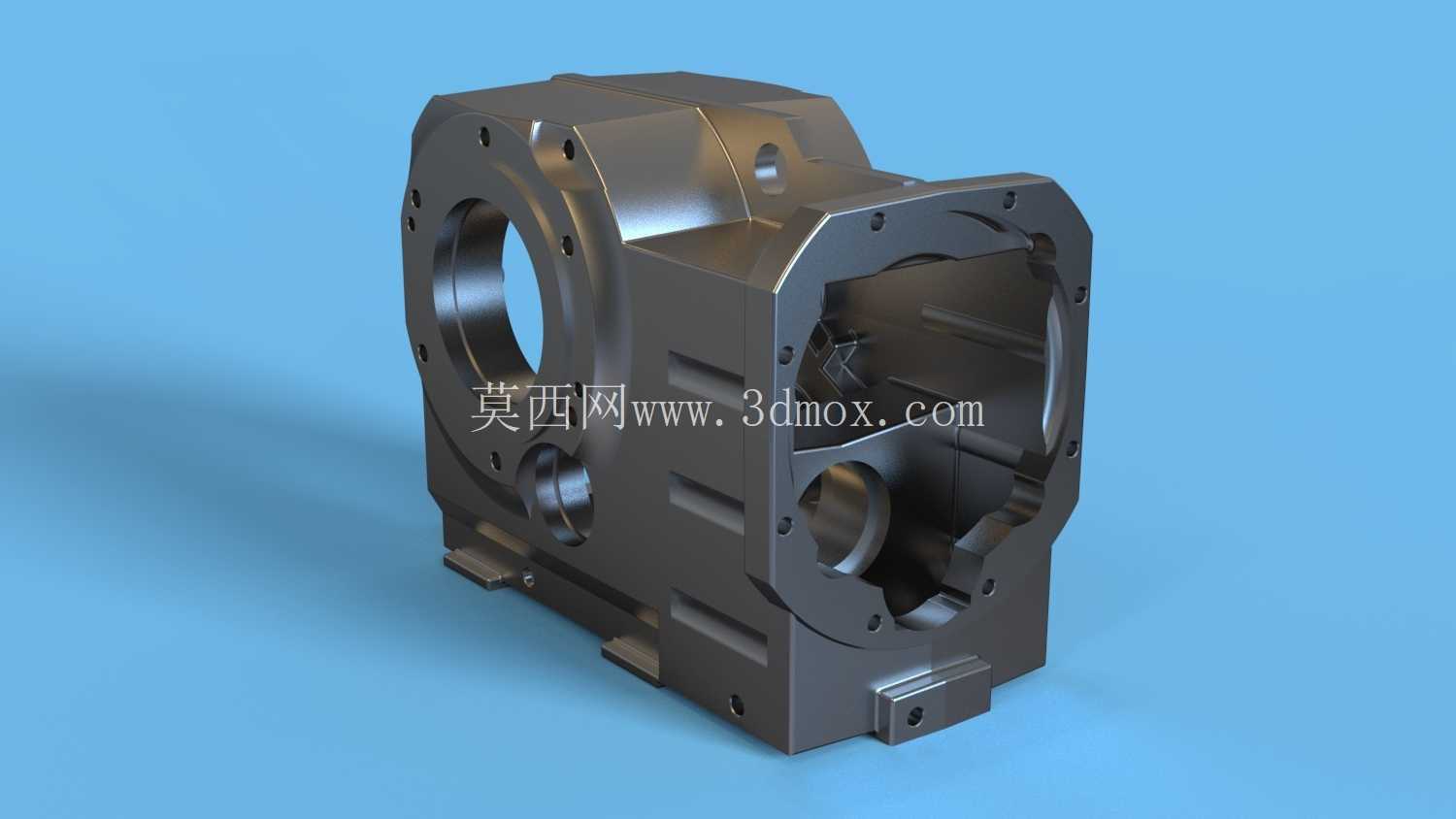

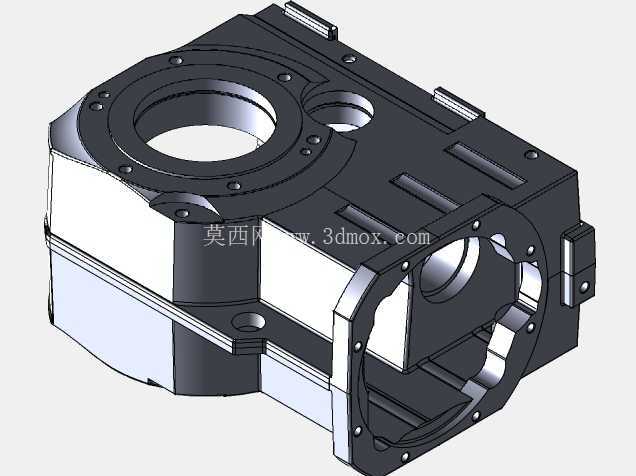

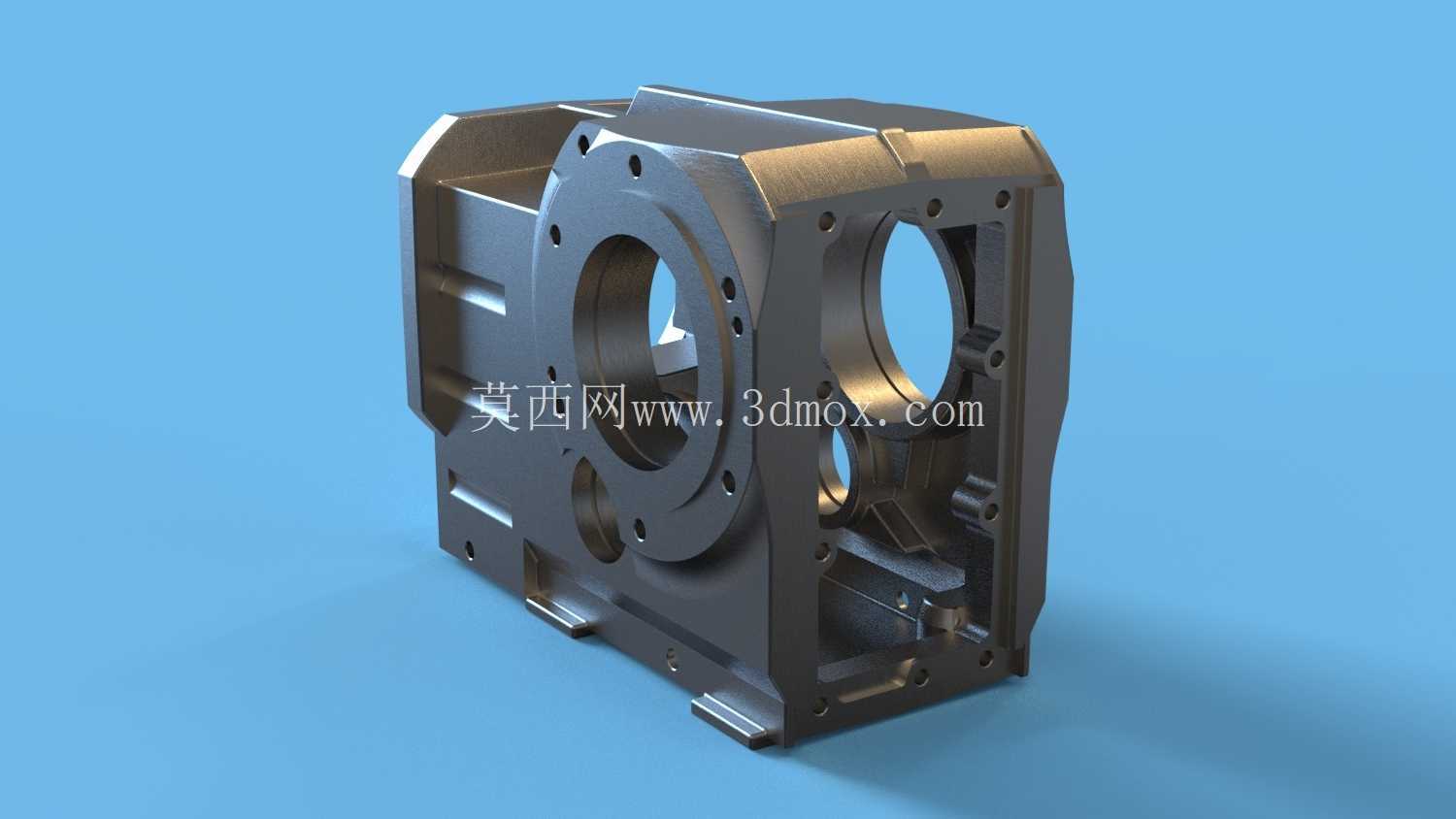

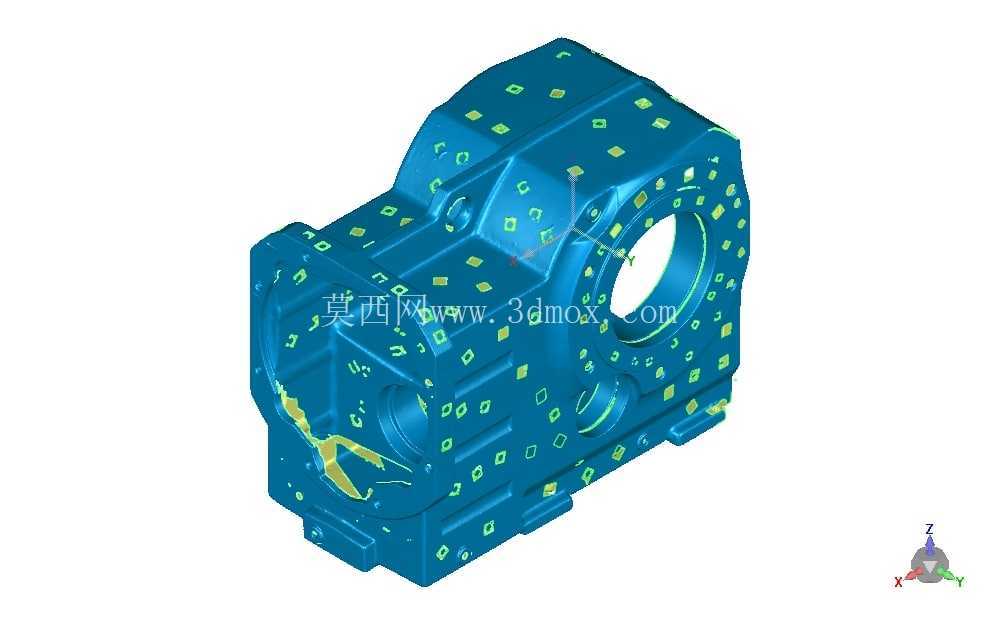

　　这款壳体是传动系统核心的承载防护构件，主要适配中小功率齿轮传动变速单元，常见于工业输送线驱动端、小型工程机械行走机构、农用设备动力传输单元这类需要对齿轮组、传动轴进行封闭防护的场景，日常工况下需要同时承担传动部件定位、润滑介质密封、外部载荷承载三个核心作用，避免传动副暴露在粉尘、水汽环境中出现磨粒磨损，同时阻隔传动过程的润滑油飞溅外泄，维持腔体内部润滑环境稳定。从结构设计逻辑来看，整个壳体采用一体化铸造成型后做精密机加工的工艺路线，主体腔体预留了多级齿轮轴系的安装孔位，法兰端面的螺栓孔采用等节距分布设计，保证和端盖、动力输入端、输出端连接时的受力均匀，不会因为局部螺栓预紧力偏差导致密封面翘曲渗油。

　　腔体内部的加强筋沿着轴系受力方向做放射状布置，既可以在不额外增加壳体壁厚的前提下提升整体刚性，避免重载工况下壳体出现形变导致轴系同轴度偏差，也能在铸造过程中起到均衡冷却速度的作用，减少铸件内部缩孔、应力集中的缺陷。安装边界方面，壳体底部设置了带定位销孔的安装支脚，支脚的安装面经过铣削加工保证平面度，和设备机架安装时可以通过定位销快速完成同轴度找正，不需要反复调整轴系对中；输入端的大尺寸法兰孔适配标准动力连接尺寸，可以直接匹配不同规格的驱动电机连接法兰，输出端的孔位预留了密封件安装槽，可适配骨架油封、O型圈等常用密封元件，满足不同防护等级的使用需求。

　　侧面预留的工艺孔既可以作为润滑油加注、油位观察的通道，也能在后期维护时作为观察孔检查内部齿轮啮合状态，不需要完全拆解壳体就能完成初步故障排查。壳体外部的散热筋沿着腔体轮廓均匀布置，在连续高负载运行工况下可以增大散热面积，把齿轮啮合、轴承摩擦产生的热量快速传导到外部空气中，避免腔体内部润滑油温度过高导致粘度下降，影响润滑效果。设计过程中对各个安装孔的同轴度、端面垂直度都做了公差约束，轴承安装孔的尺寸精度控制在IT7级，保证轴承压装后不会出现偏载，延长轴承和齿轮的使用寿命；密封面的表面粗糙度控制在Ra1.6以下，保证密封件压缩后可以完全贴合密封面，不会出现渗漏问题。

　　不同壁厚的过渡位置都做了圆角处理，避免应力集中导致的壳体开裂，尤其是支脚和主体腔体连接的位置，做了加厚过渡处理，承受设备运行过程中的振动载荷时不会出现断裂问题。这款壳体的结构设计充分考虑了加工工艺性和装配便利性，所有机加工面都设置在一次装夹可以完成加工的方位，减少加工过程中的装夹次数，提升加工效率和尺寸精度；内部腔体的轮廓做了拔模斜度设计，适配金属模铸造的工艺要求，不需要额外做后续的修型处理就能满足毛坯精度要求。在实际选型适配时，只需要确认输入输出轴的中心距、安装法兰的连接尺寸、支脚的安装孔距，就可以直接替换同规格的原厂壳体，不需要对周边连接部件做额外修改，降低设备维护的替换成本。
