弹簧加载式液压系统溢流保护阀结构

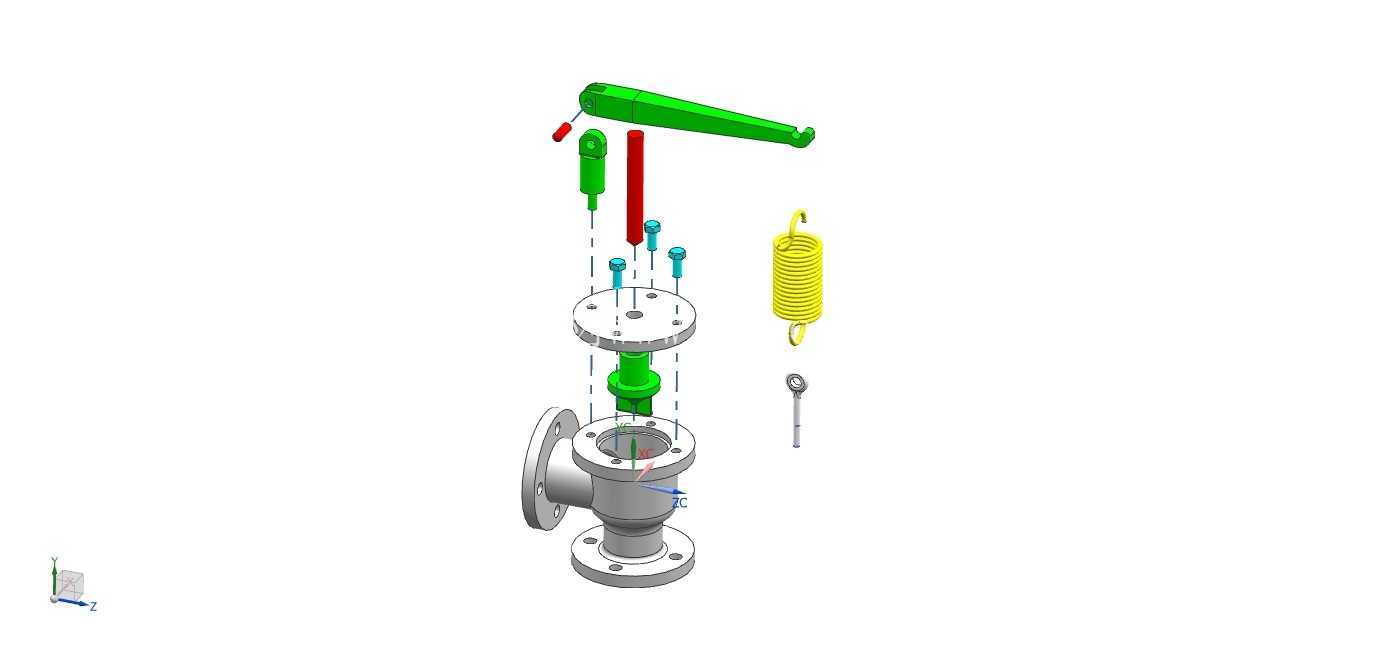

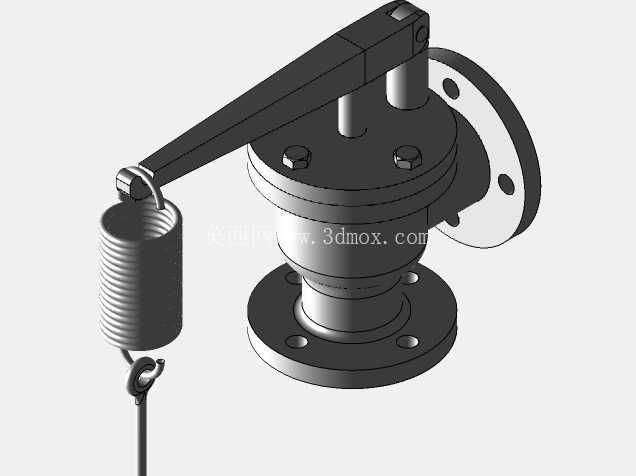

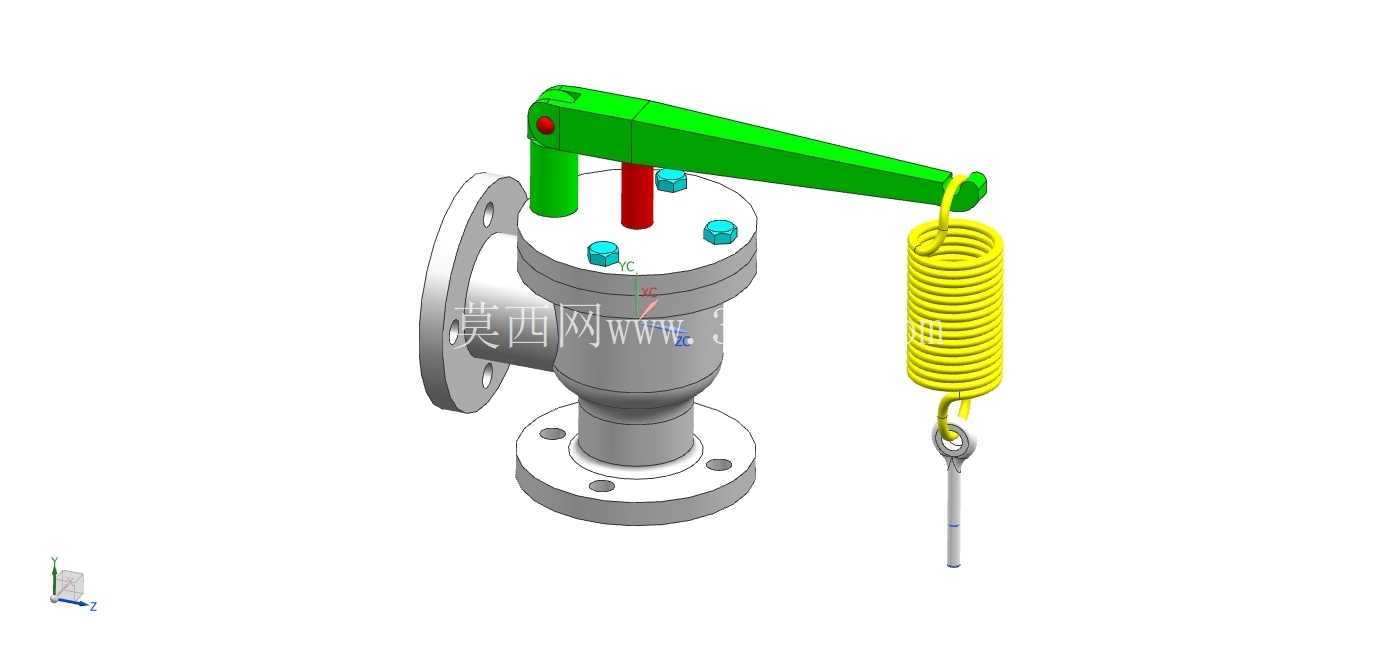

　　在液压传动系统的实际工况里，压力过载是造成密封件击穿、管路振裂、执行元件拉伤的核心诱因之一，这类弹簧加载的压力泄放阀件，是中低压开式液压回路里最基础也最可靠的过压保护单元，常被布置在液压泵出口的主管路分支、蓄能器组的前端、或是执行元件的进油腔侧，直接承担系统最高压力的限定职责，避免瞬时压力冲击或是负载突变带来的系统超压损坏。从结构拆解的三维模型来看，整个阀件采用直通式法兰连接构型，下部阀体为铸造流道结构，侧方法兰用于接入待保护的压力管路，下部法兰用于对接泄油回路，阀体内部加工有同轴的导向密封腔，与上部的阀杆组件形成滑动配合，阀瓣与阀座的密封面采用锥面贴合设计，相比平面密封具备更好的对中自适应性，即使在介质含有少量杂质颗粒的工况下，也能保证闭合状态下的密封可靠性。

　　上部的加载组件是整个阀件的压力调节核心，圆柱螺旋压缩弹簧套设在阀杆外侧，上端抵靠在顶部的压力调节端盖处，下端直接作用在阀瓣的承压台肩上，弹簧的预压缩量直接决定阀件的开启压力阈值——当系统侧的介质压力超过弹簧预紧力时，介质压力推动阀瓣向上位移，压缩弹簧同时打开阀口，多余的高压介质就会从泄油侧流回油箱，直到系统压力回落至设定值以下，弹簧推动阀瓣复位，切断泄流通路，整个动作过程无需外部动力输入，完全依靠介质压力与弹簧力的平衡实现自动启闭，可靠性远高于电控式压力保护元件，在断电、电控信号失效的极端工况下依然能发挥保护作用。设计这类阀件的三维结构时，首先要核算的是弹簧的刚度与预压缩量匹配关系，需要根据目标开启压力、阀瓣的有效承压面积，计算出所需的弹簧预紧力，同时要保证阀瓣达到额定开启高度时，弹簧的压缩增量对应的力增量不超过开启压力的15%，避免压力超调过大影响系统正常工作；其次要关注阀杆与导向套的配合间隙，间隙过小容易在介质温度升高、阀体受热变形时出现卡滞，间隙过大则会导致阀瓣偏斜，出现密封面偏磨、内漏的问题，常规工况下配合公差选H8/f7即可满足使用需求。

　　从安装边界来看，这类阀件的法兰连接尺寸符合通用管路法兰标准，侧方入口法兰与下方泄放法兰的公称通径保持一致，整体安装高度从阀体底部法兰面到顶部调节端盖的尺寸，需要预留至少100mm的上部操作空间，用于后期调整弹簧预紧力、校验开启压力，安装时要保证阀杆处于垂直状态，倾斜角度不能超过5度，避免阀杆自重带来的侧向分力导致动作卡滞。流道设计上，阀口处采用流线型过渡结构，减少介质高速流过时的湍流噪声与压力损失，阀瓣的开启行程通常控制在通径的1/4左右，既保证足够的泄流能力，又避免弹簧压缩量过大带来的压力波动。

　　在实际应用场景中，这类阀件不仅用于固定式液压设备的压力保护，在小型工程机械、农用机械的液压系统中也被广泛采用，相比先导式溢流阀，它的结构更简单，零件数量少，维护成本低，对油液清洁度的要求也更低，即使在油液污染度等级较高的野外作业工况下，也能稳定工作，不会因为阻尼孔堵塞出现失效问题。建模过程中需要重点关注各零件的装配干涉问题，尤其是弹簧在全压缩状态下的并圈长度，要保证阀瓣达到最大开启行程时，弹簧不会出现并圈压实的情况，避免弹簧产生永久塑性变形；另外阀瓣与阀座的密封面要设计合理的接触宽度，宽度过大会导致密封比压不足，出现内漏，宽度过小则容易在高压介质的冲蚀下出现密封面损坏，缩短阀件的使用寿命。
