1/2英寸NPT内螺纹三片式手动球阀结构

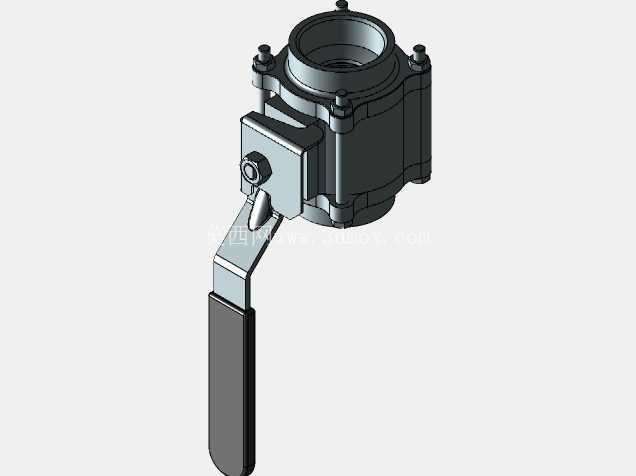

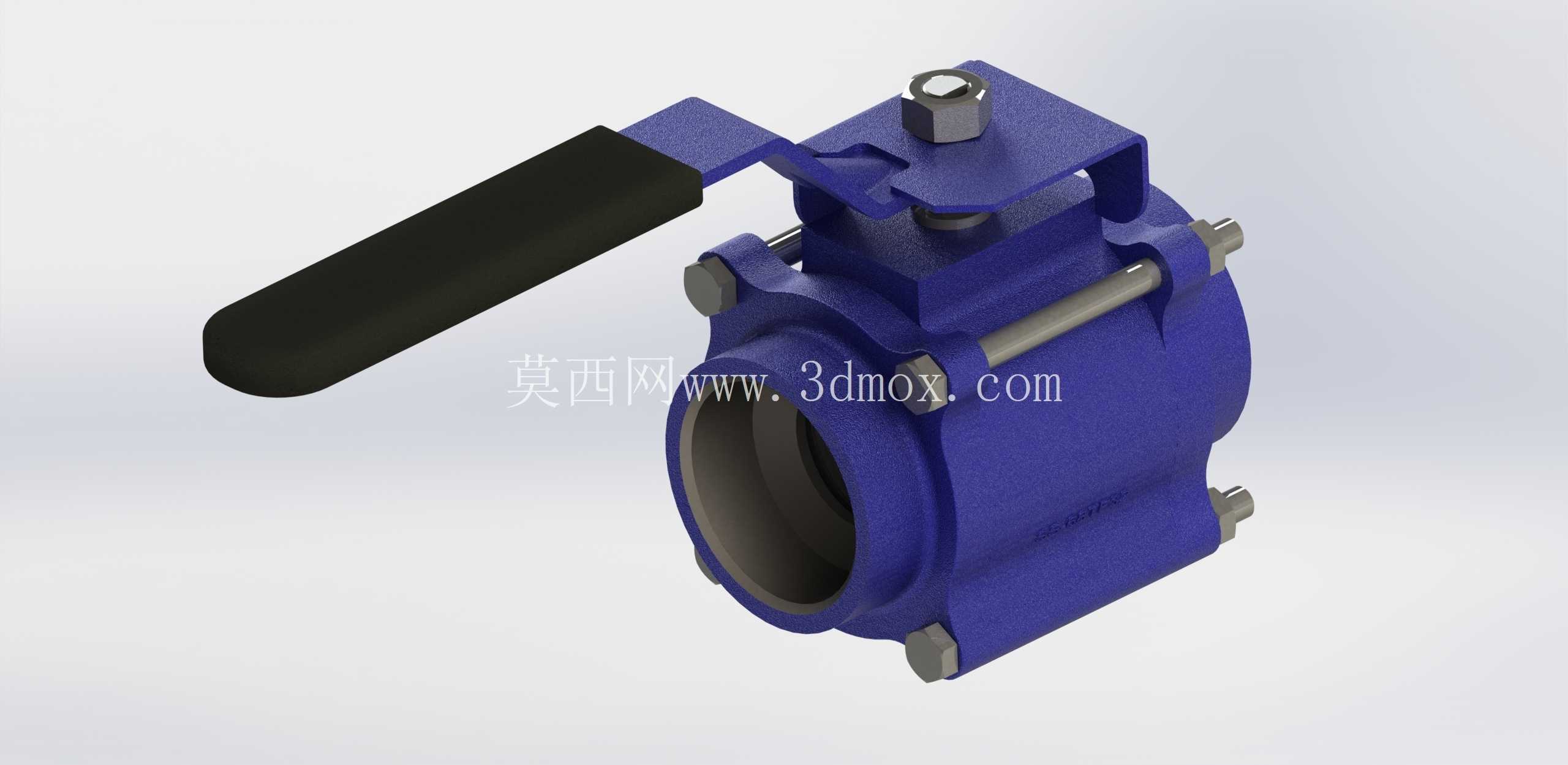

　　这款手动球阀的公称通径对应1/2英寸NPT内螺纹接口，适配常规中小通径的工业流体管路安装需求，在化工流体输送、小型水处理支路、气动控制管路、民用给排水支管等场景中都有广泛应用，核心作用是实现管路内流体的通断控制，相比闸阀、截止阀，它的开关行程更短，操作力矩更小，密封性能更稳定，适合需要频繁开关或者快速截断介质的工况。从结构设计来看，它采用三片式阀体组合结构，三个阀体段通过周向分布的螺栓紧固连接，这种设计的优势在于后期维护时不需要把整个阀门从管路上拆下来，只需要松开连接螺栓就能取出内部的球体、阀座密封件进行更换，大幅降低现场运维的工作量，相比一体式球阀的维护成本更低。

　　操作端采用带防滑橡胶套的杠杆式手柄，手柄长度经过力矩匹配设计，操作人员不需要借助额外工具，徒手就能完成开关操作，手柄的转动角度为90度，和球体的通孔位置完全对应，手柄与管路平行时阀门为全开状态，垂直时为全关状态，现场操作人员可以直观判断阀门的开关状态，避免误操作。阀体顶部的阀杆采用防吹出结构设计，阀杆从阀体内部向外装配，即使管路内部存在压力波动，阀杆也不会被介质压力顶出造成外漏，阀杆和阀体之间设置了多层密封填料，在长期开关磨损后也能通过调整填料压盖的压紧力来补偿密封间隙，延长阀门的整体使用寿命。

　　球体采用通孔式结构，全开状态下通孔和管路内径基本一致，介质流经阀门时的流阻极小，不会产生明显的压力损失，也不容易在阀腔内部残留介质，适合输送带有少量颗粒杂质的流体，也适用于需要定期通球清扫的管路场景。安装边界方面，两端的NPT内螺纹为美制锥管螺纹，安装时只需要在管端螺纹上缠绕密封生料带或者涂抹螺纹密封胶，拧入阀体接口就能实现密封连接，不需要额外配置法兰片或者焊接工序，安装操作简便，适合狭小空间内的管路装配。阀体的整体外形紧凑，手柄在全开状态下的延伸长度、全关状态下的高度都经过尺寸校核，不会和周边的管路、支架产生干涉，在密集排布的阀组安装场景中也能预留出足够的操作空间。

　　密封结构上，阀座采用弹性密封件紧贴球体表面，在低压工况下也能实现可靠密封，不会出现内漏问题，金属阀体的结构强度足够承受常规工况下的管路压力冲击，在正常的工作压力范围内不会出现阀体变形导致的密封失效问题。在实际选型应用中，这类小通径手动球阀常被用作管路系统的支路截断阀，安装在设备的进出口位置，方便设备检修时切断上下游介质，不需要关停整个管路系统的总阀，减少停机影响范围。建模过程中对各个零件的配合间隙做了精准还原，比如螺栓和阀体安装孔的间隙、阀杆和填料函的配合公差、球体和阀座的接触密封面位置都和实际加工要求一致，结构工程师可以直接参考这个模型完成管路阀组的布局设计，也可以基于这个结构改型适配其他压力等级、其他接口形式的球阀设计，不需要从零开始搭建基础结构，能大幅缩短设计周期。
