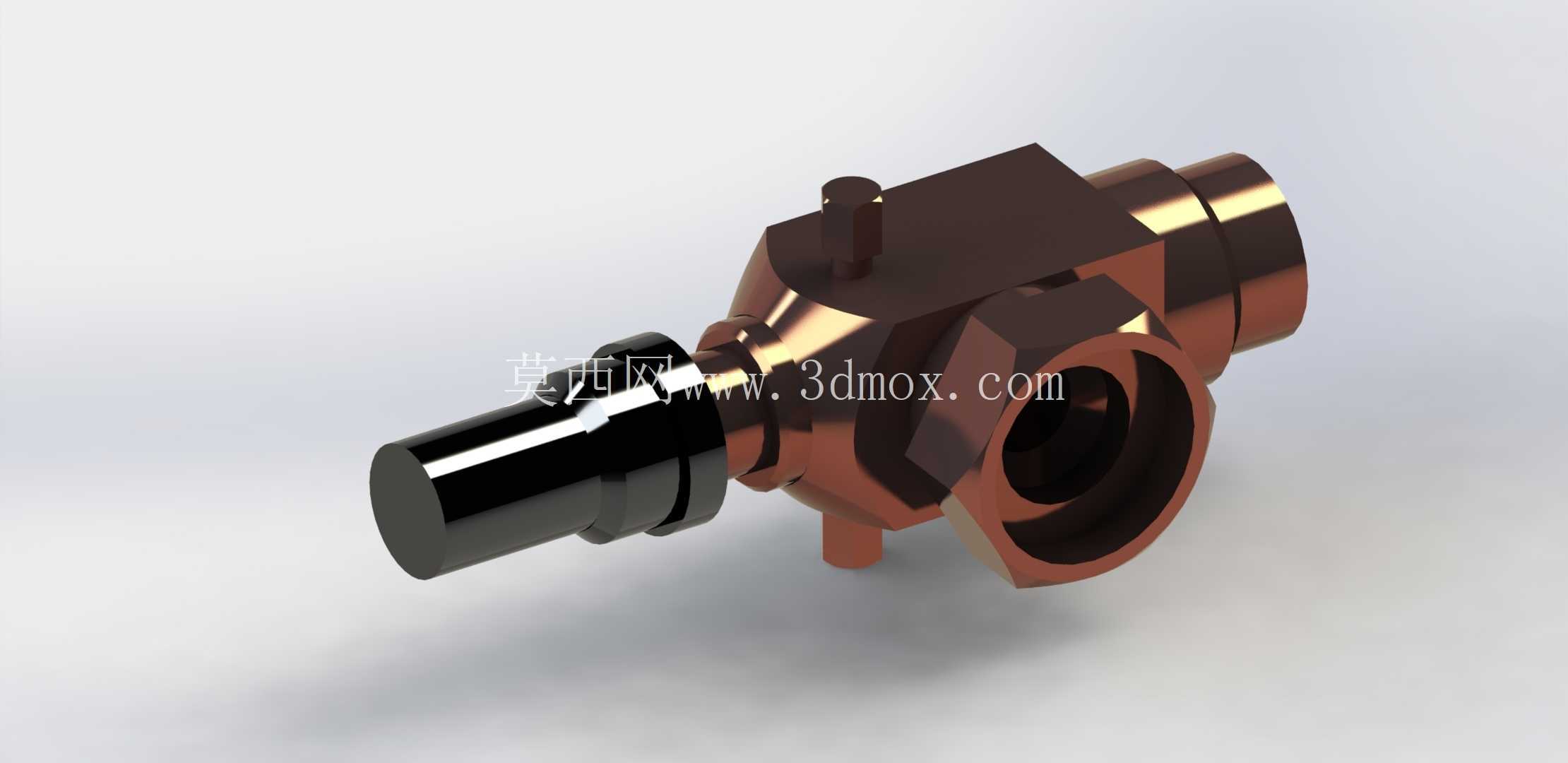

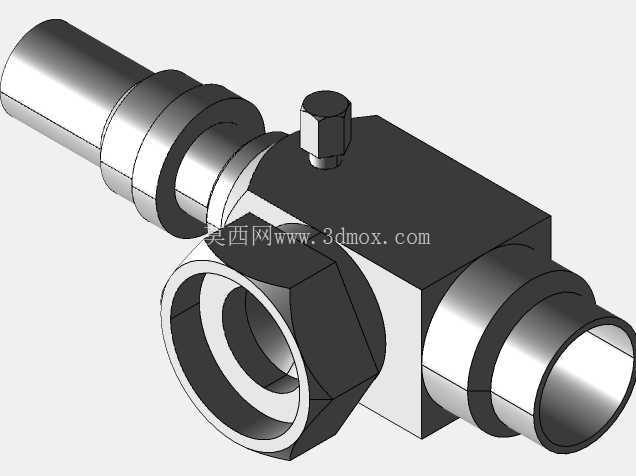

1又3/8英寸Rotolock制冷管路截止阀结构

　　从结构设计逻辑来看，这款阀采用了三通式的本体结构，不同于常规两通截止阀只能实现单管路通断控制，它预留了一个垂直于主通径的旁通接口，这个接口在实际应用中可以用来接压力表、检修充注口、或者旁通泄压管路，省去了在管路上额外开孔焊接接头的工序，也减少了管路焊口带来的泄漏风险点。阀体主体采用铜合金材质锻造，一方面是因为铜合金和制冷管路常用的紫铜管材质焊接兼容性好，不管是火焰钎焊还是高频焊接都能获得稳定的焊口强度，另一方面铜合金的导热性适中，在低温工况下不会因为局部温降过快出现结露冻裂的问题，同时材质本身的抗制冷剂腐蚀性能也能满足R22、R410A、R32等主流制冷工质的长期使用要求。在商用制冷、冷链运输以及中小型工业制冷机组的管路布设场景中，Rotolock结构的截止阀一直是阀件选型里的高频选项，这类阀件的核心优势在于兼顾了管路连接的密封性与拆装便捷性，尤其适配需要频繁拆装检修、或者机组出厂前需要分段预装再现场合拢的管路系统。本次呈现的1又3/8英寸规格Rotolock阀，通径尺寸匹配制冷系统里常用的大口径吸气、排气支管段，能够覆盖3到5匹左右制冷压缩机组的主管路通流需求，不会因为通径冗余造成阀件成本浪费，也不会因为通径不足带来管路压损过大、制冷效率衰减的问题。

　　主通径两端的Rotolock锁接结构是这款阀的核心设计点，和传统的焊接式截止阀不同，Rotolock接头采用了压紧式密封结构，连接时不需要对管路和阀件做焊接处理，只需要将配套的锁母套在管路上，把管路端头涨成匹配的喇叭口或者平口台阶，再将锁母拧紧在阀体的外螺纹接头上，就能依靠接头内部的密封垫片实现可靠密封，这种连接方式在现场安装时不需要携带气焊设备，尤其适合商超冷柜、冷库机组这类现场施工空间有限、动火作业受限的场景，后期检修更换阀件的时候也不需要切割管路，只需要松开锁母就能拆下阀件，大幅降低了后期维护的成本。

　　阀杆部位采用了背封式的密封结构，阀杆和阀体之间设置了多层丁腈橡胶密封圈，同时在阀杆全开或者全关的位置都设置了密封限位，避免阀杆在开关过程中出现工质泄漏，顶部的阀杆端头采用了标准的方头结构，可以用常规的阀门扳手进行开关操作，不需要配套专用工具，日常运维的通用性更强。从安装边界来看，这款阀的主通径轴线到旁通接口端面的距离、以及阀杆顶部到阀体底部的安装高度都做了紧凑化设计，在阀组集成安装的时候，相邻阀件之间不需要预留过大的安装间隙，能够有效压缩制冷机组阀组站的整体安装空间，阀体底部的小凸台是定位结构，安装时可以将这个凸台卡在机组安装支架的定位槽里，避免阀件在管路振动的时候出现跟转、松动的问题，在运输过程中也能减少阀件承受的管路应力。在实际流道设计上，这款阀的内部流道做了圆弧过渡处理，没有直角突变的结构，制冷剂在阀内流动的时候不会产生明显的涡流区，一方面降低了阀件本身的流阻，减少制冷系统的压力损失，另一方面也避免了涡流带来的气流噪声，提升机组运行的静音表现。密封面采用了锥面硬密封加软密封的复合结构，当阀门处于全关位置时，铜质的锥面密封副可以承受管路的高压冲击，表层的聚四氟乙烯软密封层则可以填补密封面的微小加工间隙，实现零泄漏关断，即使在系统高低压压差达到2.5MPa的工况下，也不会出现内漏的问题。

　　在建模过程中，所有的配合尺寸都严格按照制冷阀件的行业通用公差进行设定，Rotolock接头的螺纹尺寸、密封面角度、阀杆的行程长度都和实际量产产品保持一致，不管是用来做机组管路的干涉检查、还是阀组的装配模拟，都能直接复用模型的尺寸参数，不需要额外做尺寸修正。旁通接口的螺纹采用了标准的7/16-20UNF制冷专用螺纹，和市面上常规的检修阀、压力表接头都能直接适配，不需要额外做转接头设计。阀体外部的棱角都做了小圆角处理，一方面是锻造工艺的要求，避免锻造过程中出现应力集中导致的阀体开裂，另一方面也避免安装过程中尖锐棱角划伤施工人员，同时圆角结构也能减少阀体表面的结露挂水，让冷凝水可以顺着圆角自然流下，不会在棱角部位积水造成阀体腐蚀。
