带制动功能HF-SP702B交流伺服电机结构

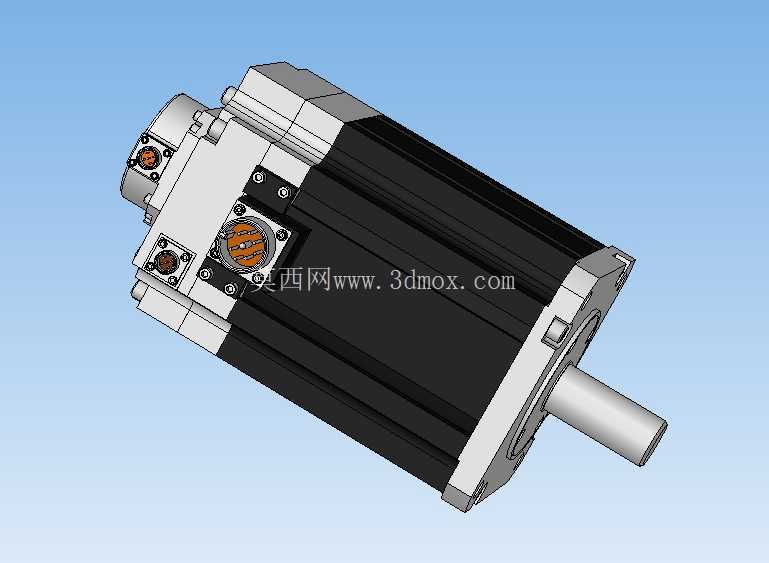

　　在自动化产线的垂直轴传动、机床进给轴快速启停、包装机械的拉膜辊驱动这类需要断电锁止、防止负载位移的工况里，带制动的交流伺服电机是核心执行部件，这款HF-SP702B带刹车交流伺服电机的三维结构，完全还原了实物的装配关系与安装边界，能直接用于设备布局阶段的干涉校验、连接部件的配套设计。从结构设计逻辑来看，这款电机的制动模块集成在电机非输出端的尾座位置，没有额外外凸的独立制动壳体，整体安装法兰遵循标准伺服电机的安装尺寸规范，输出轴为带键槽的圆柱轴，轴伸长度、轴径公差都和同功率段常规伺服电机保持一致，不需要额外定制转接法兰就能替换同规格无制动型号，这点在设备改型、老线升级的时候能大幅减少设计改动量。电机本体的接线端子集中布置在尾座侧的两个矩形接线盒位置，分别对应动力线与编码器信号线，接线盒的出线方向预留了多角度调整空间，在三维布局时可以根据设备走线槽的实际位置调整出线朝向，避免和周边的钣金护罩、管线支架产生干涉。电机外壳采用轴向散热筋结构，虽然伺服电机本身发热比同功率异步电机低，但在持续堵转、高频启停的工况下，散热筋的排布方向顺着电机安装后的轴向气流方向，能借助设备自身的散热风扇气流带走表面热量，不需要额外加装独立散热装置。

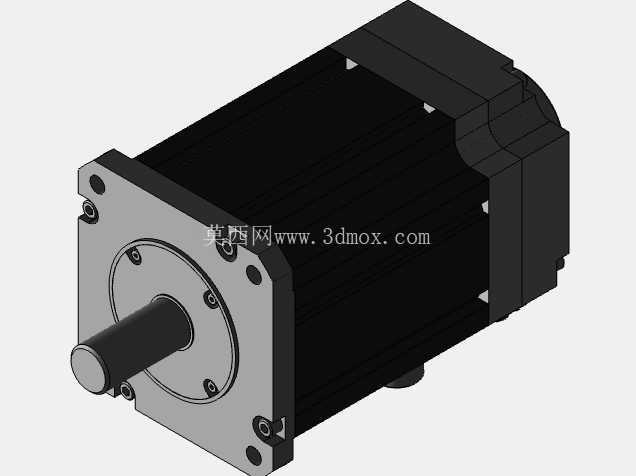

　　从安装边界来看，这款电机的方形安装法兰四个安装孔为通孔设计，孔位间距、止口尺寸都符合对应功率段伺服电机的通用安装标准，法兰端面到输出轴轴肩的尺寸公差控制在小间隙配合范围内，和行星减速机、同步带轮、联轴器等传动部件连接时，能保证同轴度要求，减少高速运转时的径向跳动。尾部的制动模块采用失电制动设计，也就是断电时弹簧压合摩擦片锁止转子，通电时电磁力吸合摩擦片释放转子，这种设计逻辑在三维结构里能清晰看到制动摩擦片、电磁线圈、弹簧的装配层级，在做电机选型计算时，可以直接根据模型里的制动模块轴向尺寸，计算电机整体的轴向安装空间，避免出现尾端和设备背板、走线槽碰撞的问题。

　　在实际应用场景里，这类带制动的伺服电机常用在垂直升降的伺服轴上，比如立式加工中心的Z轴、自动化立体仓库的堆垛机提升轴、桁架机械手的升降轴，断电时制动模块自动锁止，防止负载因为重力下滑，避免撞机、工件掉落的安全事故。做设备三维布局时，这款模型的细节还原度足够支撑细节设计：接线盒的开盖空间、安装螺栓的操作空间都和实物一致，不用再单独预留操作余量；电机本体的最大外径尺寸准确，在设计电机护罩、拖链安装支架时，可以直接提取模型轮廓做干涉检查，不用反复核对二维样本尺寸。

　　从结构设计的细节来看，电机输出端的轴承位、转子和定子的配合间隙在模型里都做了准确还原，虽然是外观加装配结构模型，但关键配合面的尺寸都和实物一致，做传动系统的受力分析时，可以直接提取安装面的约束位置，不用重新建模简化。另外，电机尾部的编码器安装位置和制动模块做了分层设计，编码器在最尾端，制动模块在编码器和转子之间，这种布局既方便后期编码器的校准维护，也避免制动模块的摩擦粉尘进入编码器码盘，影响位置检测精度，这点在做设备维护空间设计时，可以根据模型里编码器端盖的位置，预留足够的开盖校准空间，不用把电机整台拆下来就能完成编码器调零操作。在做配套部件设计时，比如电机安装座的设计，可以直接提取法兰止口的尺寸、安装孔的位置坐标，保证安装座和电机的配合精度，减少装配时的调整工作量；输出轴的键槽尺寸、轴端螺纹孔都在模型里有准确体现，选配合适的联轴器、带轮时不用再反复核对样本参数，直接匹配轴径和键槽尺寸就能完成选型。
