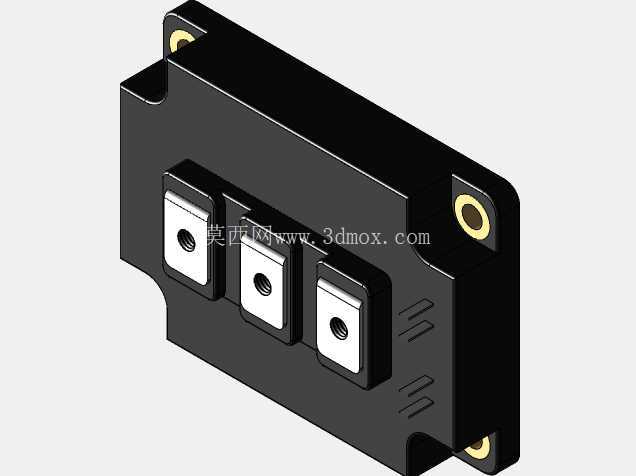

三菱CM300DY-24H功率IGBT模块三维建模

　　在大功率电力电子设备的结构设计环节，功率器件的三维建模精度直接决定了整机母排布局、散热系统匹配以及安装结构的合理性，这款CM300DY-24H型号IGBT模块的三维模型，完全依托实物测绘与官方规格参数结合完成，可直接用于变频器、逆变焊机、大功率开关电源、新能源变流装置的结构预布局与干涉校验。从实际工程应用场景来看，这类IGBT模块是工业变频调速系统、光伏并网逆变器、UPS不间断电源核心电能变换回路的核心开关器件，工作时承担大电流通断与高压隔离的核心作用，因此模型在构建时优先还原了器件的安装固定边界、主接线端子位置公差、本体与散热面的接触平面度要求，避免结构设计阶段出现安装孔位错位、母排连接应力过大、散热界面贴合不严等工程问题。

　　模型构建过程中，首先对实物模块的安装基准进行了校准：模块本体的四个安装固定孔采用带金属衬套的沉孔结构，建模时严格还原了衬套的凸台高度、孔径公差以及孔位相对基准边的位置尺寸，确保设计安装压板时的压紧力能够均匀作用在模块底板，不会因压力偏移导致模块陶瓷基板碎裂。三个主功率端子的排布间距、端子平面的高度差、端子上固定螺丝孔的位置都按照实物测量值1:1还原，端子与本体之间的绝缘凸台高度、爬电距离预留结构都做了精准复刻，方便结构工程师在设计层叠母排时直接匹配端子位置，核算母排折弯角度与绝缘间隙，减少后期打样的反复修改次数。

　　模块本体侧面的散热筋结构、外壳的拔模斜度、标识区域的凹槽都做了对应还原，虽然这些结构不直接影响安装匹配，但在做整机虚拟装配时，能够准确校验周边器件与模块外壳的安全间隙，避免出现线束、绝缘片与模块外壳干涉的问题。模块底部的散热接触面为整面平面结构，建模时保证了该平面的平面度公差与实物一致，方便工程师在选型散热片时直接匹配接触面积，核算导热硅脂的涂抹厚度与压紧力矩对应的接触热阻，提前评估散热方案的可行性。

　　从设计思路上来说，这类功率器件的建模不需要还原内部的晶圆、键合线等不可见结构，重点在于还原所有与外部装配相关的尺寸边界：包括安装孔的位置度、端子的形位公差、本体的最大外形轮廓、与散热面的相对高度，这些尺寸是结构设计阶段最核心的匹配依据，模型在这些关键尺寸上都做了公差冗余校验，确保导入装配体后不会出现尺寸偏差导致的装配错误。在实际设备装配中，这类IGBT模块通常需要搭配绝缘垫片、导热衬垫安装在铝制散热型材上，模型还原了模块底板的厚度与边缘倒角，方便工程师模拟绝缘片的铺设范围，确认绝缘片超出模块底板边缘的尺寸是否满足安规爬电要求，同时可以提前规划模块周边的驱动板安装位置，核算驱动线的走线长度与折弯半径，避免驱动线过长引入的干扰问题。对于大功率变流设备的结构设计而言，功率器件的模型精度直接影响整机的可靠性，很多新手工程师在建模时容易忽略端子的高度差、安装衬套的凸台高度这些细节，导致实际装配时母排安装歪斜、螺丝无法锁紧，甚至出现模块被压裂的问题，这款模型在这些容易被忽略的细节上都做了精准还原，能够直接用于整机的虚拟装配验证，减少样机试制阶段的问题排查时间。
