IRM-05交直流电源模块结构设计

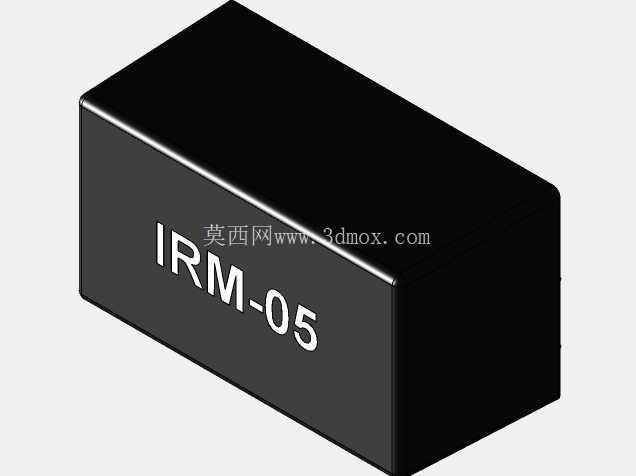

　　在工业控制板卡、小型物联网终端、嵌入式设备的供电链路设计中，板载式交直流转换模块的选型与结构适配，直接决定了整机供电的可靠性与PCB布局的紧凑度。这款IRM-05交直流模块的三维结构，完全围绕小体积板载安装的实际工程需求搭建，还原了量产模块的真实外形与安装边界，可直接用于PCB布局阶段的干涉检查、整机结构装配验证。

　　从实际应用场景来看，这类小型交直流模块常被用在空间受限的工控采集终端、智能传感器节点、小型家电控制板上，替代传统分立元件搭建的整流降压电路，能大幅缩减电源部分的PCB占用面积，同时降低电源部分的EMC设计难度。做结构设计时，很多工程师容易忽略模块本体的高度公差与引脚伸出长度，导致装配时出现模块顶到外壳、引脚焊接后虚接的问题，这个三维模型完整还原了模块的本体轮廓、引脚位置与伸出尺寸，能在设计阶段就提前规避这类装配风险。

　　产品的功能特性上，IRM-05作为封装式交直流转换模块，本体采用全封闭黑色塑封结构，外壳表面做了哑光处理，侧面丝印清晰标注型号标识，既可以在生产装配时快速识别物料型号，也能在模块工作时起到绝缘防护、防尘的作用，适配工业场景下多尘、存在一定湿度的使用环境。模块的引脚采用直插式排布，引脚间距符合常规PCB板载焊接的通用规范，不需要额外定制转接座，直接焊接在PCB对应焊盘上即可完成固定，兼顾了生产装配的效率与连接可靠性。

　　从设计思路来看，这款模块的外形采用规整的长方体结构，没有多余的异形凸起，所有棱边都做了微小的倒角处理，既避免了生产转运过程中塑封外壳的边角崩裂，也能在PCB布局时最大化利用板上空间，不需要为异形结构预留额外的避让空间。建模过程中严格遵循实物的尺寸比例，本体的长宽高比例、引脚的直径与伸出长度、丝印的位置与大小都和实物保持一致，甚至还原了塑封外壳表面的细微质感，不会出现模型与实物尺寸偏差导致的装配干涉问题。

　　外形尺寸与安装边界方面，模块本体为规整长方体，安装时仅需要在PCB上预留对应引脚的焊盘位置，以及本体投影范围内的禁布区，不需要额外预留侧面的操作空间，因为模块采用直插焊接固定，不需要螺丝或者卡扣辅助固定，焊接完成后即可牢牢固定在PCB上。需要注意的是，模块本体的高度是布局时需要重点关注的参数，在做超薄型设备的结构设计时，要确保外壳内壁与模块顶面之间留有至少0.5mm的安全间隙，避免装配时外壳挤压模块本体，导致内部电路损坏或者塑封壳开裂。另外，模块的引脚伸出PCB背面的长度也要提前核算，在做双面板布局时，背面的元件高度不能与引脚伸出部分产生干涉，必要时可以在焊接后对引脚进行剪脚处理，但剪脚时要注意避免损伤焊盘，导致焊接可靠性下降。

　　在做整机热设计时，也可以借助这个三维模型进行热仿真的前置建模，因为全封闭塑封模块的散热主要通过本体表面与引脚向PCB传导，模型的准确外形可以帮助工程师更精准地模拟模块工作时的温度分布，提前优化板上的散热路径，避免模块长时间工作时出现过热降额的问题。对于需要做设备整机EMC仿真的场景，准确的模块模型也能帮助工程师更好地规划电源部分的屏蔽罩位置、滤波元件布局，提升整机的电磁兼容性能。
