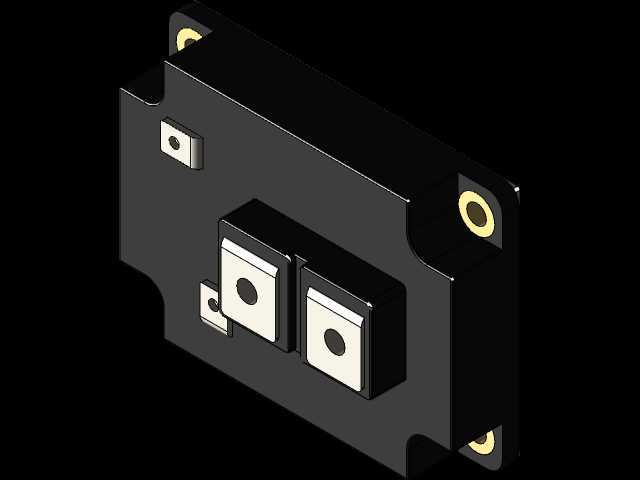

三菱CM600HA-24H功率IGBT模块结构建模

　　在大功率变流设备的结构设计环节，功率半导体器件的三维建模精度直接决定了母排布局、散热系统匹配以及整机绝缘间隙设计的合理性，这款CM600HA系列IGBT模块的三维还原，完全围绕工程实际选型与装配需求展开，没有冗余的装饰性结构，所有特征都对应实物的装配与功能边界。从实际应用场景来看，这类高压大电流IGBT模块普遍应用在工业变频器、逆变焊机、大功率开关电源、新能源变流装置以及轨道交通辅助变流单元中，作为电能变换的核心开关器件，其安装位的精度直接影响整机的功率回路杂散参数，建模过程中优先还原的就是安装孔的位置度、主接线端子的凸台高度以及模块本体与散热面接触的平面度特征，避免后续装配时出现散热硅脂涂覆不均、母排应力过大导致的端子断裂问题。

　　建模时首先确定的是模块的安装基准面，也就是与散热器贴合的底部平面，所有结构特征都以该平面为基准进行尺寸链推导：四个角的安装固定孔采用带衬套的凸台结构，衬套的内孔直径、凸台高出本体的高度都严格匹配实物参数，确保M6规格的安装螺栓可以顺利穿过，同时衬套的承压面不会因为螺栓锁紧力矩过大导致模块本体的环氧树脂外壳产生开裂风险。主功率端子的布局是建模的核心重点，两个主端子的中心距、端子平面与安装基准面的垂直高度、端子上接线孔的直径与位置，都完全按照实物的安装边界还原，设计母排时可以直接贴合端子平面进行搭接，不需要额外调整偏移量，能有效缩短功率回路的长度，降低杂散电感带来的关断尖峰电压。

　　模块侧面的辅助信号端子采用凸起的定位结构，建模时保留了端子周围的定位挡边特征，方便驱动板安装时快速对位，避免插针错位导致的信号接触不良。模块外壳的边角倒角、表面的散热筋凸起都没有做简化处理，这些细节在做整机热仿真时会影响周边的空气对流路径，尤其是在强迫风冷的变流柜内，外壳表面的微小凸起会改变局部流场，保留这些特征能让热仿真的结果更贴近实际运行工况。

　　从结构设计的思路来看，这款模块的建模没有追求外观的渲染效果，所有特征都服务于工程装配需求：比如主端子与外壳之间的绝缘爬电距离，建模时严格按照高压器件的绝缘要求保留了足够的间隙，在做整机安规校验时，可以直接测量端子到安装板、端子到相邻器件的空间距离，不需要再对照二维图纸反复核对。模块底部的陶瓷基板与铜底板的结合层虽然属于内部结构，但建模时也按照实际层厚做了分层处理，在做热阻仿真计算时，可以直接赋予各层对应的材料参数，快速计算出不同负载电流下的结温温升，为散热器的选型提供准确的模型依据。

　　在实际设备选型过程中，很多结构工程师容易忽略模块本体的高度公差带来的装配干涉问题，这款模型还原了模块本体的最大外形轮廓尺寸，包括顶部端子保护盖的凸起高度，在做整机布局时，可以提前预留出驱动板安装、接线操作的空间，避免后续样机装配时出现工具操作空间不足、线束弯折半径不够的问题。另外模块两侧的定位缺口特征也完全还原，在设计散热器上的定位销时，可以直接匹配缺口位置，模块安装时不需要反复调整位置就能保证端子与母排的对位精度，大幅提升批量装配的效率。

　　对于电力电子设备的结构设计人员来说，精准的IGBT三维模型是整机布局的基础，小到端子的倒角尺寸，大到安装孔的位置公差，任何一个特征的偏差都可能导致后续样机装配时出现干涉，甚至影响设备运行时的绝缘性能与散热效果。这款模型的所有结构特征都围绕实物的工程属性搭建，没有做无意义的简化或夸张处理，能够直接导入各类三维设计软件中进行母排设计、散热仿真、装配干涉检查，完全满足工业级产品的设计选型需求。
