120mm规格风扇安装连接挡板法兰结构

　　在电子设备散热改造、工控机箱加装散热单元、薄型钣金柜体通风组件布设的场景里，经常会遇到标准120mm散热风扇无法直接固定在厚度不足的薄板材料上的问题——常规风扇自带的安装孔位需要足够的螺纹啮合长度或者足够的板材厚度来承载锁紧力，薄板材上直接攻丝容易滑牙，采用拉铆螺母又会额外增加工序，甚至部分非金属薄材根本无法提供可靠的锁紧支撑，这时候就需要专门的转接挡板来完成风扇与安装基面的连接过渡。

　　这款挡板法兰的核心作用，就是作为120mm轴流风扇与薄型安装基面之间的转接承载件，把风扇的安装受力从薄板材转移到挡板自身的结构上，避免薄材直接承受风扇运行时的振动与锁紧拉力。设计时完全围绕市售主流120mm规格的noctua系列风扇的安装尺寸做匹配，四个安装孔的孔位间距严格对应标准120mm风扇的105mm孔距基准，孔径适配常规M4或者M3的风扇安装螺丝，不会出现孔位错位导致无法装配的问题。

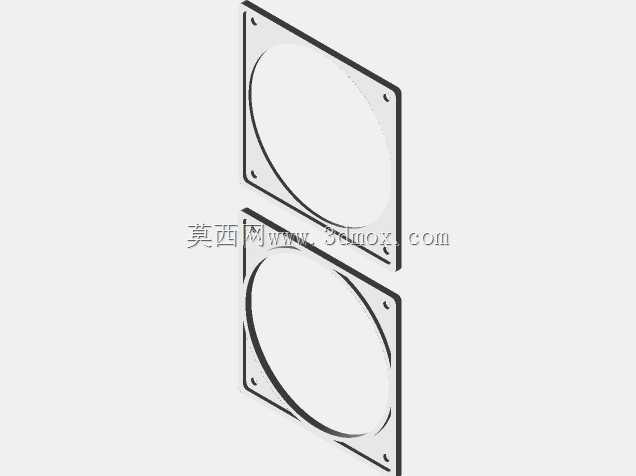

　　从结构外形来看，挡板整体为方形薄片状结构，中心开设与120mm风扇通风直径匹配的圆形通口，不会遮挡风扇的进出风路径，保证散热气流的顺畅通过，不会因为加装挡板额外增加风阻。四个角位预留的安装沉孔，既可以用来穿设螺丝将挡板预先固定在薄材的开孔位置，也可以反向用来固定风扇本体，安装时可以根据现场的装配空间选择正向或者反向安装：如果薄材外侧有足够空间，可以先把挡板固定在薄材内侧，再将风扇锁在挡板上；如果内侧空间局促，也可以先将风扇与挡板组合为整体，再从外侧穿过薄材开孔完成固定。

　　设计时特意控制了挡板的整体厚度，不会因为加装转接件额外占用过多的安装纵深，对于内部空间紧张的小型机箱、紧凑型设备柜体非常友好。挡板的边缘做了轻微的倒角处理，没有尖锐的毛刺棱角，装配时不会划伤安装人员的手部，也不会刮破设备内部的线材绝缘层。考虑到风扇运行时会产生持续的微幅振动，挡板的板面做了适当的刚度加强，没有采用过薄的板材制作，避免长期振动下出现板面共振产生额外噪音，同时四个安装位的受力分布均匀，锁紧后不会出现板面翘曲导致风扇扇叶剐蹭的问题。

　　在实际安装边界上，只需要在待安装的薄材上开出与挡板中心通风口直径匹配的圆孔，再对应四个角的安装孔位打好定位孔，就可以完成挡板的固定，不需要对薄材做复杂的折弯或者攻丝加工，大幅降低了薄材上加装120mm风扇的加工难度。不管是0.5mm到2mm厚度的金属钣金，还是亚克力、PVC这类非金属薄板材，都可以通过这款挡板实现120mm风扇的可靠固定，不需要针对不同厚度的板材调整安装方案，通用性很强。

　　从功能适配性来说，这款挡板不仅可以用来固定风扇，在不需要安装风扇的场景下，也可以直接作为通风口的防尘盖板基座，在挡板上加装防尘滤网后就可以实现柜体通风口的防尘防护，一物多用。整个结构没有多余的复杂特征，建模时所有的孔位、尺寸都严格对应标准件的安装基准，不存在装配干涉的问题，导入装配体后可以直接调用，不需要再做额外的尺寸校核，能够大幅缩短散热结构改造的设计周期。
