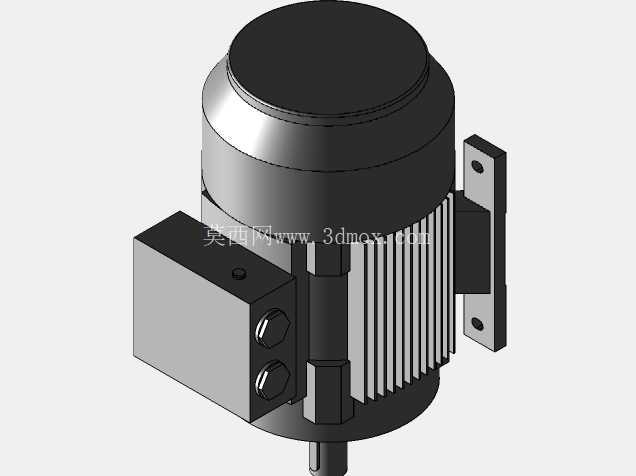

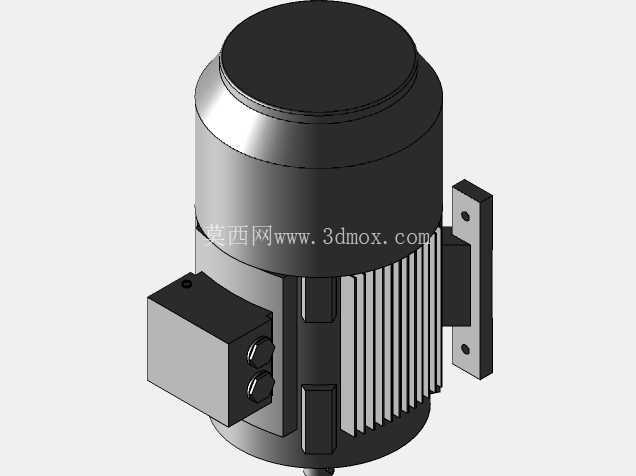

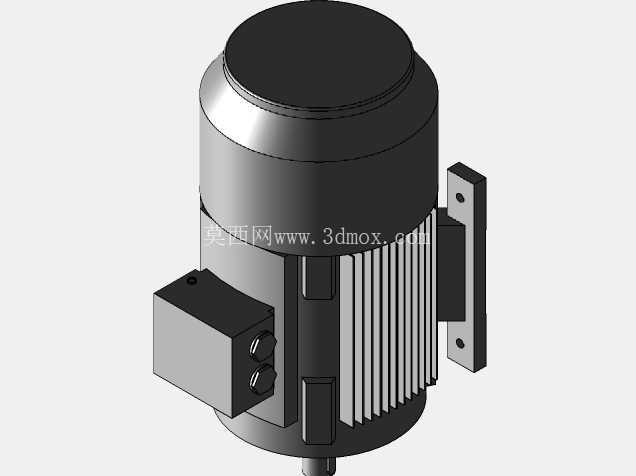

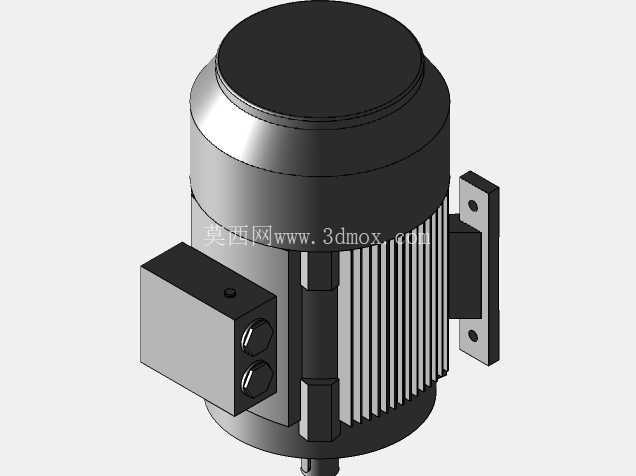

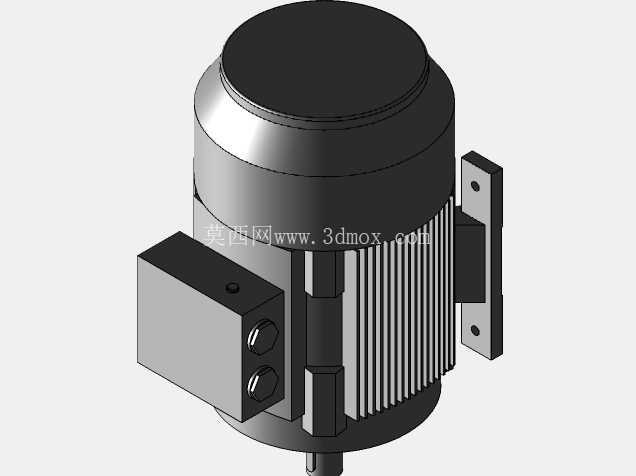

AIR系列异步电动机三维结构设计模型

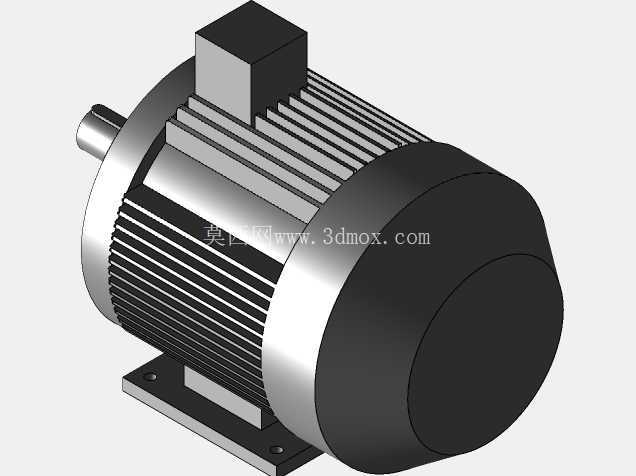

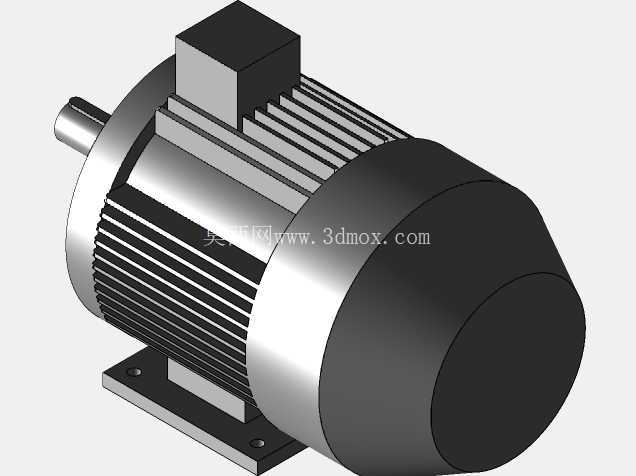

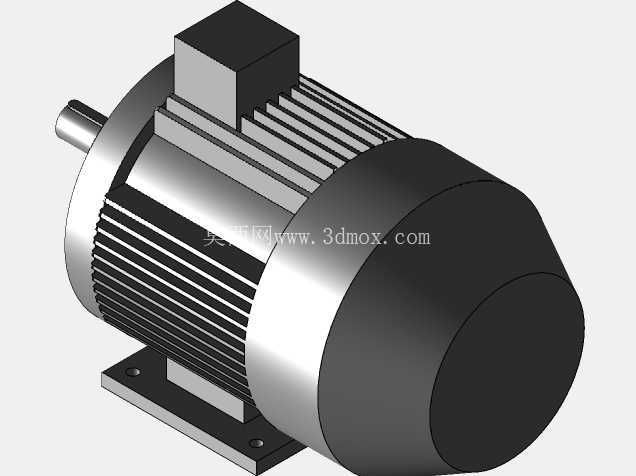

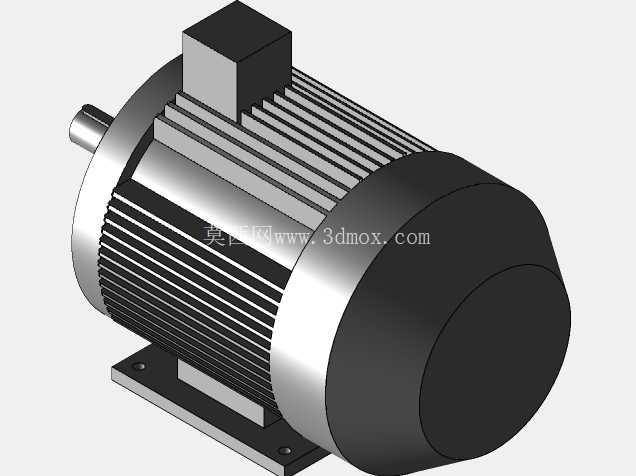

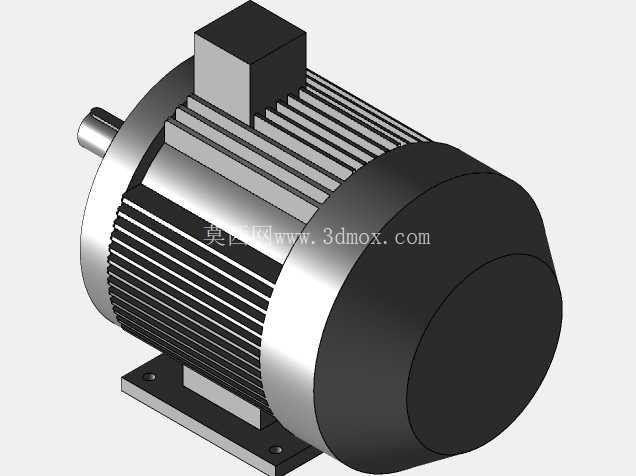

　　在常规工业产线的动力配套环节，这类异步电机的应用覆盖范围极广，从轻载的输送线辊筒驱动、小型风机水泵配套，到中型设备的主轴辅助传动，都能见到同结构产品的身影。做结构设计时首先要考虑的是安装适配性，这个模型还原了底脚安装的典型结构，底脚的安装孔位间距、孔径公差都按照通用工业电机的安装规范做了还原，同时前端盖的凸缘止口也做了精确建模，不管是做卧式底脚安装的布局校核，还是立式法兰安装的空间干涉检查，都能直接调用模型完成装配验证，不用再反复核对二维安装图的尺寸偏差。

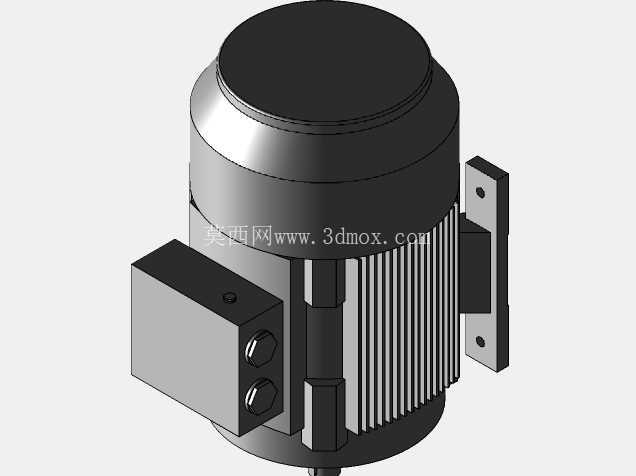

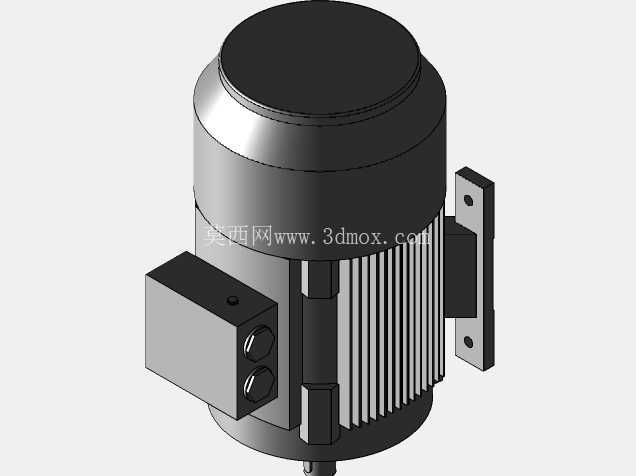

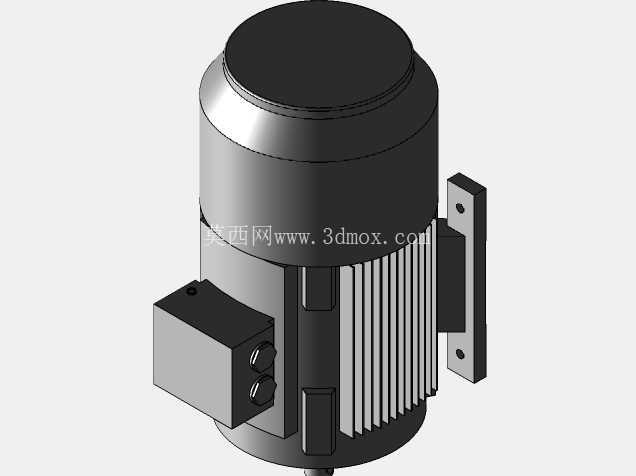

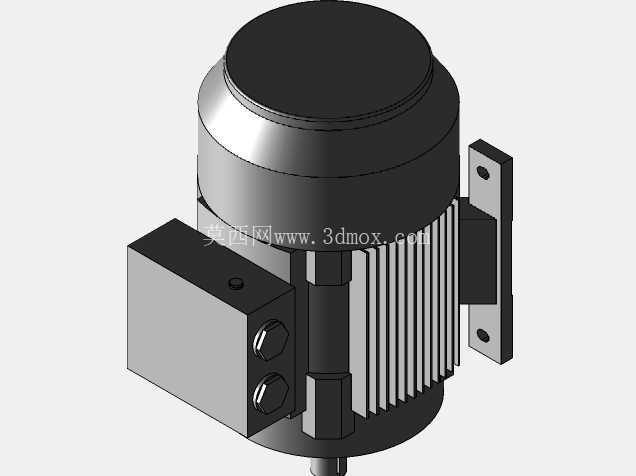

　　从功能特性来看，这类异步电机的核心是把电能转化为旋转机械能，外壳的散热筋结构是设计里的重点，模型上的轴向散热筋排布完全按照实际散热需求做了还原，筋条的高度、间距既考虑了壳体铸造的工艺可行性，也兼顾了运行时的空气对流散热效率，端盖部分的轴承室结构、接线盒的安装位置都做了细节还原，接线盒设置在机壳顶部的侧方，既方便现场布线操作，也能避免卧式安装时线缆与周边设备产生剐蹭。

　　做三维建模的时候，首先要确定的是整机的尺寸边界，机壳的外径、轴伸长度、底脚到轴中心的高度都是选型时的核心参数，这个模型把这些安装边界都做了精准还原，轴伸端的键槽结构也按照标准传动配合尺寸做了建模，在做配套设备设计时，可以直接把联轴器、带轮这类传动件装配到轴伸上，提前验证传动链路的同轴度、空间避让问题。很多刚入行的结构工程师做设备布局时，容易忽略电机尾部的风罩空间、接线盒的开盖操作空间，这个模型把风罩的外轮廓、接线盒的翻盖活动范围都做了实体还原，在做整机布局时能直接做干涉检查，避免后期生产装配时出现操作空间不足的问题。

　　从设计思路上来说，这类通用异步电机的结构已经经过了多年的工业验证，建模时不需要做过多的结构创新，重点是还原各个部件的装配关系：机壳与前后端盖的止口配合、定子与机壳的过盈配合位置、转子与轴承的装配位、轴承与端盖轴承室的配合公差，这些细节在模型里都做了分层处理，拆解模型就能看到内部的装配层级，不管是做新电机的改型设计参考，还是做现有设备的维修拆装模拟，都能提供准确的结构参照。另外底脚的加强筋结构也做了还原，这个位置是电机安装受力的核心部位，筋条的厚度、排布角度直接影响底脚的结构强度，建模时参考了实际量产产品的结构，能准确反映安装时的受力形变边界，在做设备机架设计时，可以根据这个模型的底脚结构匹配对应的安装板厚度、螺栓规格，不用再额外做受力验算的重复工作。

　　在不同的应用场景里，这类电机的安装姿态会有调整，模型的坐标系设置按照通用三维软件的装配规范做了对齐，不管是卧式水平安装、立式垂直安装还是倾斜安装，都能快速调整姿态完成布局。轴伸端的轴肩尺寸、退刀槽结构也都按照标准做了建模，在做密封件选型、传动件定位时，可以直接提取模型上的尺寸作为设计依据，减少二维图纸反复核对的工作量。很多工程师做配套设计时容易忽略电机的重量对机架的载荷影响，这个模型的实体密度按照铸铁材质做了预设，能直接读取整机重量参数，给机架的强度设计提供准确的载荷输入。
