带制动功能HG-SNS102BJ交流伺服电机结构

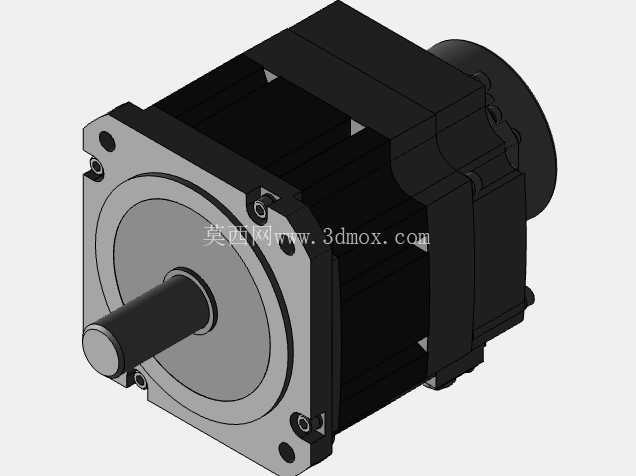

　　从结构设计逻辑来看，这款电机采用方形定子机座的设计思路，机座四个边角预留的安装通孔是按照行业通用的安装孔位规范做的布局，输出端的法兰止口尺寸和同功率段常规伺服电机保持一致，做设备选型替换的时候不用重新加工安装板，也不用调整联轴器的对中基准，能大幅缩短设备改型的设计周期。输出轴采用带键槽的圆柱轴结构，轴伸长度、轴径都匹配标准的梅花联轴器、膜片联轴器的夹持范围，不管是直连滚珠丝杠还是同步带轮，都能直接适配市面上的标准传动连接件，不用额外定制轴套或者转接法兰。这款带制动的交流伺服电机，在自动化产线、数控加工设备、工业机器人关节这类对停机位置精度、断电防溜有硬性要求的场景里适配性极强，比如立式数控铣床的Z轴进给、桁架机械手的垂直升降轴、包装设备的定长送料机构，一旦出现意外断电，内置的制动模块能立刻锁止输出轴，避免轴带负载下滑造成工件报废、设备碰撞甚至人员安全隐患，和普通不带制动的伺服电机相比，它在垂直安装、负载惯量匹配偏大、需要快速急停定位的工位上，能省掉额外加装外置制动器的安装空间与配套传动结构设计工作。

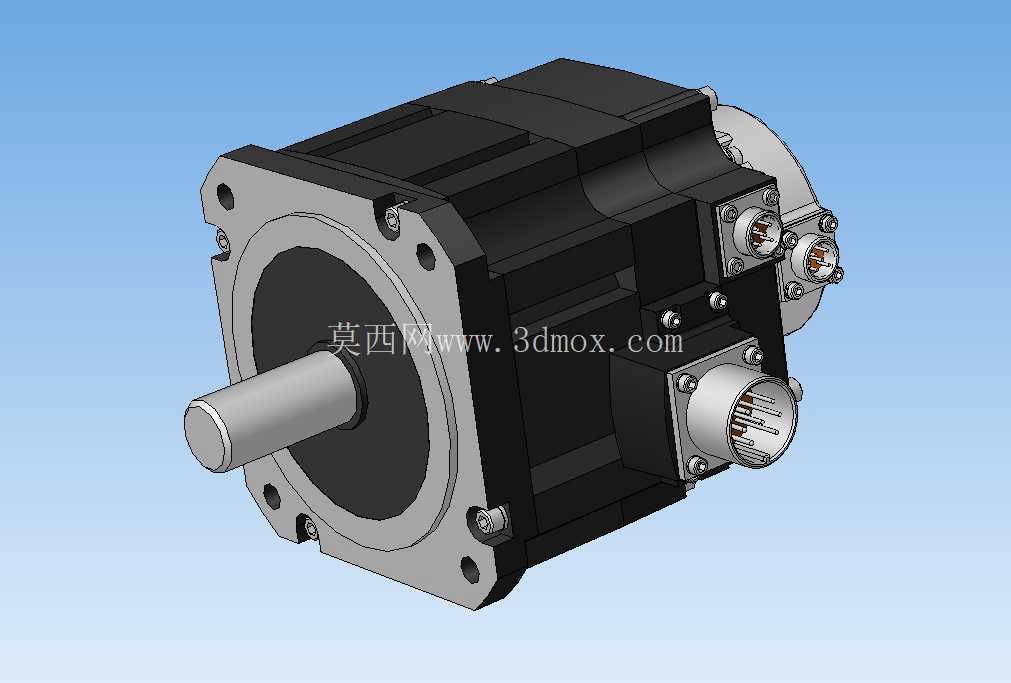

　　机座侧面的三个连接器分别对应动力输入、编码器信号反馈、制动器供电，接口的布局做了防呆设计，不同功能的接口针脚定义、接口尺寸都有区分，现场接线的时候不会出现插错接口的问题，连接器本身采用金属外壳屏蔽结构，能降低车间内变频器、焊接设备产生的电磁干扰对编码器信号的影响，避免出现位置反馈丢脉冲导致的定位偏差问题。尾部的制动模块和电机本体做了一体化集成设计，没有额外突出的外置结构，整体安装的最大外轮廓尺寸和同功率不带制动的电机相比，仅在轴向长度上有小幅增加，径向尺寸完全一致，做设备结构布局的时候，只要预留好轴向的安装空间，径向的避让尺寸可以直接沿用常规伺服电机的设计参数，不用重新核算周边走线、钣金护罩的避让边界。

　　编码器端的端盖做了密封结构，能达到常规工业环境的防尘防溅要求，在普通机加工车间、装配产线的环境下不用额外加装防护外罩，减少设备的外围防护成本。从安装边界来看，这款电机的安装面平面度要求按照伺服电机通用安装规范设定，安装板的材质建议采用Q235钢板或者6061铝合金板，厚度不低于对应安装法兰的推荐厚度，避免电机高速启停的时候安装板产生共振，影响传动精度。输出轴的径向负载、轴向负载参数都按照同功率段伺服电机的额定负载做了冗余设计，直连传动的时候只要保证联轴器的对中误差在允许范围内，皮带传动的时候控制好皮带的张紧力，就不会出现轴承受力异常导致的寿命缩短问题。

　　内置的制动器属于失电制动类型，正常供电的时候制动盘处于脱开状态，不影响电机的正常运转，一旦制动器的供电断开，内部的弹簧会推动摩擦片压合制动盘，立刻锁止输出轴，制动扭矩的参数匹配电机的额定输出扭矩，能保证额定负载下的锁止可靠性，不会出现断电后负载滑移的问题。在做三维布局的时候，要注意预留三个连接器的接线插拔空间，尤其是编码器接口和制动器接口的尾部走线弯曲半径，不能小于线缆的最小允许弯曲半径，避免长期使用过程中线缆出现折损断裂的问题。电机本体的散热筋结构沿着机座轴向布置，自然散热的结构能满足额定转速下的持续运行散热需求，不用额外加装散热风扇，减少了设备的易损件数量，也降低了运行过程中的噪音。
