符合GOST标准的刚性法兰联轴器结构

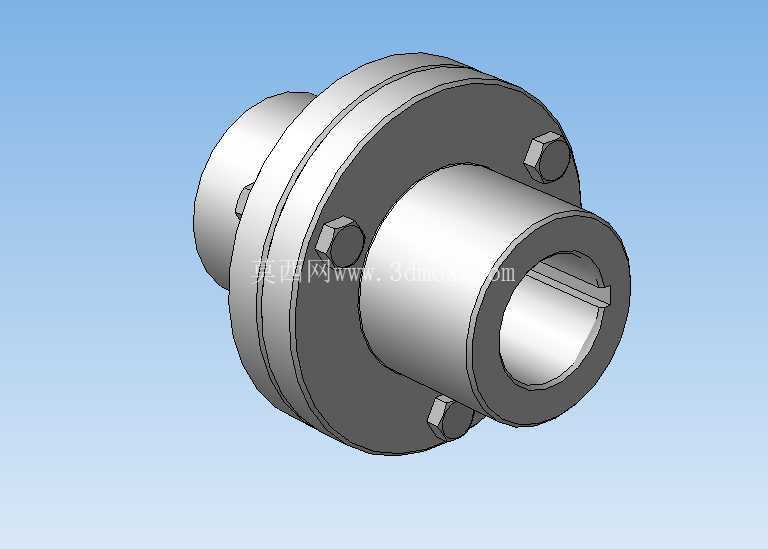

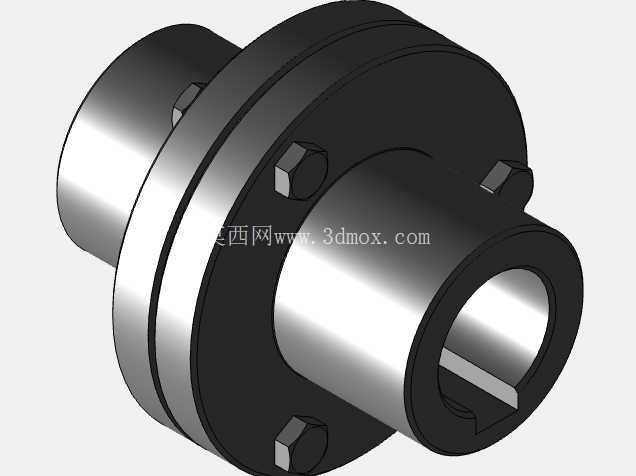

　　在重载传动系统的轴系连接场景中，刚性法兰联轴器是应对高同轴度传动需求的核心部件，这类630nm额定扭矩、适配53mm轴径的联轴器，严格遵循GOST 20761-96标准设计，常应用于冶金轧线主传动、矿山破碎设备动力端、重型机床主轴传动等对扭转刚度要求极高的工况中，这类场景不允许两连接轴存在相对角位移或径向偏移，依靠刚性法兰的抱紧与螺栓预紧力实现扭矩的无间隙传递。从实际使用角度看，这类刚性法兰联轴器不存在弹性元件的形变补偿空间，因此对安装时的轴系对中精度要求远高于弹性联轴器，安装前需要通过百分表打表校验两轴的径向跳动与端面跳动，将偏差控制在标准允许的极小范围内，避免运行过程中产生附加弯矩，加剧轴承与轴颈的磨损。该联轴器采用两个带毂的法兰盘结构，每个法兰毂通过键槽与对应轴实现周向固定，法兰盘的对接端面加工有定位止口，装配时止口的凸台与凹槽精准嵌合，保证两轴的同轴度，法兰周向均匀分布的螺栓孔采用铰制孔设计，螺栓穿入后通过预紧力让两个法兰端面紧密贴合，依靠螺栓的抗剪切能力与法兰端面的摩擦力共同传递扭矩，相比普通凸缘联轴器，这种带止口定位的结构对中精度更高，能承受更大的冲击载荷。

　　设计过程中，首先根据额定扭矩630nm核算螺栓的剪切强度与法兰盘的挤压强度，确定螺栓的数量与公称直径，法兰盘的外径尺寸需要匹配安装空间的边界要求，避免与周边的防护罩、管线产生干涉，毂部的长度根据轴头的配合长度确定，键槽的尺寸严格对应轴上的平键规格，保证键连接的接触面积足够，避免应力集中导致键槽崩裂。法兰盘的过渡圆角处做了圆弧处理，减少热处理与加工过程中的应力集中，端面的粗糙度要求达到Ra1.6以上，保证两个法兰对接时的贴合度，避免存在间隙导致传动过程中产生冲击异响。

　　在实际选型时，需要核对安装边界的几个核心尺寸：首先是适配的轴径53mm，确认轴头的长度与法兰毂的长度匹配，其次是法兰盘的外径，确认周边设备的预留安装空间足够容纳法兰整体，还有螺栓孔的分布圆直径，在更换备件时需要核对原有联轴器的孔位参数，避免出现孔位错位无法装配的问题。这类刚性联轴器的优势在于传动效率高、扭转刚度大，不存在弹性元件老化失效的问题，在长期重载运行下的维护成本更低，适合安装在轴系对中精度能得到保证、工作载荷平稳无大幅冲击的传动环节，比如固定式的工业泵组、重型输送机的驱动端等场景。

　　建模过程中需要重点还原止口的配合公差、键槽的位置精度、螺栓孔的均布角度，这些细节直接影响后续装配仿真的准确性，若忽略止口的配合尺寸，在做虚拟装配时会出现同轴度偏差，无法模拟真实的装配约束关系；螺栓孔的位置度偏差也会导致实际生产中螺栓无法顺利穿入，因此建模时需要严格遵循标准中的尺寸公差要求，将每个特征的定位尺寸约束到位。从结构受力角度分析，联轴器传递扭矩时，法兰接合面的摩擦力承担一部分载荷，铰制孔螺栓的剪切面承担另一部分载荷，因此法兰端面的平面度直接影响摩擦力的均匀分布，若端面存在翘曲，会导致局部螺栓受力过大，容易出现螺栓断裂的故障，这也是设计和加工过程中需要重点控制的形位公差项。另外，法兰毂与轴的配合采用过渡配合，既保证装配时的同轴度，又不会因为过盈量过大导致装配拆卸困难，在需要频繁拆检的设备场景中，这种配合方式能大幅降低维护的拆装难度。
