双轴万向太阳能跟踪回转驱动装置

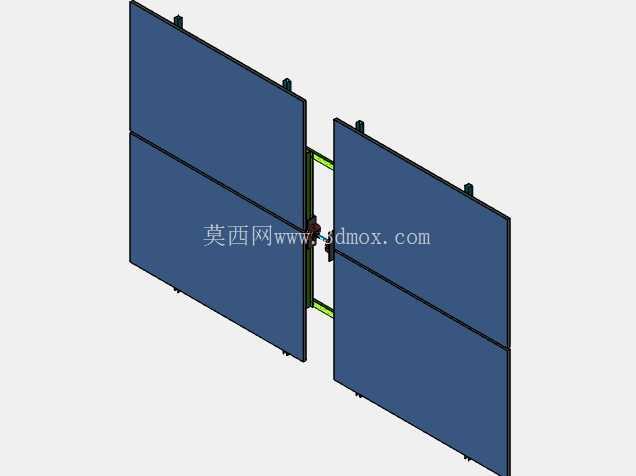

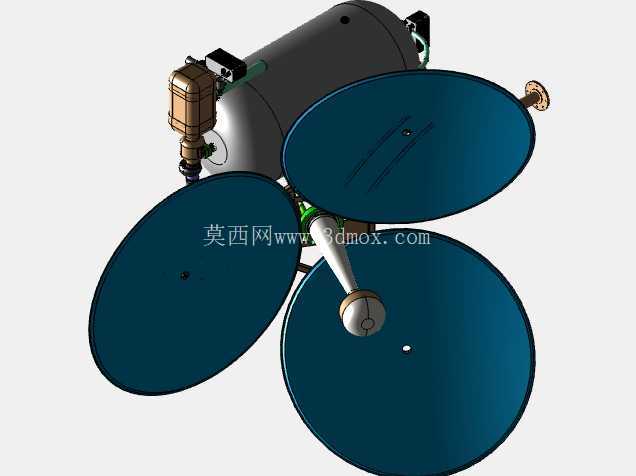

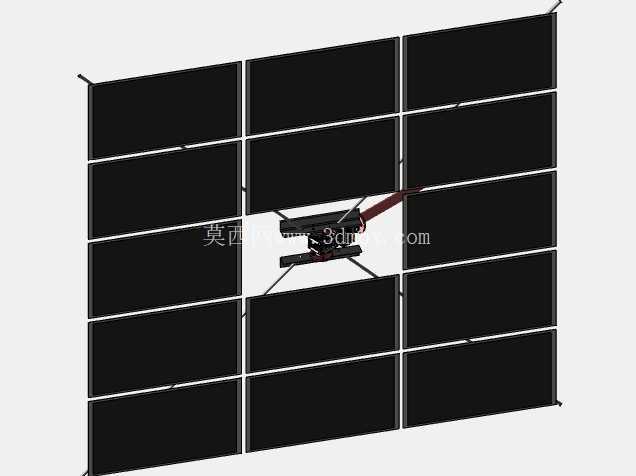

　　这套双轴回转驱动结构，核心服务于分布式光伏电站、户用太阳能集热系统、小型光热发电实验平台的太阳方位追踪场景，区别于传统大型光伏电站的排式联动跟踪结构，该结构采用单点位独立驱动设计，单套结构即可承载单块或小阵列光伏组件、聚光集热模块的全向角度调节，适配山地光伏、户用屋顶光伏、离网型太阳能供电站点这类无法做整排联动跟踪的安装场景，也可用于移动太阳能供电方舱、野外太阳能监测设备的姿态调节，在光照角度随时间、季节变化的过程中，持续调整受光面的法线指向，保证受光面始终垂直于太阳入射光线，最大化提升光能接收效率。

　　从功能实现逻辑来看，该结构采用正交双轴布局，垂直方向的回转轴负责方位角调节，可覆盖0-360度的水平方向转动范围，匹配太阳从日出到日落的水平方位变化；水平方向的俯仰轴负责高度角调节，可覆盖0-90度的俯仰角度调整，适配不同季节太阳高度角的变化差异。驱动端采用NMRV系列蜗轮蜗杆减速结构作为核心传动部件，蜗轮蜗杆结构本身具备大减速比、自锁特性，一方面可以将驱动电机的高转速低扭矩输出转化为低转速大扭矩的回转动力，满足承载光伏组件、集热板风载、自重载荷下的平稳转动需求，另一方面自锁特性可以在驱动断电时自动锁止转轴位置，避免大风天气下受光面被风力吹动偏移角度，甚至带动电机反转造成结构损坏，无需额外加装抱闸锁止机构，简化整体结构复杂度。

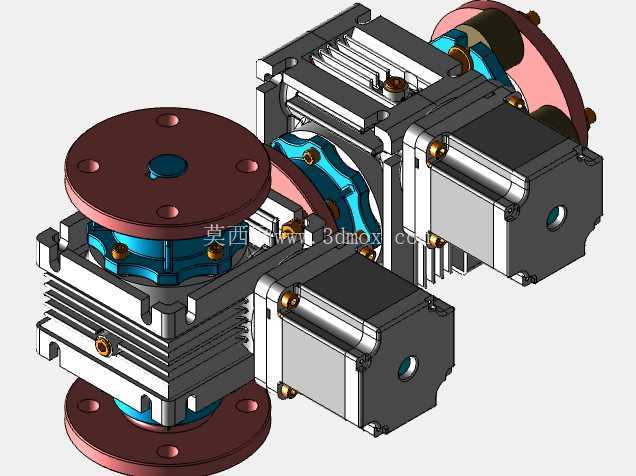

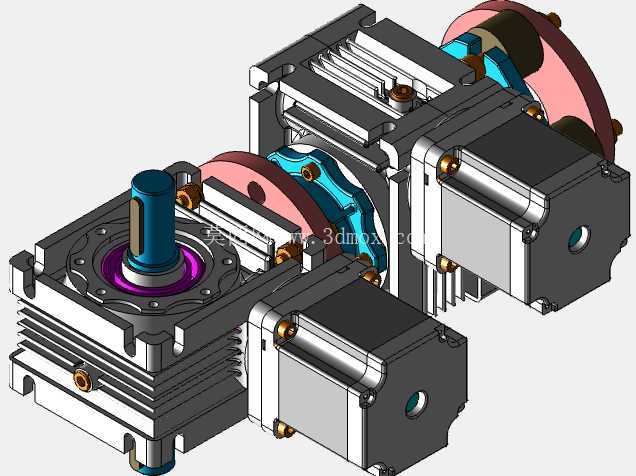

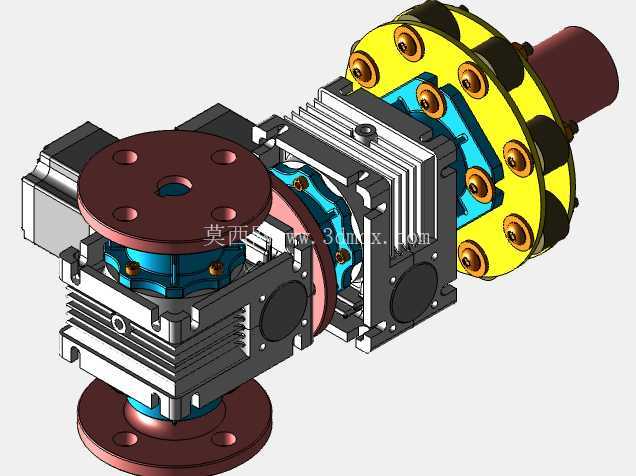

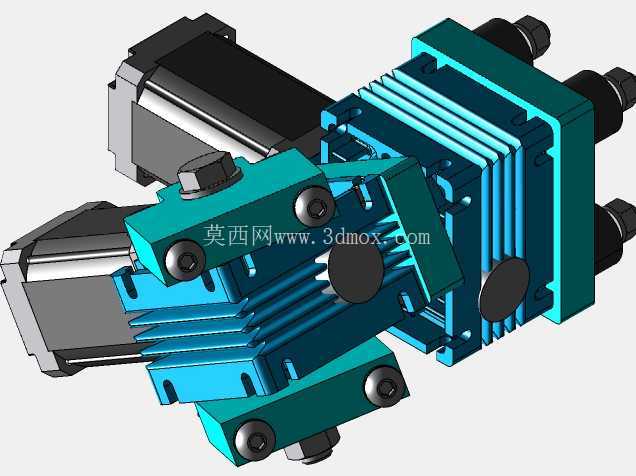

　　设计层面上，两套蜗轮蜗杆减速单元采用正交堆叠安装方式，下方减速单元的输出法兰作为整个上部结构的承载基座，连接安装立柱或固定支架，上方减速单元的输出法兰直接连接受光面安装支架，两个减速单元的壳体做一体化衔接设计，减少分体装配带来的同轴度误差与结构间隙。输出端采用标准圆形法兰接口，法兰面预留均匀分布的安装螺栓孔，可直接对接市面上通用的光伏支架、集热板安装框架，无需额外做转接件设计。驱动电机与减速单元采用直连安装方式，电机输出轴直接插入蜗杆输入端，省去联轴器等中间传动部件，压缩整体结构的轴向尺寸，让整个跟踪装置的结构更紧凑，减少安装时的空间占用。

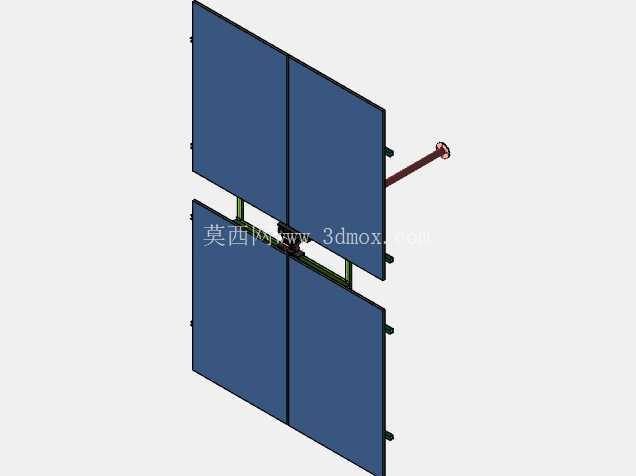

　　从安装边界来看，整套结构的径向最大尺寸不超过常规小型光伏支架的立柱安装范围，垂直方向堆叠高度适配户用光伏支架的安装间隙，不会因为加装跟踪装置导致组件最低点离地距离不足，也不会超出屋顶安装的高度限制。底部法兰的螺栓孔位间距匹配常规100mm、150mm直径的安装立柱规格，可直接替换原有固定支架的连接节点，对现有固定光伏系统的跟踪化改造兼容性较强。上部输出法兰的孔位适配常规铝合金光伏支架的横梁安装尺寸，组件安装时不需要重新打孔调整。结构的密封设计考虑户外使用场景，减速单元的输出轴位置加装骨架油封与防尘密封圈，可阻挡户外雨水、沙尘进入减速箱内部，保证蜗轮蜗杆传动副的润滑环境稳定，适配野外、屋顶等无遮挡户外环境的长期使用。

　　在载荷承载设计上，结构件的壳体采用压铸铝合金材质，兼顾结构强度与轻量化要求，蜗轮采用耐磨铜合金材质，蜗杆采用调质合金钢加工，可承受长期往复回转运动下的磨损，同时承载组件自重、12级以下风压带来的径向与轴向载荷，不会出现转轴变形、传动卡滞的问题。双轴的转动配合面采用精加工轴承支撑，减少转动过程中的摩擦阻力，降低驱动电机的功率损耗，小型24V直流步进电机或伺服电机即可驱动整套结构运转，适配离网光伏系统的低压供电特性，不需要额外布设高压供电线路。
