十二位接线式接地汇流电源连接条

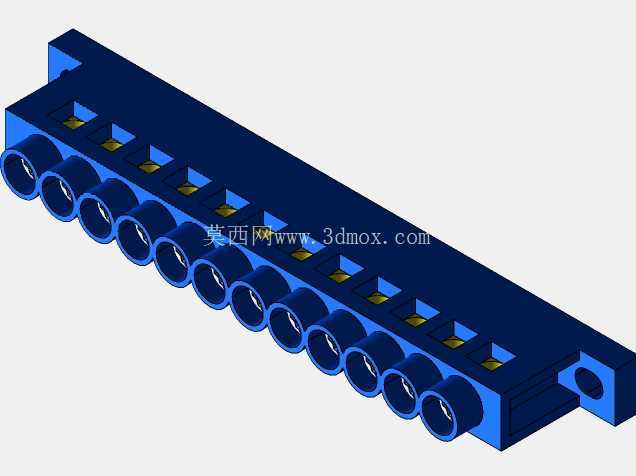

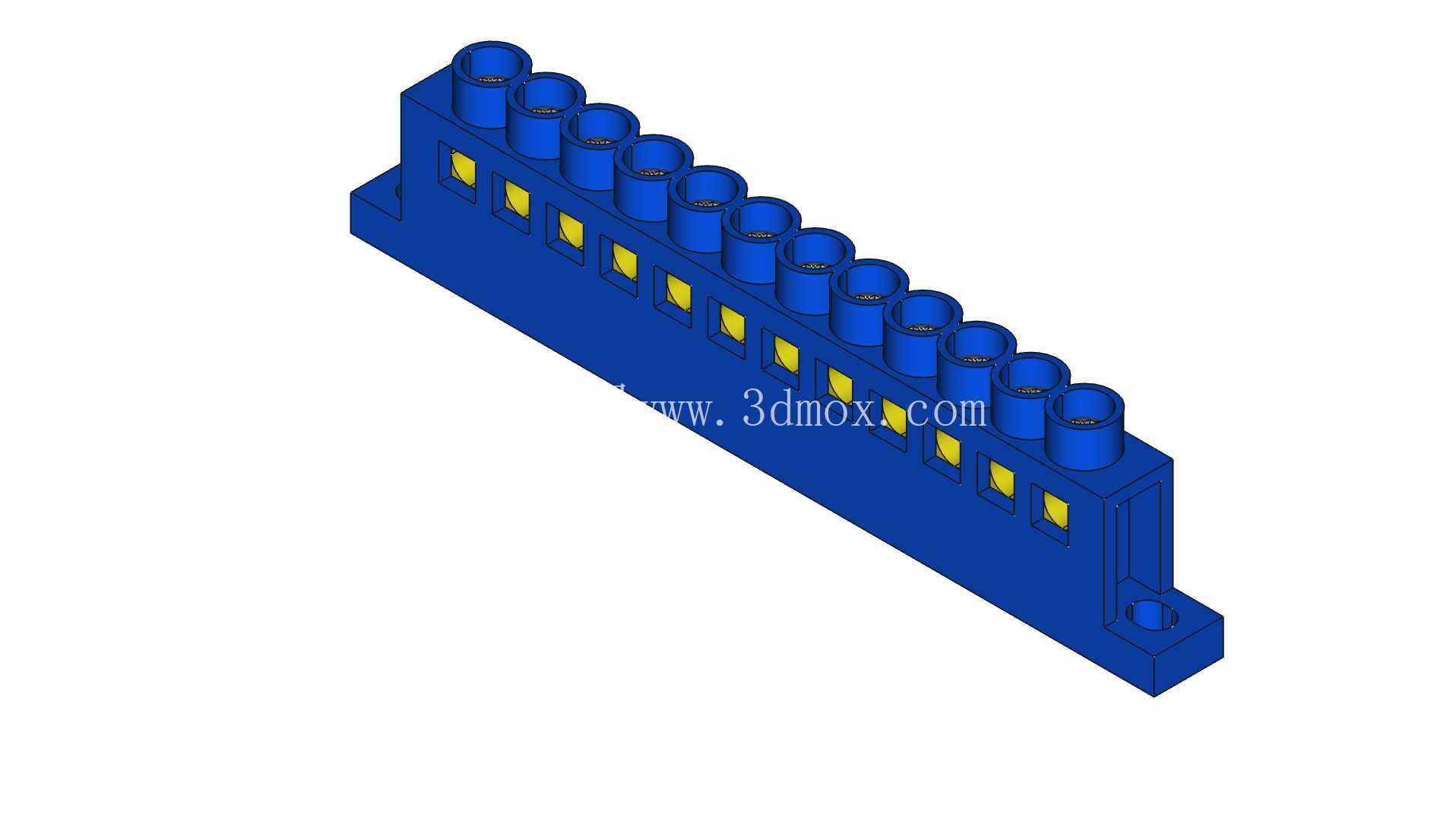

　　在低压配电柜体、工业控制设备内部布线、小型电源模组集成的场景里，这类多工位接地连接条是解决多回路等电位接地、电源负极汇流的核心基础配件，很多刚入行的结构工程师在做电气柜内部布局时，很容易忽略这类小配件的安装边界预留，最后导致布线阶段接线端子干涉、接地导线弯折半径不足，甚至出现接地排与柜体金属构件安全间距不够的问题。这款十二位的接地电源条，整体采用一体式基座加接线位的结构设计，基座选用绝缘性能优异的工程塑料材质，表面做了哑光防滑处理，既可以保证相邻接线位之间的电气绝缘性能，也能在长期使用过程中抵御配电环境内的轻微油污、粉尘附着，避免绝缘性能下降。

　　每一个接线位都采用圆筒式压线结构，内壁做了防滑齿纹设计，配合对应的锁紧螺丝，可以将不同线径的多股铜芯导线牢牢压合，不会因为设备长期运行产生的微幅振动出现接线松动、接触电阻变大的问题，从根源上减少接地不良导致的设备干扰、漏电隐患。从安装边界来看，这款连接条的基座底部预留了两个沉头安装孔，孔位间距经过标准化设计，可以直接适配市面主流的DIN导轨安装或者柜体底板直接螺装，安装时不需要额外做打孔定位，只要对应孔位锁入M3或者M4的固定螺丝即可，沉头孔的深度刚好可以让螺丝头完全没入基座表面，不会突出干涉上方的接线操作。基座侧面的黄色标识块是对应每一个接线位的标识区，现场布线时可以直接用记号笔标注回路编号，后期设备维护排查线路时不需要逐根捋线找回路，能大幅提升运维效率。很多工程师在建模选型这类汇流配件时，容易只看接线位数量是否满足需求，忽略接线筒的内径尺寸与适配线径的匹配度，这款连接条的每个接线筒内径可以适配1.5平方到6平方的多股铜芯导线，覆盖了常规控制回路、接地回路的绝大多数线径需求，不需要针对不同线径准备多种规格的汇流排，能减少BOM表的物料种类，降低采购和仓储的管理成本。

　　在设计思路上，这款连接条没有采用常见的裸露铜排加螺丝的结构，而是将所有带电的接线部位都嵌入绝缘基座内部，只有导线插入的端口开放，这样的设计一方面可以避免施工或者运维过程中工具误触带电部位引发的短路风险，另一方面也能防止金属碎屑、线头掉落导致的相邻接线位短路，在粉尘较多的车间配电场景里，这种封闭式结构的可靠性要远高于裸露式汇流排。从外形尺寸来看，整体呈长条形结构，长度刚好对应十二个接线位的排布间距，宽度控制在较窄的范围内，在电气柜内部布线时，可以沿着柜体侧壁或者线槽边缘安装，不会占用过多的柜内空间，给其他电气元件的布局留出足够余量。接线位的排布采用等间距设计，相邻两个接线筒的中心距经过优化，既保证了接线时扳手操作的空间，不会出现拧螺丝时相邻端子互相干涉的情况，也尽可能压缩了整体长度，避免物料尺寸过长导致的安装空间浪费。在实际使用场景中，这类接地电源条不仅可以用在低压配电柜里做保护接地汇流，也可以用在开关电源的输出端做负极公共端汇流，在小型PLC控制站、自动化设备的分线盒里，还可以用来做屏蔽线的接地汇流点，将所有传感器、通讯线的屏蔽层统一接到这个汇流条上再单点接入柜体接地点，能有效降低工业现场的电磁干扰对通讯信号、模拟量信号的影响。

　　很多做设备改造的工程师在现场加装回路时，经常会遇到原有接地点位不足的问题，这款十二位的连接条可以直接加装在原有导轨的空余位置，不需要对原有柜体结构做改动，快速扩展接地或者电源汇流的点位，大幅缩短现场改造的施工周期。建模时需要注意，基座的安装孔位要预留足够的安装公差，不能按照理论尺寸做零公差配合，否则实际生产出来的配件会因为塑料件的成型收缩率导致孔位偏移，无法顺利安装；接线筒的深度也要做准确还原，保证导线插入后可以完全被压线螺丝压住，不会出现导线插不到位导致的压接面积不足、载流不够的问题。另外，基座边缘的圆角处理也不能忽略，虽然是结构小配件，但尖锐的边角在布线施工时很容易划伤操作人员的手，也容易割破导线的绝缘层，所有外露的边缘都做了R1以上的圆角过渡，既提升了安装操作的安全性，也能让塑料件在注塑成型时更容易充满模腔，减少成型缺陷。
