电子设备用L型铝制散热结构件

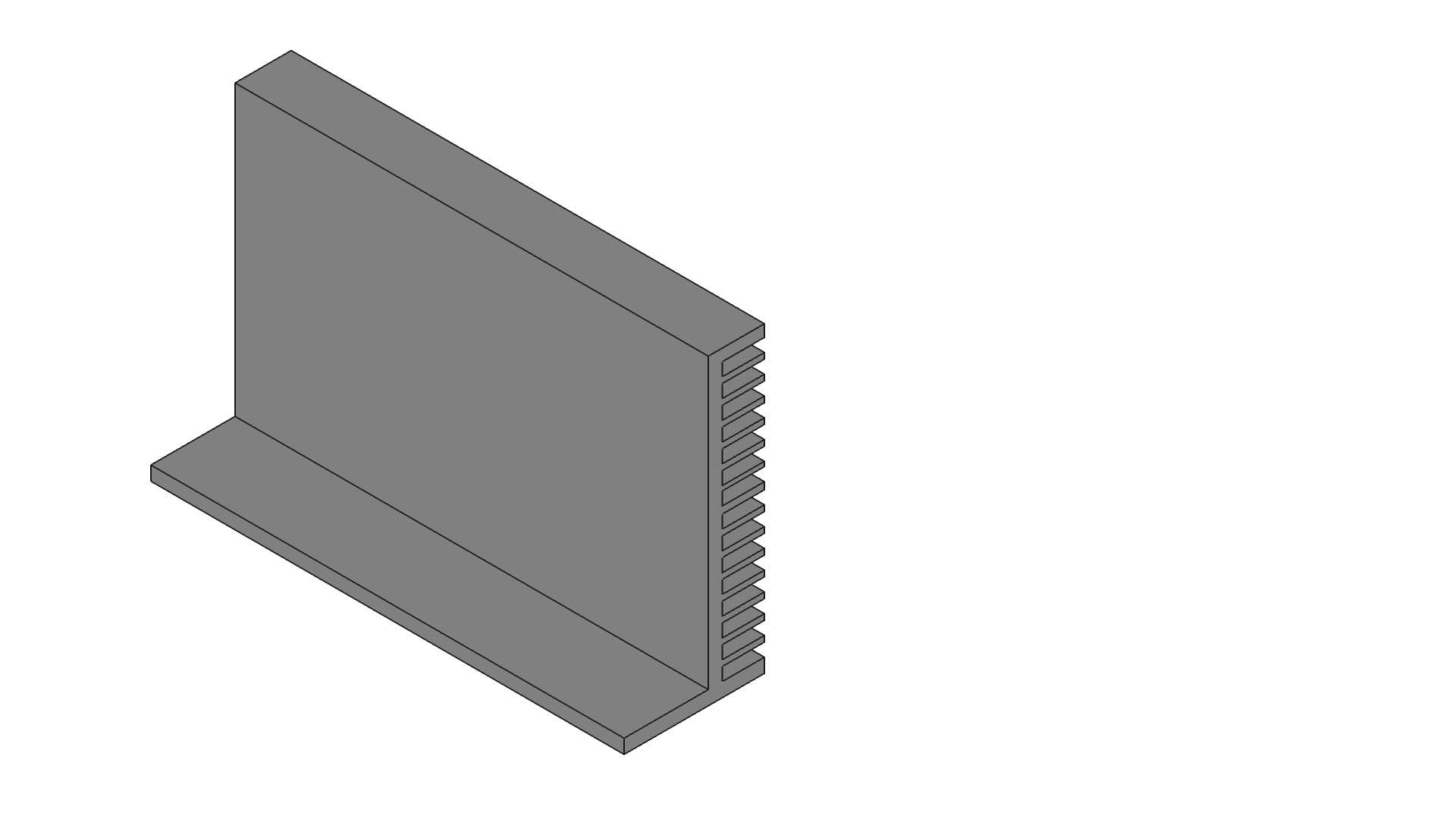

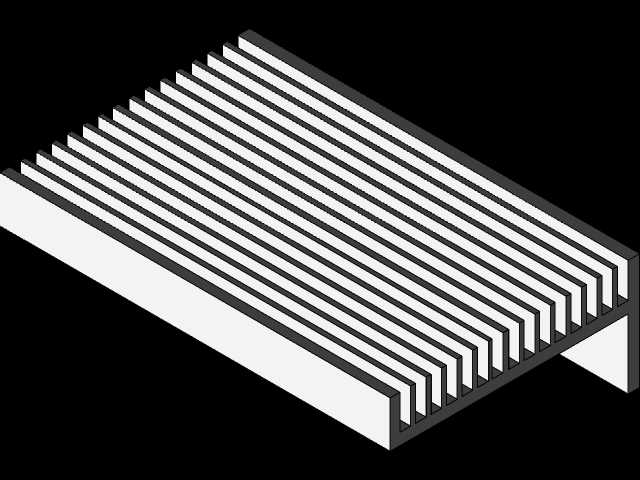

　　在中小功率电源变压器、低压供电模块的配套散热设计中，这类L型铝制散热结构是应用频次极高的被动散热方案，区别于常见的平板式直贴散热片，其弯折成型的L型基座能够同时适配两类安装场景：一类是贴装在变压器磁芯的侧立面，另一类是通过底部平直边搭接到PCB板的预留安装位上，无需额外设计转接支架就能完成固定，大幅缩减电源模块内部的结构占用空间。从结构功能来看，单侧排布的平行鳍片是核心散热区域，鳍片采用等间距直齿设计，齿厚控制在1.2mm左右，齿间距保留3mm的空气流通间隙，既保证了铝型材挤压成型的工艺可行性，也能在自然对流条件下让热空气顺着齿槽顺畅向上排出，避免热量在鳍片间隙内淤积。

　　基座部分的厚度比鳍片根部厚2mm，这一设计是为了降低热传导路径上的热阻，让变压器绕组、磁芯传递到安装面的热量能够快速均匀扩散到整个鳍片区域，不会出现局部热量堆积导致的散热效率骤降。设计阶段需要优先匹配安装边界：底部安装边的宽度要覆盖PCB板上变压器周边的预留固定孔位，立面的高度不能超过电源外壳的内部净空，同时鳍片的最外侧边缘要和周边的电解电容、接线端子保留至少2mm的安全间隙，防止组装过程中出现结构干涉，也避免鳍片划伤周边元器件的绝缘层。

　　实际选型应用中，这类散热件多用于15W-50W功率区间的电源变压器配套，依靠铝合金本身的高导热特性完成被动散热，无需额外加装散热风扇，能够降低供电模块的运行噪音，同时减少活动部件带来的故障点，提升长期运行的可靠性。结构建模过程中，需要重点关注弯折处的圆角处理，内角保留R0.5的工艺圆角避免挤压成型时出现应力开裂，外角做R0.3的倒角处理，去除锐边防止组装操作人员被划伤，同时鳍片的顶端同样做微小倒角，避免型材切割后产生的毛刺影响后续的阳极氧化表面处理。

　　安装面的平面度需要控制在0.1mm以内，保证和变压器发热面、PCB安装面的贴合度，实际组装时配合0.2mm厚的导热硅胶片使用，能够填充两个接触面之间的微观空隙，进一步降低接触热阻，提升整体散热效率。不同于大功率设备使用的密集鳍片散热器，这类结构的鳍片数量控制在18-22片区间，在保证足够散热面积的前提下，不会因为鳍片过密导致积灰问题，适合在工控供电、小型通讯设备电源、消费电子适配器这类长期连续运行、维护频次较低的场景下使用。从结构强度角度看，L型的弯折结构本身就具备更好的抗形变能力，相比同厚度的平板散热片，在受到侧向冲击力时不容易出现弯折变形，能够更好地保护贴装在下方的变压器本体，避免运输、组装过程中的外力冲击损坏磁芯或绕组。建模时还要注意安装孔的沉头设计，底部安装边的固定孔采用沉头孔结构，让固定螺丝的头部不会突出散热件表面，保证外壳组装时的平整度，不会出现螺丝顶到外壳内壁的问题。立面和变压器贴合的区域不需要做额外的结构避让，保持完整平面即可，保证最大的接触换热面积，鳍片区域从立面顶端向下延伸，距离底部弯折处保留5mm的平直区域，这部分区域是为了给导热硅胶片的粘贴预留定位边，方便生产组装时快速对齐贴合位置，提升装配效率。
