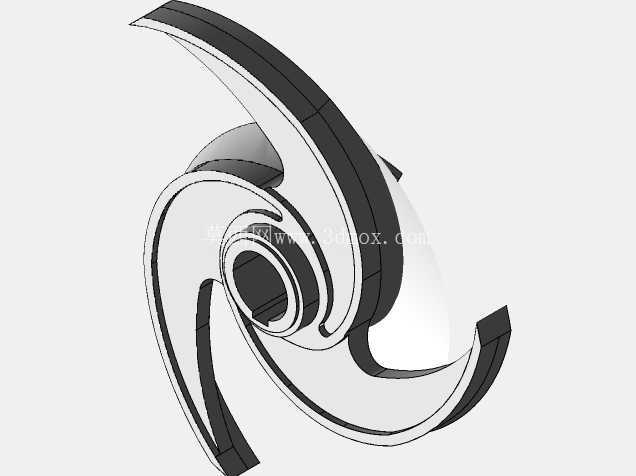

单叶片离心泵叶轮结构设计

　　在市政排污、化工浆料输送、食品加工流体输送等场景中，离心泵作为核心流体输送设备，其过流部件的结构合理性直接决定整泵的运行效率、通过性与无故障运行周期，而叶轮作为离心泵唯一对流体做功的核心部件，其型线设计、结构刚度、安装匹配度是整泵性能达标的核心前提。这款单叶片结构的离心泵叶轮，针对含大直径固体颗粒、长纤维杂质的输送工况做了专项结构优化，区别于常规多叶片闭式叶轮的流道布局，单叶片设计形成了近乎全通径的无阻隔过流通道，可顺利通过粒径接近泵出口口径的固体杂物，从结构根源上避免纤维缠绕、颗粒卡滞导致的叶轮堵转、负载骤升烧毁驱动电机的问题，在排污泵、浆料泵、餐厨垃圾输送泵等对过流能力要求严苛的场景中适配性极强。

　　从结构设计逻辑来看，这款叶轮的叶片型线采用变曲率螺旋流线设计，从叶轮进口端的大曲率平缓过渡，逐步沿径向延伸至出口端调整曲率角度，整个流道的过流截面沿流体流动方向呈渐变扩张态势，既可以保证流体在叶轮内部获得稳定的动能提升，又能减少流道内的局部涡流、脱流损失，降低流体在流道内的水力脉动，进而减少泵运行过程中的振动与径向力不平衡问题——单叶片叶轮的固有问题是径向力不对称，设计过程中通过调整叶片包角、加厚段的质量分布做了动平衡补偿，叶轮背部设置有对应的平衡筋结构，可抵消大部分运行过程中产生的径向不平衡力，降低轴承与机械密封的交变负载，延长易损件的更换周期。

　　安装边界层面，这款叶轮的中心轮毂孔采用标准圆柱孔配合平键的传动结构，轮毂轴向定位尺寸与常规同规格离心泵的轴伸尺寸完全匹配，安装时叶轮进口端的密封口环与泵体的密封环间隙控制在0.2-0.5mm区间，既可以减少高压流体从叶轮出口回流至进口腔的容积损失，又能避免运行过程中叶轮与泵体发生刮蹭；叶轮的轴向定位通过轴端锁紧螺母实现，轮毂端面与轴肩的贴合面设计有卸荷槽，可避免装配时杂质卡滞导致的定位偏差，保证叶轮的旋转同轴度控制在0.1mm以内，降低运行时的跳动量。

　　从功能特性来看，这款叶轮的叶片进口边做了大圆角修型处理，可减少流体进入叶轮时的进口冲击损失，提升泵的汽蚀余量性能，在入口液位较低的工况下也能稳定运行，不易发生汽蚀剥蚀叶片表面；叶片出口端的厚度做了渐变减薄处理，可减少流体离开叶轮时的尾迹损失，提升流体进入蜗壳时的流动均匀性，进而提升整泵的运行效率。整个叶轮的结构采用半开式布局，叶片与叶轮后盖板为一体化结构，没有前盖板，一方面进一步提升了过流通道的通过性，另一方面在输送含粘性介质、易结晶介质时，不易出现流道结垢堵塞的问题，日常维护时只需打开泵盖即可直接清理叶片表面的附着杂物，无需拆卸整个叶轮组件，大幅降低运维工作量。在实际选型匹配过程中，这款叶轮可直接替换同机号、同参数排污泵、离心泵的原有叶轮部件，替换时只需核对轮毂孔径、键槽尺寸、叶轮外径、进口口径四个核心安装尺寸即可完成适配，无需对泵体、泵轴做额外加工；建模过程中对叶片型线做了连续曲率校验，整个曲面没有拐点、折角，既可以保证铸造或3D打印过程中的成型精度，又能减少流体在流道内的局部阻力损失，模型的所有配合面均预留了合理的加工公差与装配余量，可直接用于后续的工程出图、工艺编制与样件试制。
