150A外附电流分流器结构设计

项目分类:变压器/电感器 发布时间:2025-02-17 ID:937240
  • 150A外附电流分流器结构设计

  在直流大电流检测场景里,分流器是无法绕开的基础采样元件,这款额定电流150A、输出压降100mV的分流器,主要适配直流配电屏、工业电源柜、蓄电池充放电设备、大功率直流电机驱动回路的电流采样环节,靠自身锰铜合金阻体的固定压降比例,把回路里数百安级的大电流转换成可被仪表、采集模块直接识别的毫伏级电压信号,不需要额外的变送电路就能直接匹配常规指针式电流表、数显采集终端的输入量程,在工业直流供电、充电桩模块、电镀电源、轨道交通辅助供电回路里都有广泛应用。

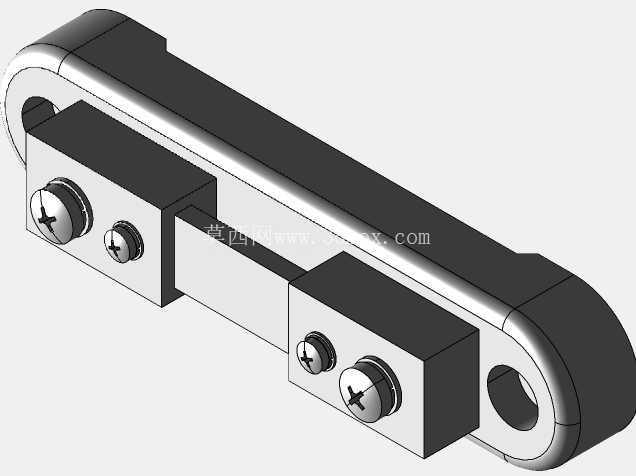

  从结构设计逻辑来看,这款分流器采用了经典的两端电位端子加中间阻体的布局,两端的接线端采用带安装孔的铜质接头设计,安装孔位适配大电流回路的螺栓锁紧需求,能保证大电流通过时接触电阻足够小,避免接线位置发热。电位采样端子单独设置在阻体靠近两端接头的位置,和主电流接线端做了物理分隔,避免主回路接线的接触电阻影响采样精度,采样端子采用十字槽螺丝锁紧结构,方便二次信号线的快速压接,不需要专用工具就能完成接线作业,适配现场运维的快速拆装需求。

  阻体部分采用了长条形扁平化设计,一方面是保证足够的散热面积,在150A额定电流持续通过时,阻体的温升能控制在材料允许范围内,避免高温导致电阻值漂移影响采样精度;另一方面扁平化的结构能降低整体安装高度,在柜内安装时不会占用过多垂直空间,适配紧凑化的柜内布局。整体外形的长度方向尺寸匹配常规分流器的安装孔距标准,两端安装孔的中心距符合行业通用安装规范,不需要重新在安装面板上打孔就能直接替换同参数的老旧分流器,降低设备改造的适配成本。

  设计过程中重点考虑了安装边界的适配性,两端主接线孔的孔径适配M8规格的锁紧螺栓,能匹配150A载流量对应的铜接线端子压接需求,接线端子的接触面做了平整化处理,螺栓锁紧后能保证足够的接触面积,减少接触损耗。采样端子的螺丝规格适配M3的压线范围,能固定0.5-1.5平方的二次信号导线,满足采样信号传输的线径要求,同时端子位置做了凸起结构,避免二次接线时导线误触主回路带电部分,降低接线短路的风险。

  从实际使用的角度出发,这款分流器的结构没有多余的冗余设计,所有结构特征都服务于载流、采样、安装三个核心功能:阻体和两端铜接头的连接采用了高温钎焊工艺对应的结构设计,保证两种不同材质的连接位置电阻足够稳定,在长期冷热循环下不会出现连接松动、阻值漂移的问题;整体外轮廓没有尖锐的棱角,安装过程中不会划伤操作人员或者线缆绝缘层;阻体表面做了钝化处理,能抵御工业环境下的潮气、弱腐蚀气体侵蚀,延长在恶劣工况下的使用寿命。

  在柜内安装时,这款分流器可以直接通过两端的安装孔固定在柜体的安装梁或者绝缘安装板上,安装方向没有严格限制,既可以水平安装保证散热气流顺畅,也可以垂直安装适配柜内布线走向,只要保证主回路接线时电流方向和分流器上标注的方向一致,就能保证采样输出的极性正确,不需要额外调整信号线路。采样信号的输出因为是毫伏级低压信号,布线时只需要和强电主回路保持适当间距,就能避免干扰带来的采样误差,不需要额外增加屏蔽措施也能满足常规工业场景的精度要求。

  结构建模过程中,对各个配合位置的尺寸公差做了合理预留:主接线孔的位置公差控制在±0.2mm以内,保证安装时螺栓能顺利穿过,不会出现孔位错位导致的安装应力;采样端子的螺纹孔深度足够,保证螺丝锁紧后压线牢固,不会因为设备运行时的振动出现信号线松脱;阻体的厚度尺寸经过载流密度校核,在额定电流下的电流密度控制在锰铜材料的允许范围内,持续工作时的表面温度不会超过70摄氏度,不会对周边的线缆、塑料元件造成热影响。
