原木切割加工自动化生产线设备

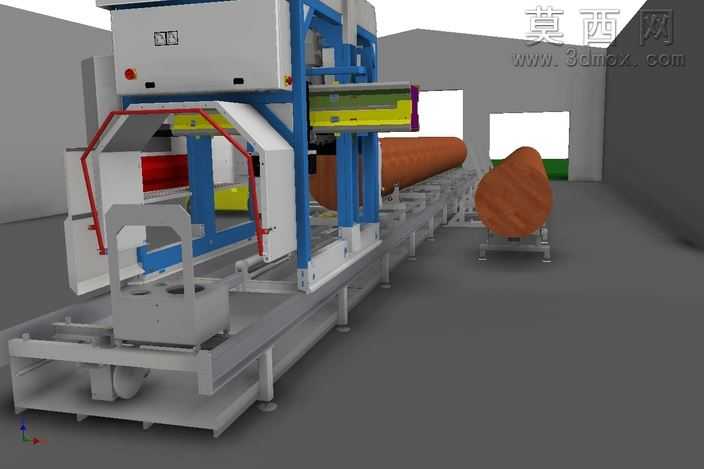

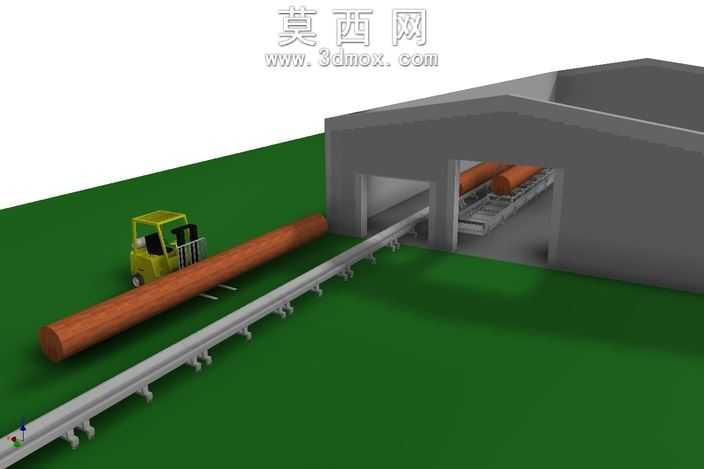

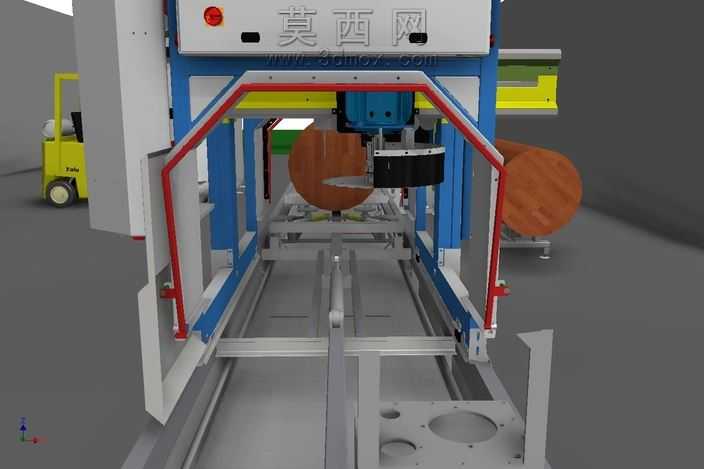

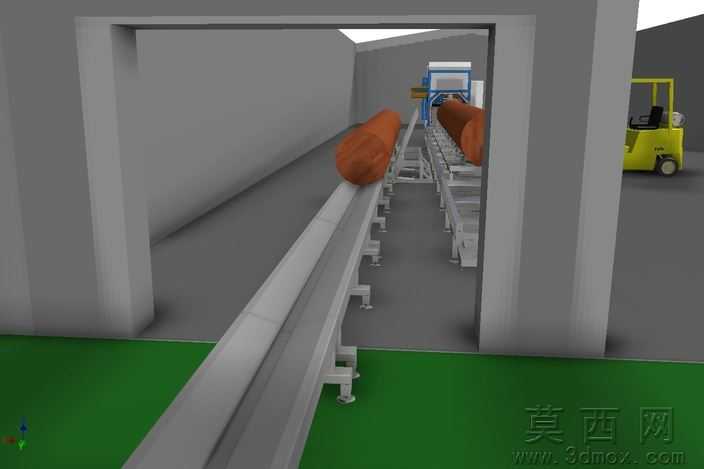

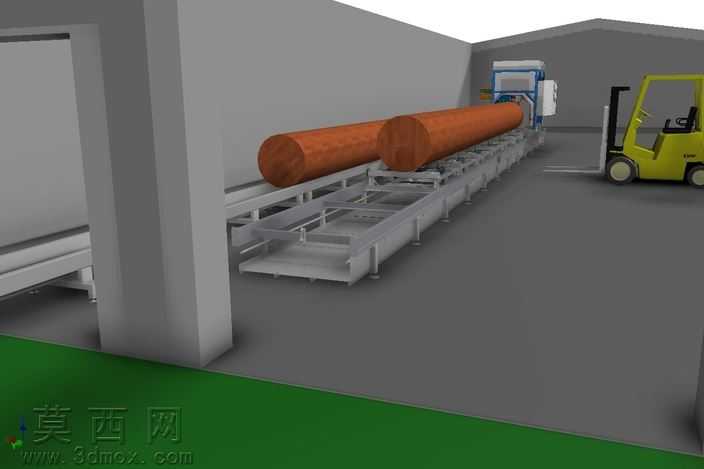

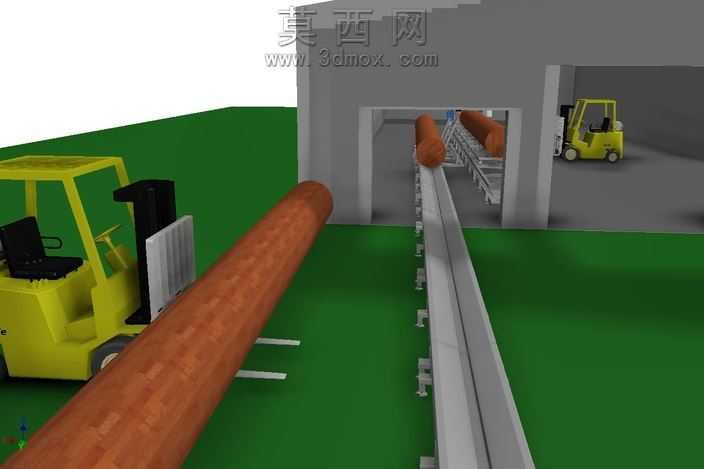

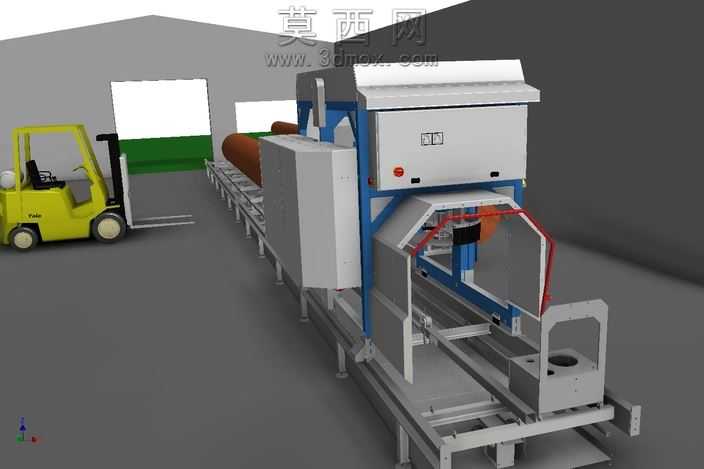

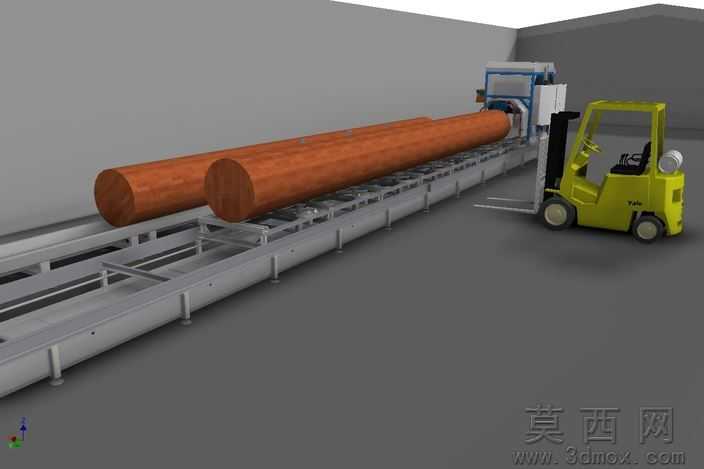

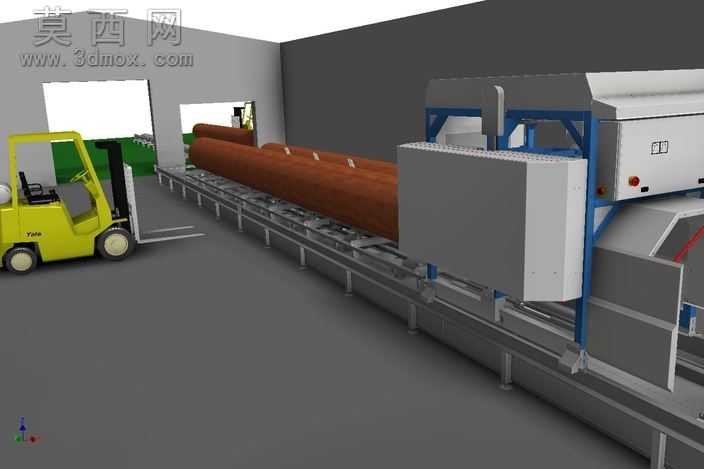

本作品为面向木材加工行业的原木自动化切割生产线三维建模成果，建模阶段依托参数化设计逻辑完成全设备结构搭建，首先完成主体承载框架的建模：采用工业铝型材拼接的框架结构作为整机承载基础，建模时严格还原型材的截面规格、安装孔位、拼接角件的装配关系，框架两侧设置安全防护栏结构，防护栏采用红色警示配色的折弯钣金件建模，还原钣金的折弯圆角、安装卡扣等细节特征。产线中部为原木输送定位机构，建模时还原了双侧同步夹持导轨、底部输送辊组的结构，导轨滑块、辊筒轴承、驱动链轮等传动部件均按照实际工业件的尺寸比例完成建模，可直观呈现原木从进料端到加工工位的输送定位逻辑。核心加工工位搭载圆盘锯切执行机构，建模时还原了锯片防护罩、升降驱动模组、主轴电机的装配结构，电机的散热筋、接线盒、安装法兰等细节均做了精细化处理，锯片部分还原了锯齿的切削角度、基体的减重孔结构，可清晰展示锯切机构的进给运动路径。设备顶部设置操作控制箱，建模时还原了箱体的钣金折弯结构、状态指示灯、操作按钮的布局，指示灯采用红、绿双色的半透明材质模拟，还原真实设备的状态指示功能。渲染阶段采用工业场景化布光，主光源模拟车间顶部的冷白光照明，辅以补光消除框架底部的暗部死角，材质设置上，铝型材框架采用哑光银白的金属阳极氧化材质，钣金防护件采用红色哑光喷塑材质，输送辊筒采用镀铬亮面金属材质，原木工件采用带清晰木纹纹理的哑光实木材质，电机部分采用铸铁深灰材质搭配黑色散热端盖，地面采用环氧地坪的浅灰哑光材质，背景搭配仓储场景元素烘托设备的实际应用环境。整体设计围绕原木定长切割的加工需求，将进料定位、锯切加工、安全防护等功能模块做了集成化结构设计，各部件的装配关系清晰，运动逻辑可通过三维结构直观呈现，可用于木材加工设备的方案展示、结构验证以及生产教学演示使用。
