特斯拉感应电机结构展示三维建模

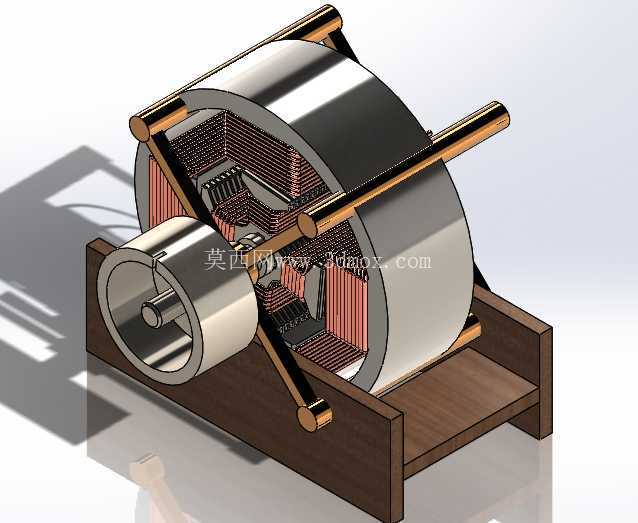

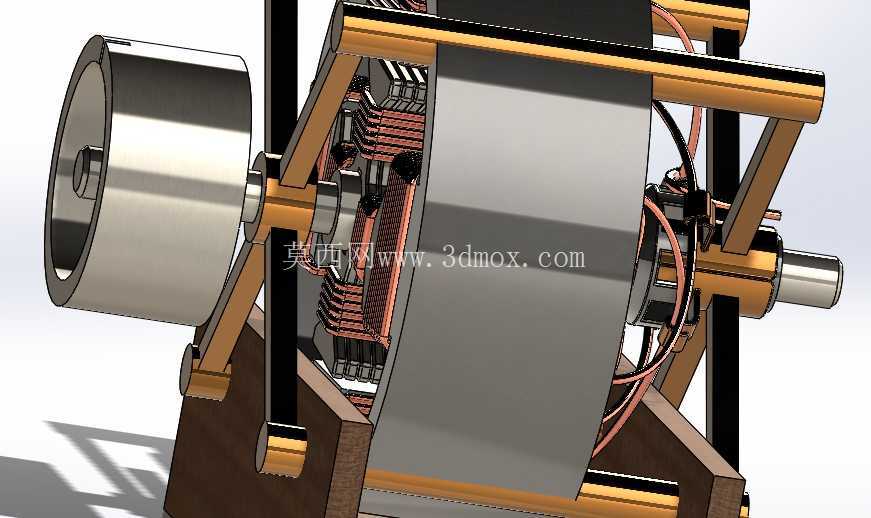

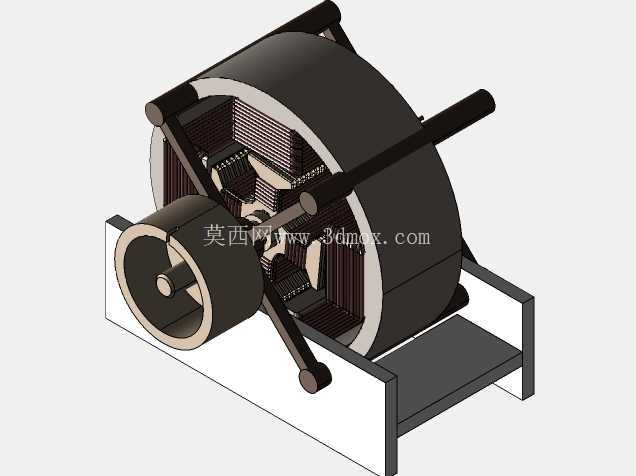

　　这款感应电机的三维结构还原，完全围绕早期特斯拉异步感应电机的核心运行逻辑搭建，没有添加冗余的装饰性结构，所有可见部件都对应实际电机的功能模块。从结构布局来看，定子部分采用层叠硅钢片拼接的铁芯结构，绕组排布完全遵循两相感应电机的布线逻辑，铜线的走向、端部的固定方式都做了写实还原，能清晰看到绕组与铁芯槽位的配合关系，这部分结构直接决定了电机的励磁效率，建模时特意保留了硅钢片的层叠缝隙细节，方便从业者观察铁芯叠压的实际安装边界。转子部分采用鼠笼式结构的早期形态，铜条与端环的连接位置、转子铁芯与转轴的配合公差都做了对应呈现，转轴两端的支撑结构采用简易的轴承座支架，支架的安装孔位、与底座的连接方式都符合小型实验电机的安装逻辑，整个转子的转动轴线与定子内腔的同轴度在建模时做了严格约束，避免出现结构干涉问题。

　　从实际应用场景来看，这类感应电机结构是现代异步电机的技术雏形，目前广泛应用在工业传动、新能源汽车驱动、小型动力设备等领域，建模时还原的双相绕组布局，能直观展示旋转磁场的产生逻辑，对于电机原理教学、早期电机结构研究、新型感应电机的方案验证都有实际参考价值。整机的安装边界以底部木质底座为基准，支架的高度、转轴的中心高都按照小型实验样机的尺寸比例搭建，定子外壳的直径、转子的轴向长度都符合早期原型机的尺寸比例，不需要额外修改就能直接用于原理展示类的装配场景。

　　设计思路上完全遵循功能优先的原则，没有为了视觉效果添加不必要的外壳包裹，直接将定子、转子、绕组、支撑结构全部外露，方便观察内部的配合关系：绕组端部的弯曲弧度完全避开了转子的转动范围，定子铁芯与支架的连接位置做了定位凸台，保证安装时的同轴度，转轴两端的轴颈长度预留了轴承安装的空间，端环与转子铁芯的端面保持齐平，避免运转时出现风阻损耗。从结构细节来看，铜线绕组的绝缘层、硅钢片的叠压纹理、转轴的轴肩定位结构都做了区分，不同部件的材质表现也对应实际工程中的材料选择，比如硅钢片的金属哑光质感、铜线的亮面金属质感、木质底座的纹理表现，都能帮助从业者快速区分不同功能的结构模块。

　　在实际选型参考中，这类外露式的结构模型能帮助设计人员快速核对感应电机的核心部件排布逻辑，比如定子槽数与转子导条的数量配合、绕组端部的伸出长度对电机轴向尺寸的影响、支撑结构的受力点分布，这些细节在封闭式电机的成品模型中很难直观观察到。建模时特意保留了早期原型机的开放式支架结构，没有采用现代电机的密封端盖设计，就是为了完整展示电机内部的电磁作用结构，让使用者能清晰看到定子与转子之间的气隙宽度，这一参数直接决定了感应电机的功率因数与运转效率，是电机设计中需要严格控制的核心尺寸。整个模型的装配逻辑完全按照实际电机的装配顺序搭建，从转子与转轴的压装，到定子绕组的嵌线，再到支架与底座的固定，都符合实际生产中的装配流程，能直接用于装配工艺的演示场景。
